（二）204底盘车型DAS 3驾驶认可系统简介

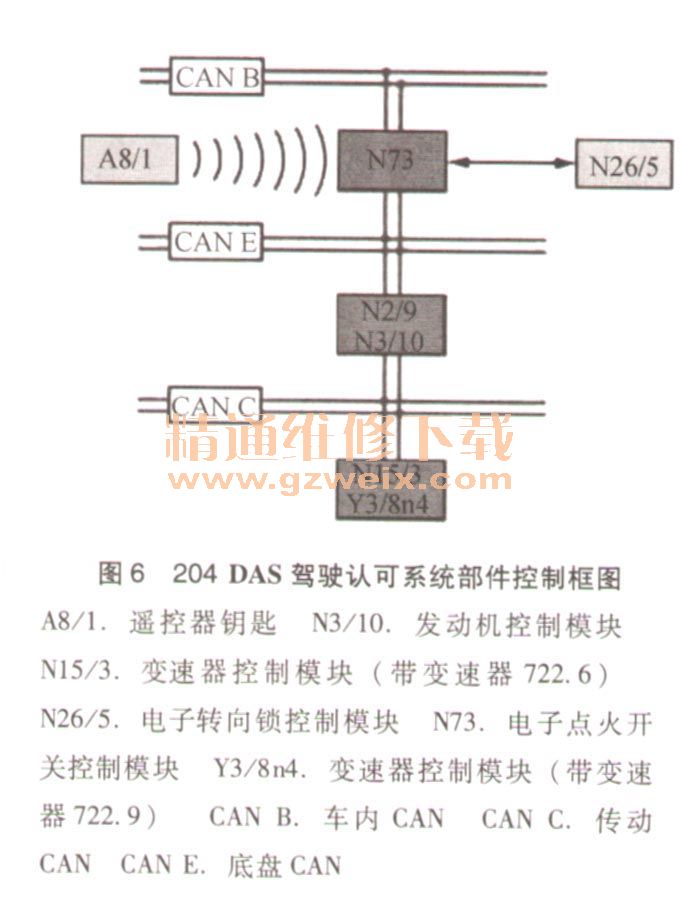

1. 204 DAS驾驶认可系统部件控制框图（图6）

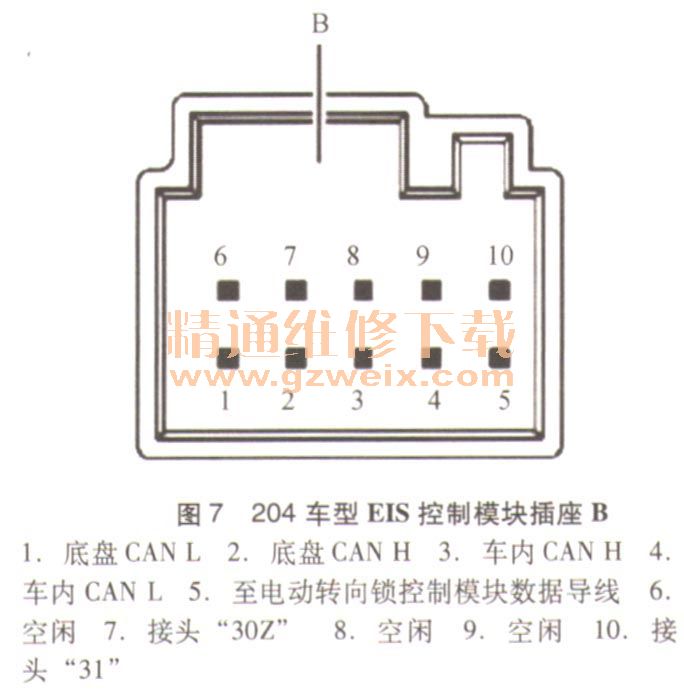

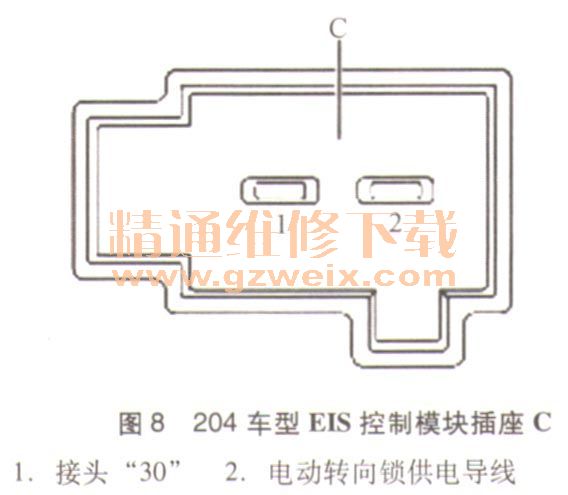

2. 204车型EIS控制模块针脚注解（图7、图8）
3. 204车型EIS控制模块线路图（图9）
5164自动变速器空挡位置开关（U82配置KEYLESS GO系统）
C204车型更换ESL转向锁控制模块时需要用到工厂钥匙，该工厂钥匙为橙色，俗称“橙色钥匙”。先根据车辆底盘号订购转向锁控制模块，然后根据新的转向锁控制模块序列号码增订“橙色钥匙”。“橙色钥匙”在激活新的转向锁控制模块后需寄回厂家处理。
在已往对204车系DAS 3行驶授权系统的维修案例中遇到最多的是电动转向锁单元故障，故障现象为点火钥匙插入点火开关后无法对转向锁解锁，用DAS控制模块检测时点火开关控制模块通常会记录“与电子转向锁单元通信故障”或“电子转向锁单元存在功能故障”故障码，检查线路连接无故障。需要更换电动转向锁单元来解决。在进行更换操作时，由于转向柱已锁止，需要将整个转向柱调节机构拆出，然后将电动转向锁单元的固定螺栓磨掉，方可取出。装复新的电动转向锁单元后需要用“橙色工厂钥匙”激活（将“橙色工厂钥匙”插入点火开关中，钥匙上的指示灯亮起，等指示灯熄灭后初始化步骤已完成，用车辆遥控器钥匙发动车辆即可）。
（三）221底盘车型DAS 3驾驶认可系统
1. 221底盘车型DAS 3驾驶认可系统控制框图（图10）

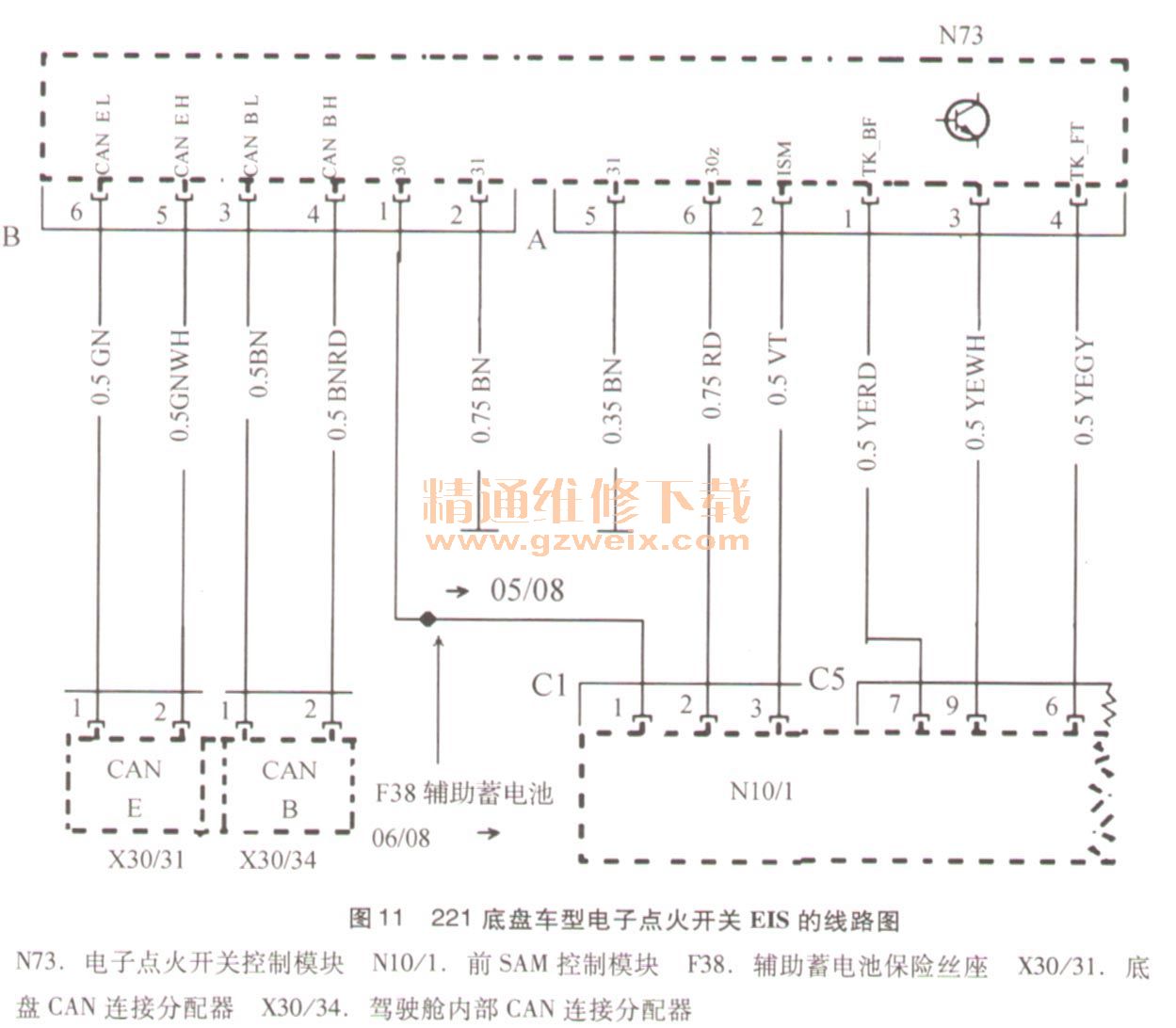

2. 221底盘车型电子点火开关EIS的线路图（图11）
从2008年6月份起，221底盘车型将原来“起到蓄电池”G1/4取消，将车载电源供电系统设置为单蓄电池供电。为保证直接选挡模块的P挡锁应急功能的实现，增加了辅助蓄电池G1/6（位于左侧仪表台保险丝座下方）。底盘CAN连接分配器X30/31和驾驶舱内部CAN连接分配器X30/34均位于驾驶侧制动踏板上方的仪表下护板上。
（四）164、251、X164底盘车型DAS 3驾驶认可系统简介

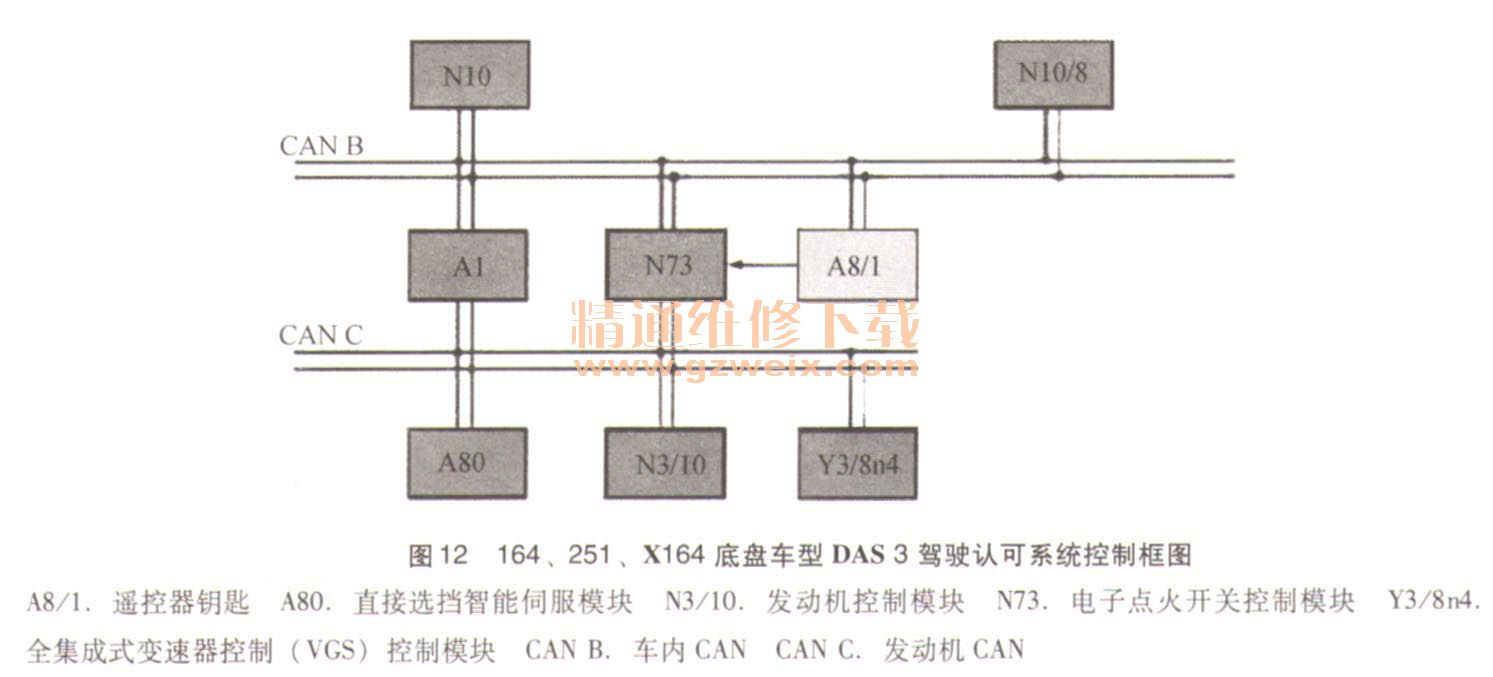

1. 164、251、X164底盘车型DAS 3驾驶认可系统控制框图（图12）
2．电子点火开关EIS的线路图（图13）
驾驶室CAN线分配器X30/6位于右前B柱饰板后方。从电子点火开关电路图可以看出“电路15R”和“电路15”的限制开关没有安装在电子点火开关控制模块中，后SAM控制模块（N 10/8）的控制电路15R，前SAM控制模块（N10）的控制电路15。
