剖析奔驰车系DAS驾驶授权系统

来源：汽车维修技师作者：佚名 2015-01-08 08:28:22

    （七）212底盘车型DAS 3驾驶认可系统简介

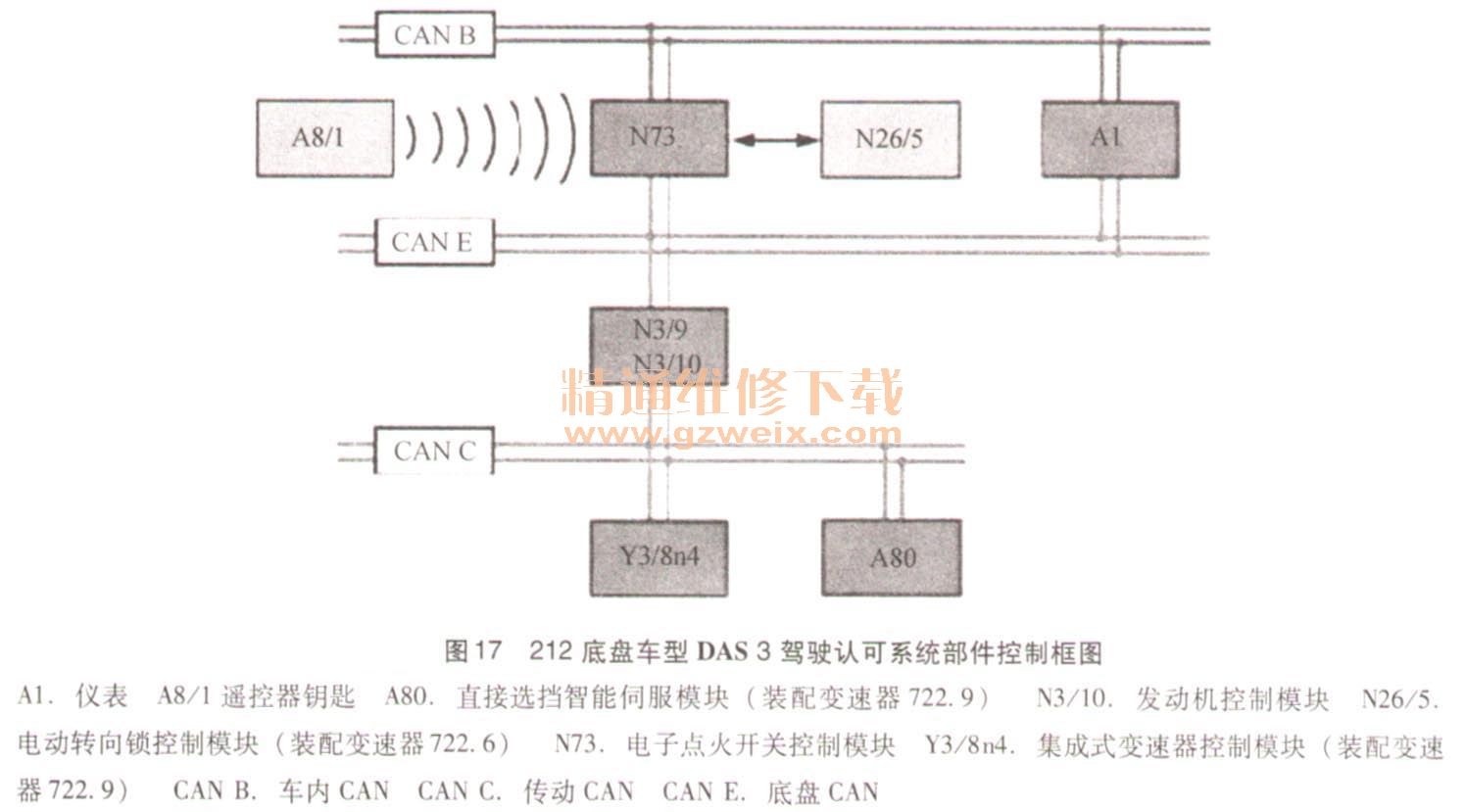

    1. 212底盘车型DAS 3驾驶认可系统部件控制框图（图17）

    有一点在维修时需注意：212车型的DAS系统配置有两种版本，代表车型为E300和E260。E300车辆配备722.9自动变速器、直接选挡模块，未配置转向锁控制模块；E260车辆配备722.6自动变速器、转向锁控制模块，未配置直接选挡模块。
    2. 212底盘车型EIS控制模块针脚注解（212048 E260）（图18）

    插座1：
    1：底盘CAN L; 2：底盘CAN H ; 3：车内CAN H; 4：车内CAN L; 5：至电动转向锁控制模块数据导线；6：空闲；7：接头“30Z”; 8：空闲；9：空闲；10：接头“31”。
    插座2：
    1：接头“30”; 2：电动转向锁供电导线；3; 212底盘车型EIS控制模块线路图。
   （1） 212底盘车型EIS控制模块线路图（212.054E300）（图19）。

    CAN E分配器X30/30和CAN B分配器X30/32均位于左前门槛区域。辅助蓄电池保险丝座F1/1位于仪表台左前盖板后方。
   （2） 212底盘车型EIS控制模块线路图（212.048 E260）（图20）。
