（五）211、219底盘车型DAS 3驾驶认可系统简介
1. 211和219底盘车型DAS 3驾驶认可系统部件控制框图（图14）

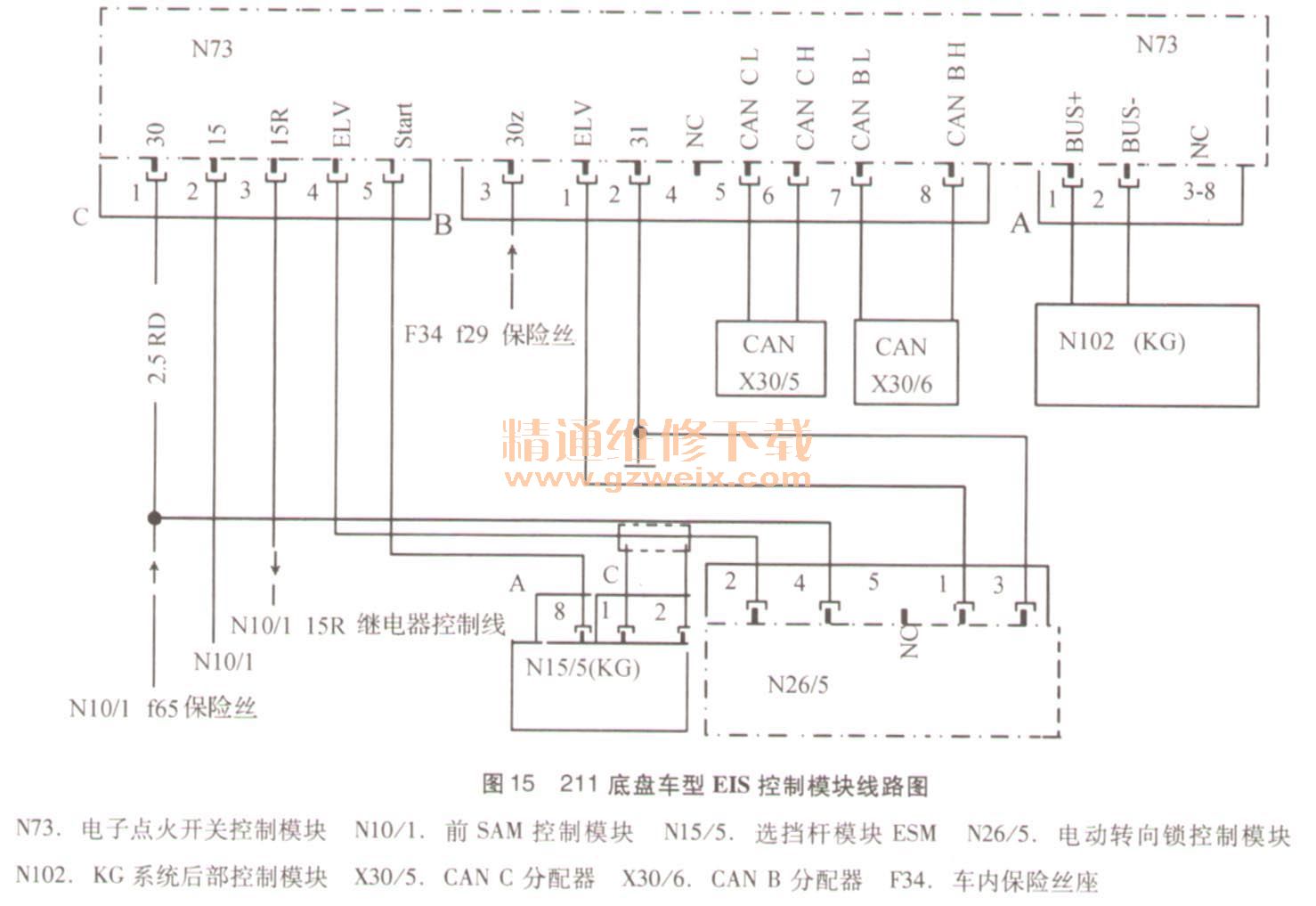

2. 211底盘一车型EIS控制模块线路图（图15）
CAN C分配器X30/S位于左前门槛区域，CAN B分配器X30/6位于右侧空调风箱外壳下方。车内保险丝座F34位于仪表板左侧盖板后方。KG系统后部控制模块N102位于后备箱左侧饰板后方的电器支架上。
（六）220底盘车型DAS 3驾驶认可系统简介
1．遥控器钥匙激活电子点火开关的功能顺序
①将遥控器钥匙插入电子点火开关功能顺序。
当遥控器钥匙插入到电子点火开关控制模块N73时，通过电子点火开关控制模块中的线圈感应生成遥控器钥匙的电源，因此即使当遥控器钥匙电池放电后也能启动车辆。此时在遥控器钥匙A8/1和EIS控制模块N73之间进行红外线通信。遥控器钥匙代码由EIS控制模块进行识别。如果识别出遥控器钥匙A8/1是有效的，则会启动EIS控制模块N73的旋转锁。同时接通“15C”电路，此时允许转动遥控器钥匙A8/1。
②将电子点火开关拧至位置1或2功能顺序。
电子点火开关控制模块N73对遥控器钥匙A8/1进行认证，如果认证成功，则电子点火开关控制模块N73中的旋转锁开启，可将遥控器钥匙A8/1旋至位置1或2。如果在驾驶认可有效的情况下踩下制动踏板，则换挡杆锁打开可操纵换挡杆离开“P”位置。当遥控器钥匙A8/1位于位置1和2时不能被拔出。当遥控器钥匙拧至位置1时，EIS控制模块通过CAN B传输信息“15R ON"”。当遥控器钥匙A8/1拧至位置2时，EIS控制模块N73通过CAN B和CAN C总线传输信息“15 ON”。此时发动机控制模块被供电，加密数据会在ME控制模块N3/10和EIS控制模块N73之间进行交换，同时计算驾驶认可代码。然后比较ME控制模块N3/10中的计算结果。如果验证成功，则发出启动认可。如果没有启动，则会将结果保存在ME控制模块N3/10中的DTC记忆里。如果获得了启动认可，则遥控器钥匙A8/1会通过红外线从电子点火开关控制模块N73收到一条信息。
③将电子点火开关拧至位置3功能顺序。
当遥控器钥匙A8/1拧至位置3时，发动机启动。松开时，遥控器钥匙（A8/1）自动回复至位置2。
2. 220底盘车型EIS控制模块线路图（图16）
