由于后备箱盖控制的特殊性，所以单独将其控制系统从中央门锁控制系统中列出来做一个详细介绍。奔驰车系的后备箱盖控制有多种类型，具有代表性的有221 S350、164 MI350、212 E300等车型，本章将以这三种车型为例对后备箱盖各个类型的控制方式进行阐述。

    一、221底盘车型后备箱盖遥控关闭功能

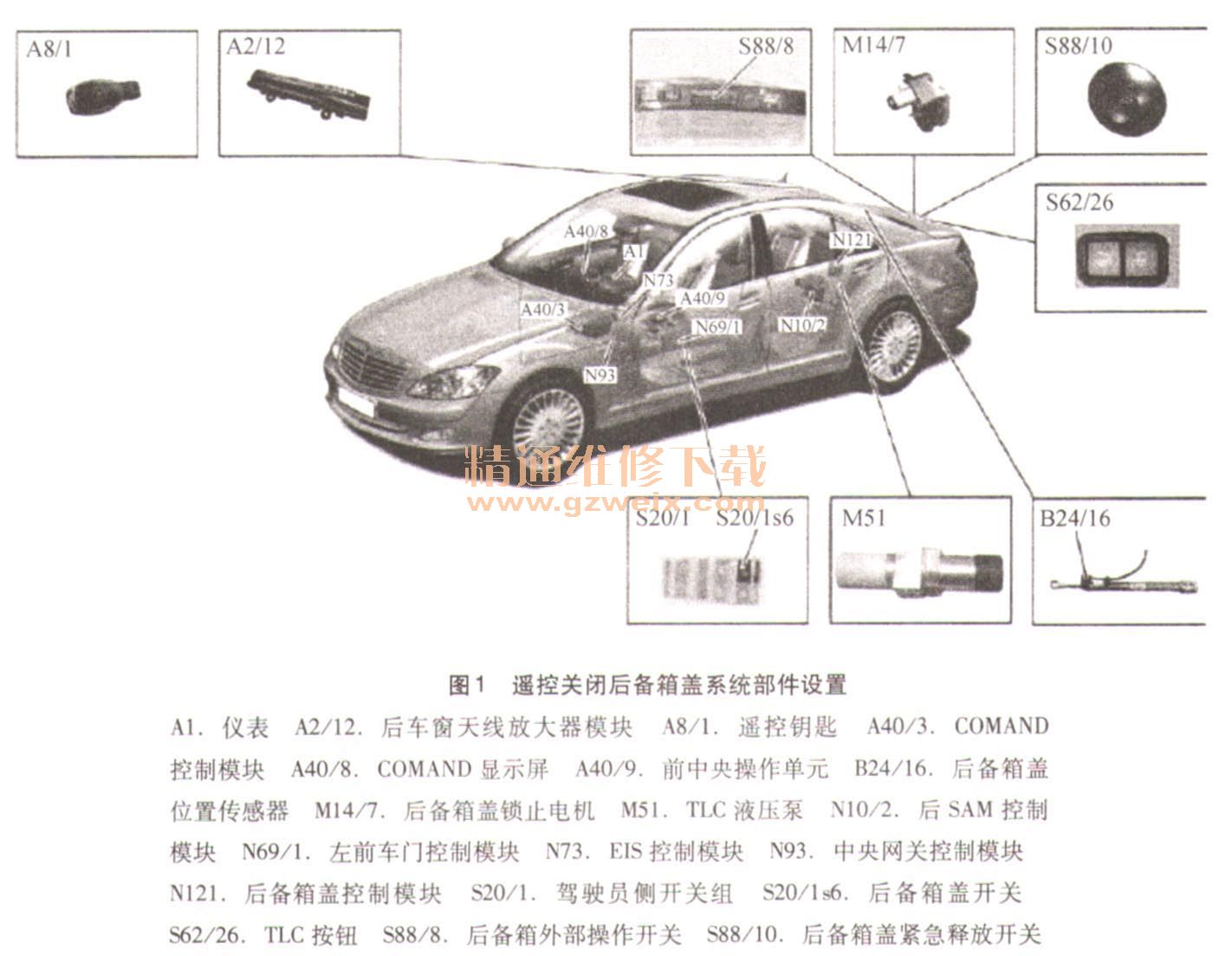

    1．遥控关闭后备箱盖系统（RTC）部件位置图（图1）

    2．遥控关闭后备箱盖系统（RTC）框图（图2）

    3．后备箱盖控制模块部件说明

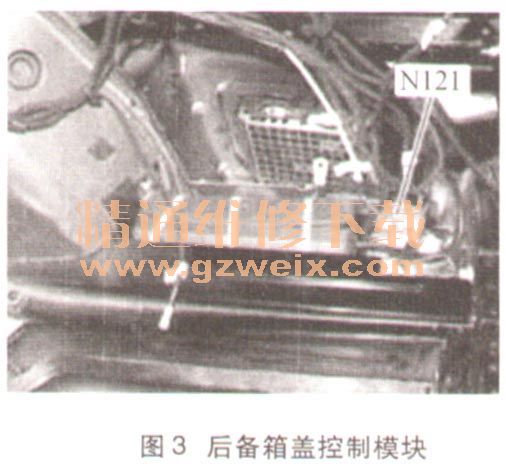

    后备箱盖控制模块N121位于后备箱右侧镶板内侧（图3）。

    后备箱盖控制模块N121负责遥控关闭后备箱盖（RTC）的控制、后备箱盖中间位置（车库位置）的控制、打开后备箱盖时实现过载保护、关闭后备箱盖时实现防夹保护、存储后备箱盖的标准化。后备箱盖控制模块通过CAN B与其他控制模块连接以交换信息。
    输人信号：后备箱盖位置传感器（B24/16）、TLC按钮（S62/26）。
    输出信号：TLC液压泵（M51）、TLC按钮中的LED灯。

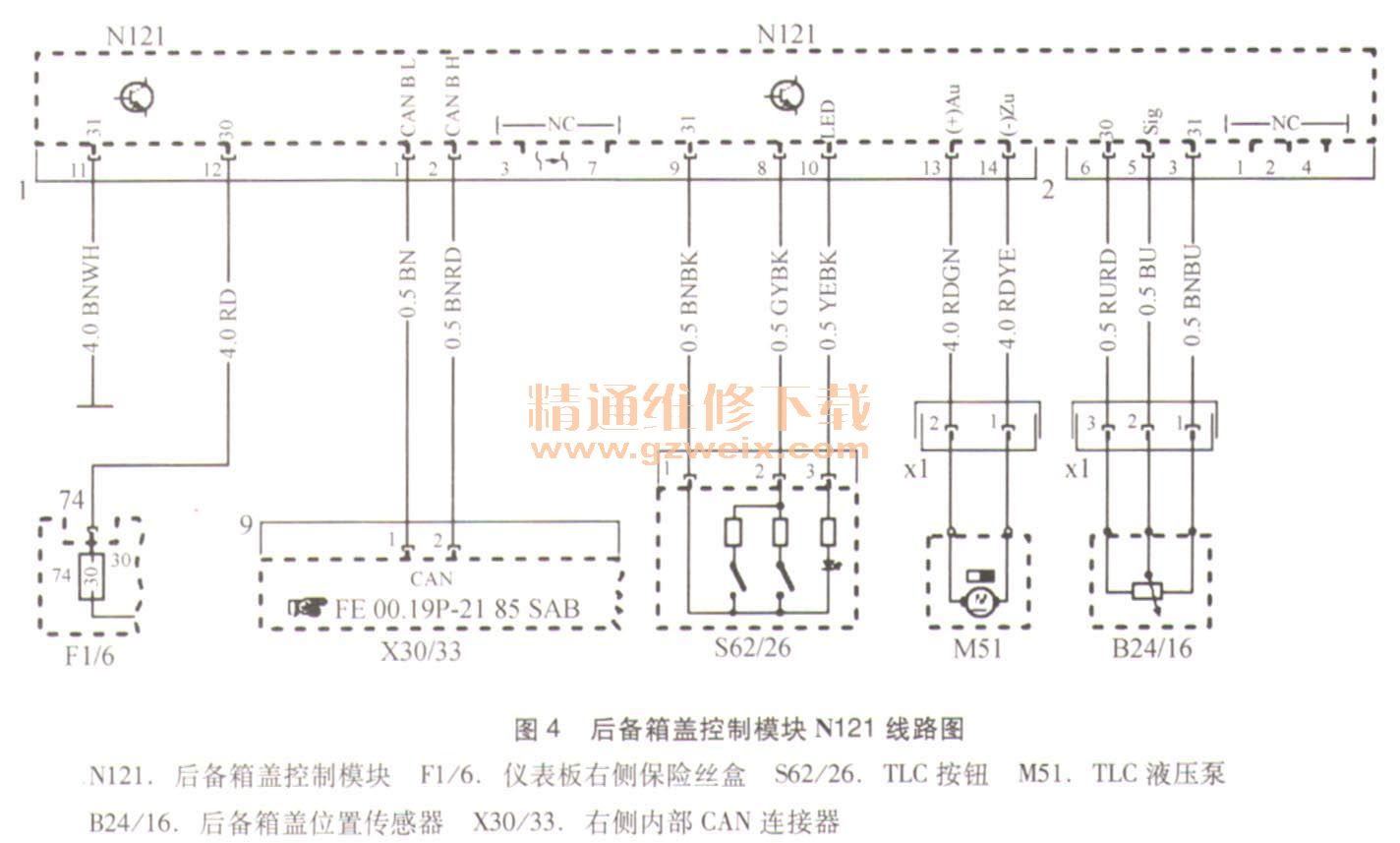

    后备箱盖控制模块N121线路图，如图4所示。

    4．遥控关闭后备箱盖功能介绍
    遥控后备箱关闭允许后备箱被液压打开和关闭。
    TLC液压泵（M51）与它的元件—液压缸和后备箱盖位置传感器（B24/16），来完成打开和关闭。液压缸安装在后备箱铰链机构上。TLC控制模块（N121）控制打开和关闭操作。在关闭操作时，TLC液压泵被触发，当TLC控制模块接收到从后SAM（N10/2）来的“后备箱已关闭”的信号后停止。同时后SAM完全锁止后备箱盖。
    后备箱盖开启功能：
    后备箱盖的液压打开功能可以操作下列部件来实现：钥匙（A8/1）的无线电；车内后备箱打开和关闭开关；后备箱外部操作开关。
    后备箱盖关闭功能：
    后备箱盖的液压关闭功能可以操作下列部件来实现：车内后备箱打开和关闭开关；后备箱上的TLC按钮；后备箱KG按钮。
    打开角度限制功能：
    后备箱的打开和关闭的位置设定可以被激活。后备箱盖的位置可以设置为最大打开位置，也可以设置为中间打开位置。在“车辆”菜单进行功能切换，在中间COMAND显示器显示。
    防夹功能：
    后备箱打开时如果碰到障碍物，则打开操作立即停止。
    后备箱关闭时如果碰到障碍物，则驱动停止并且回到关闭操作被激活时的位置。
    标准化功能：
    当车辆第一次使用或更换系统元件后必须标准化后备箱盖。必须学习后备箱盖的关闭位置和完全打开位置。上端位置标准化之前，不能液压关闭后备箱。
    如果系统已经被标准化，进行再次标准化之前首先必须对其进行“去除标准化”操作（例如当TLC液压泵被更换后）。
    断开蓄电池不能除去标准化。
    上端位置标准化：
    功能先决条件：后一备箱盖锁开启并目．尚未同步。
    如果促动后备箱盖外部操作开关，那么后备箱盖自动开启。如果TLC控制模块辨别出到达了终点位置的标准范围内，该标准范围通过智能诊断仪调节，那么TLC液压单元会再促动8s，并将此位置作为0位置存储（后备箱盖打开）。然后无论请求是否仍然存在，TLC液压泵均关闭。
    下端位置标准化：
    功能先决条件：后备箱盖锁开启、上端已标准化且下端尚未标准化。
    促动TLC按钮后，自动运行在关闭方向上启动以便将下端位置标准化。后备箱盖将完全关闭。
    如果后备箱盖此时处于关闭位置的标准化范围内并且后备箱盖位置传感器指示一个合理的值，那么标准化执行完毕。

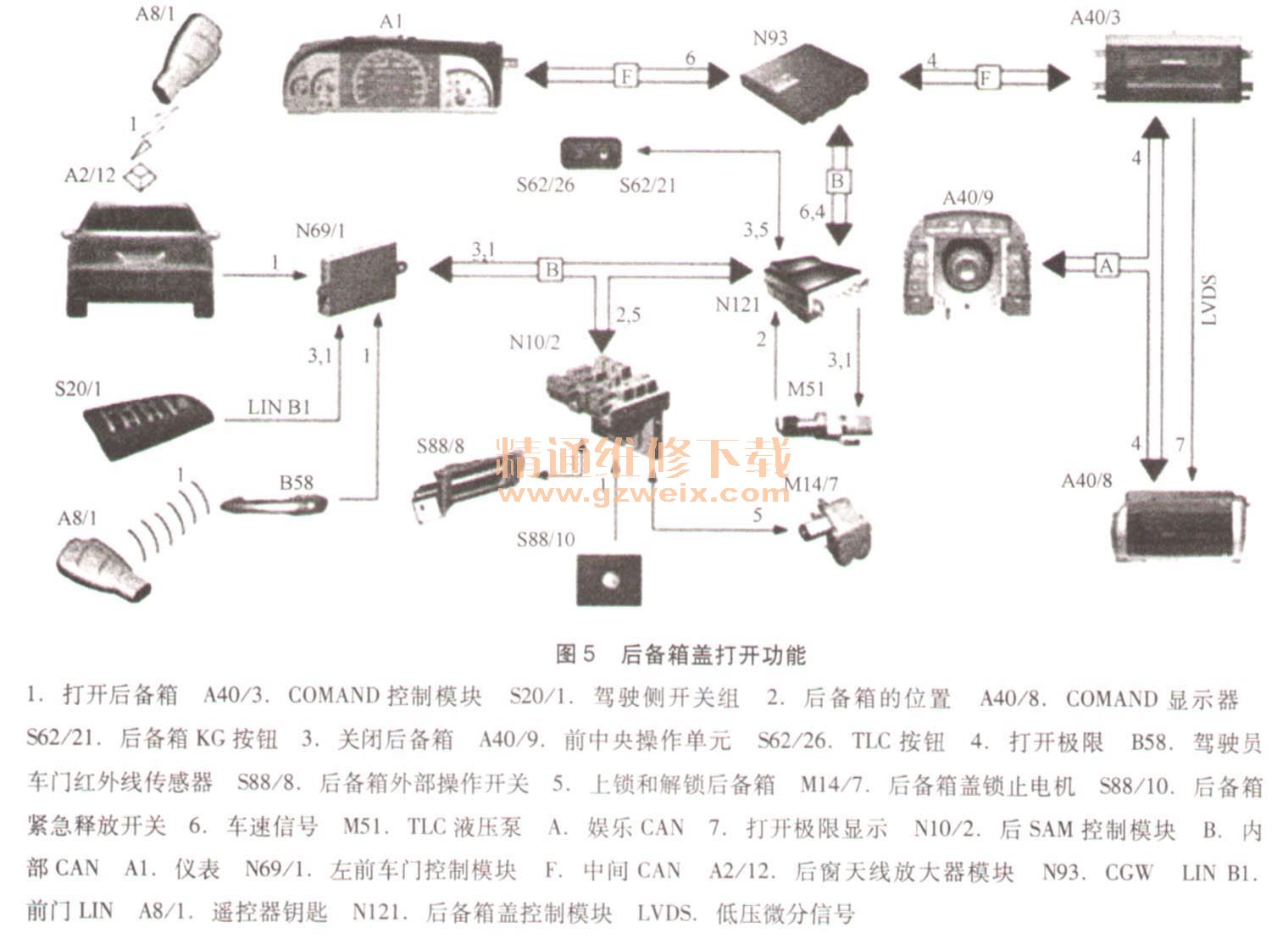

   （1）后备箱盖打开功能（图5）。

    功能前提条件：
    ·已标准化过遥控后备箱关闭和打开
    ·车辆停止
    操作元件：
    ·遥控钥匙（A8/1）
    ·后备箱打开／关闭开关（S20/ 1s6）
    ·后备箱外部操作开关（s88/8）
    不管以何种方式打开后备箱盖，后SAM控制模块都会发送一个“后备箱被打开”的反馈信号给左前车门控制模块。然后左前车门控制模块触发后备箱打开／关闭开关上的LED指示灯。
