三、212底盘车型后备箱盖控制系统

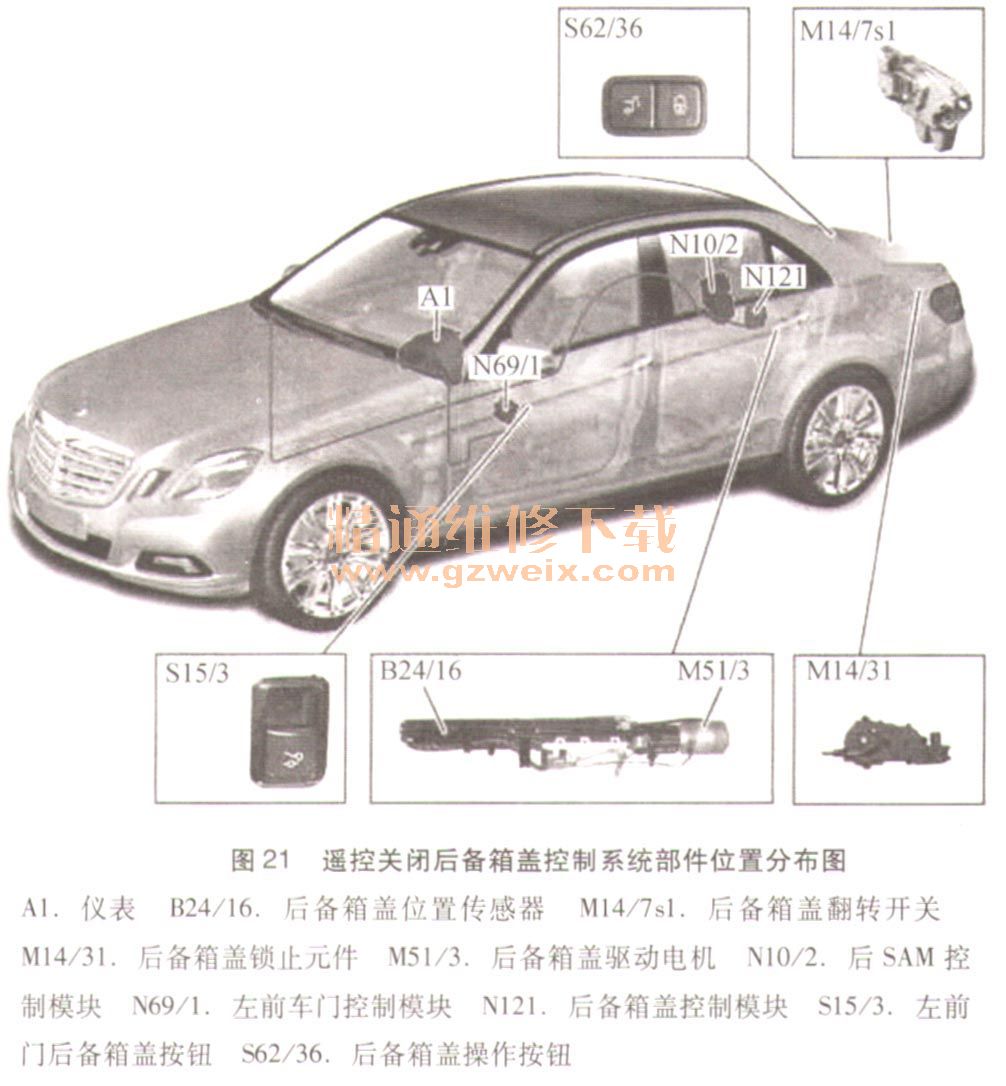

    1．遥控关闭后备箱盖控制系统部件位置分布图（图21）

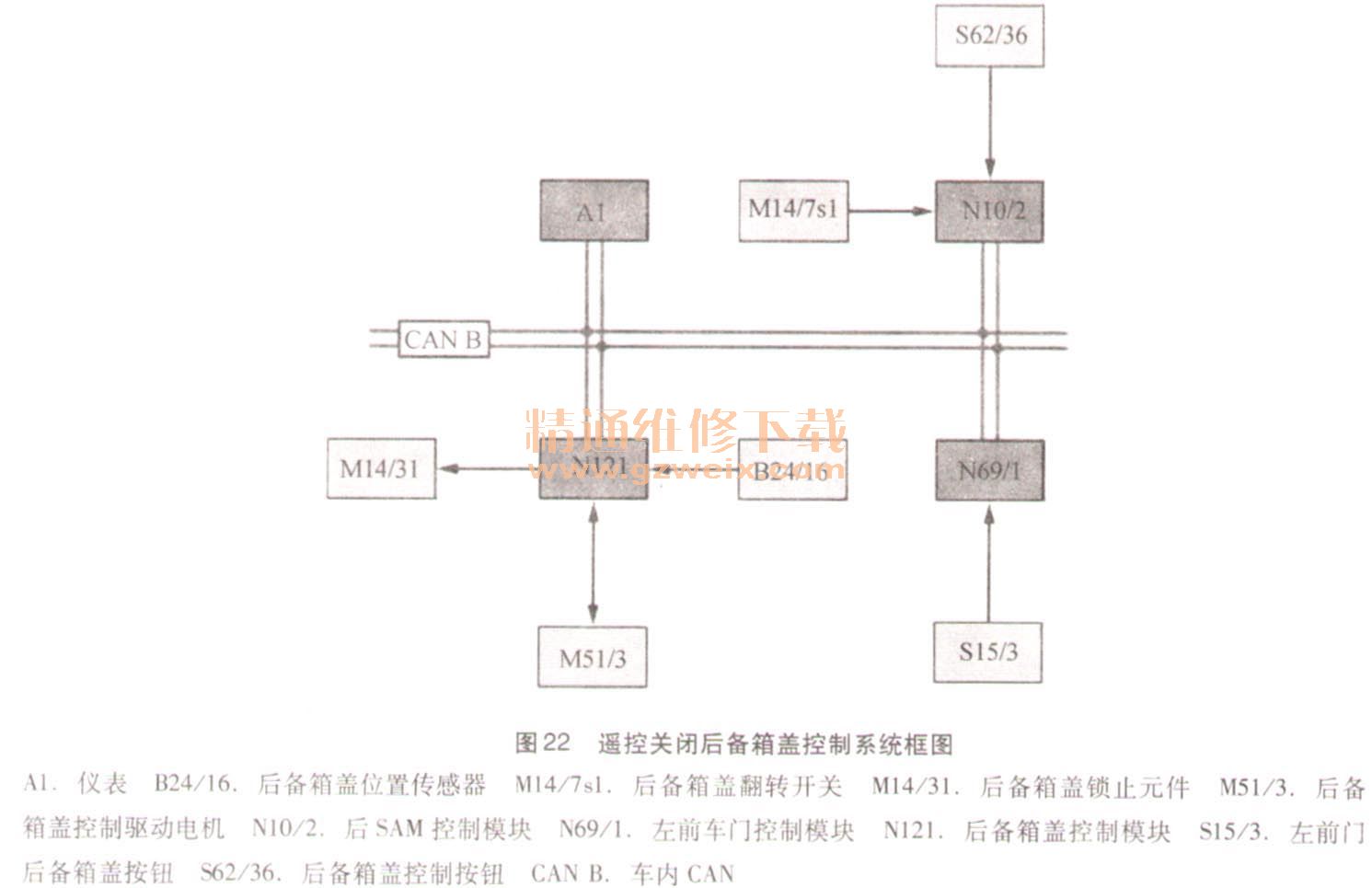

    2．遥控关闭后备箱盖控制系统框图（图22）

    3．后备箱盖控制模块部件说明

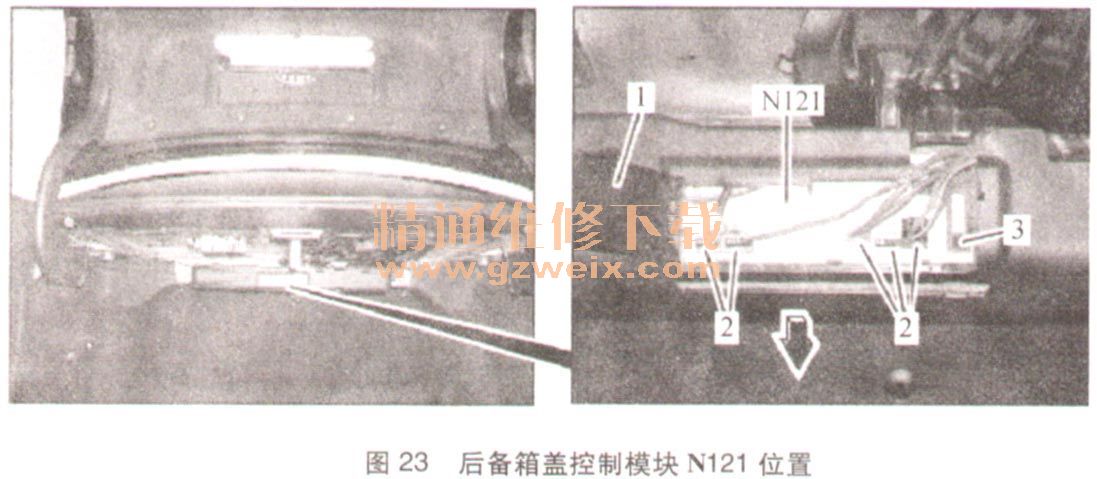

    后备箱盖控制模块 N121位于后备箱中后搁板下的中心位置（图23），控制模块内部集成微信息处理机构，负责读取传感器及信号、评估输入因素、促动部件。

    后备箱盖控制模块N121通过直接线路读取后备箱盖位置传感器B24/16信息，通过CAN B读取左前车门控制模块N69/1内驾驶员侧后备箱盖按钮（S15/3）的操作信息，通过后SAM控制模块N10/2读取后备箱盖翻转式开关M14/7s1的状态和后备箱盖控制按钮（S62/36）的状态，通过仪表读取车速信号。通过直接线路促动后备箱盖锁止元件M14/31和后备箱盖驱动电机M51/3ml。

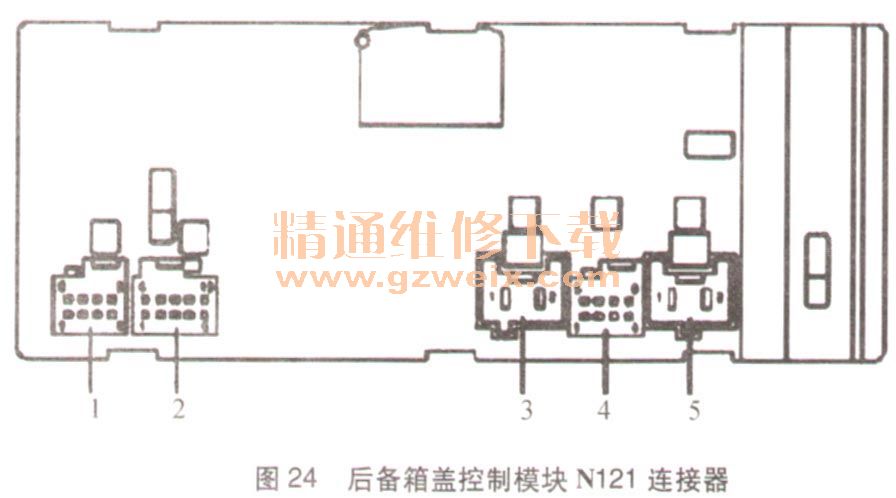

    后备箱盖控制模块N121连接器，如图24所示。

    插头1：
    1、2、3、4：空闲；5：后备箱盖位置传感器B24/16供电电压；6：后备箱盖位置传感器B24/16信号电压；7：后备箱盖位置传感器B24/16接地。
    插头2：
    1、2、3、4、5、6、7、8：空闲；9：控制器区域网络CAN L。 10：控制器区域网络CAN H
    插头3：
    1：接头30 g ; 2：接头31。
    插头4：
    1：后备箱盖锁止元件M14/13供电电压（沿“已打开”方向激活门锁撞针）；2：后备箱盖锁止元件M14/13供电电压（沿“已关闭”方向激活门锁撞针）；3、4、5、6、7、8;空闲。
    插头5：
    1：后备箱盖驱动电机M51 /3 ml供电电压（沿方向“已打开”激活驱动单元）；2：后备箱盖驱动电动M51 /3 ml供电电压（沿方向“已关闭”激活驱动单元）。

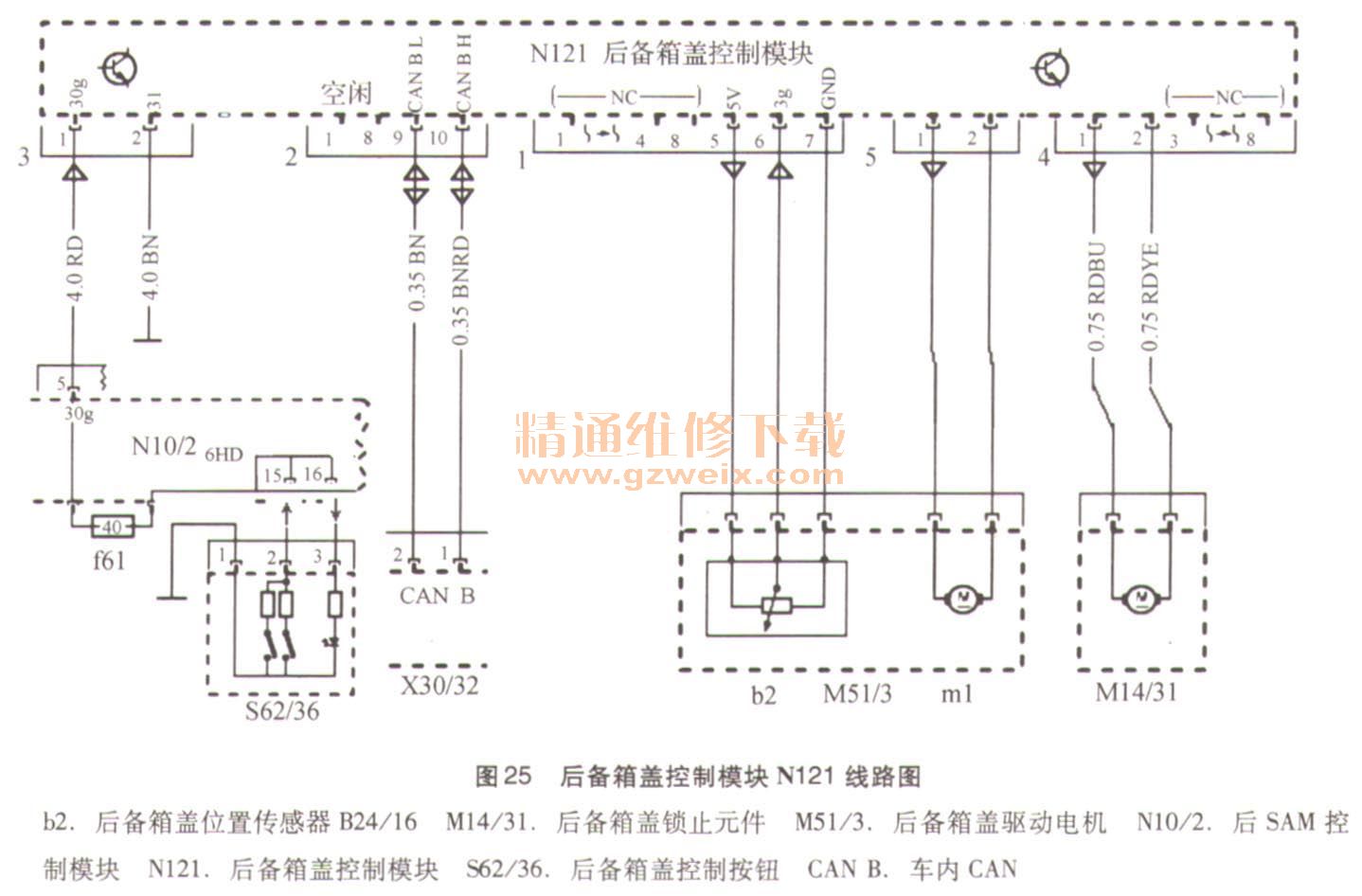

    后备箱盖控制模块N121线路图，如图25所示。
