（3）警告音输出的功能顺序。
    在尾门遥控促动装置已促动的情况下，尾门关闭控制模块促动尾门关闭报警蜂鸣器（H4/60）。
   （4）开启角度限制的功能顺序。
开启角度的限制功能可以用来确定尾门的新终点位置（最大开度），从而避免长型货物（雪具箱、冲浪板等）损坏尾门。必须将尾门固定在所需位置，从而存储新终点位置。如果促动RWTS按钮，将听到锣鸣声从而将新终点位置存储在尾门关闭控制模块中。为删除存储的终点位置，按住RWTS按钮，直至铃声响过两次。只能用RWTS按钮存储或删除终点位置。
   （5）锁止识别的功能顺序。
    在开启／关闭尾门期间，尾门关闭控制模块利用尾门开度识别传感器的信号感应当前状态以及速度变化。如果在关闭尾门期间检测到阻滞现象，则尾门液压泵将反向操作，使尾门移动至初始位置。如果在开启尾门期问检测到阻滞现象，则尾门液压泵将被关闭，使尾门保持在该瞬时位置。
   （6）防夹保护功能的功能顺序。
    通过左侧尾门关闭防夹保护条B86/1和右侧尾门关闭防夹保护条B86/2从侧面监测尾门的转动范围。来自防夹保护条的信号由尾门关闭控制模块读取和评估。此外，该评估包括有关阻滞检测功能的信息，如果识别到卡滞现象，尾门液压泵将反向操作，使尾门移回至初始位置。
    4．尾门关闭控制系统部件概述
   （1）尾门关闭控制模块部件说明。

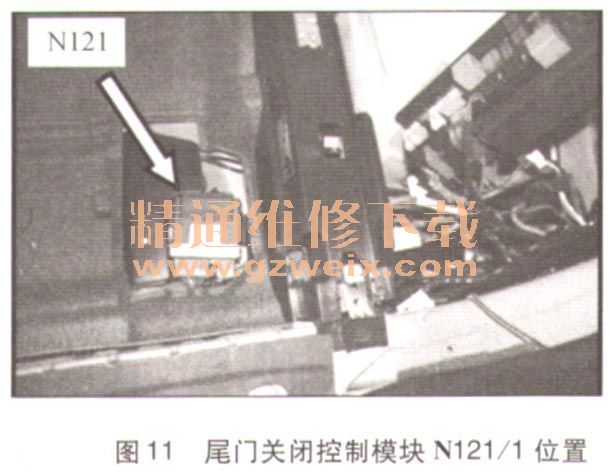

    尾门关闭控制模块N121/1位于备用轮胎坑的右侧区域内（图11）。尾门关闭控制模块是尾门遥控促动的主控单元，它与CAN B相连以交换数据。

    尾门关闭控制模块N121/1读取尾门开度识别传感器（B24/16）、左尾门关闭防夹保护条（B86/1）、右尾门关闭防夹保护条（B86/2）、RWTS按钮（S62/26）状态信息。促动尾门关闭报警蜂鸣器（H4/60）和尾门液压泵（M51/1）。

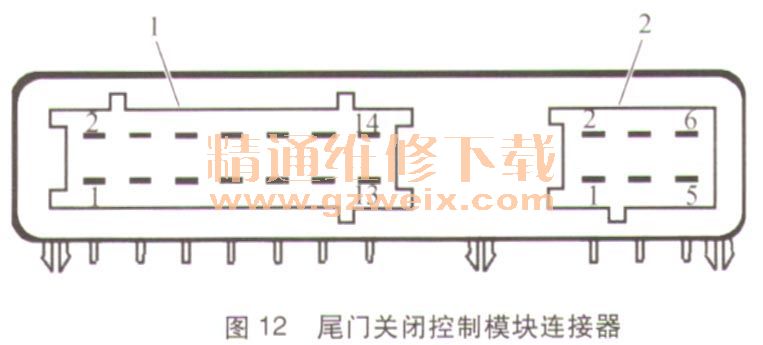

    插头1：
    1: CAN B L; 2: CAN B H; 3:警报蜂鸣器信号线；4：左尾门关闭防夹保护条B86/1信号线；5：左尾门关闭防夹保护条B86/1接地线；6：右尾门关闭防夹保护条B86/2信号线；7:警报蜂鸣器接地线；8: 562/26尾门控制模块（RWTS）操作按钮信号线；9：尾门控制模块（RWTS）按钮接地线；10：尾门控制模块（RWTS）按钮照明线；11：尾门控制模块接地线；12：尾门控制模块电源线；13：液压泵M51/1电机驱动线；14：液压泵M51 /1电机驱动线。
    插头2：

    1、2、4：空闲；3：尾门开度识别传感器B24/16接地线；5：尾门开度识别传感器B24/16信号线；6：尾门开度识别传感器B24/16电源线。

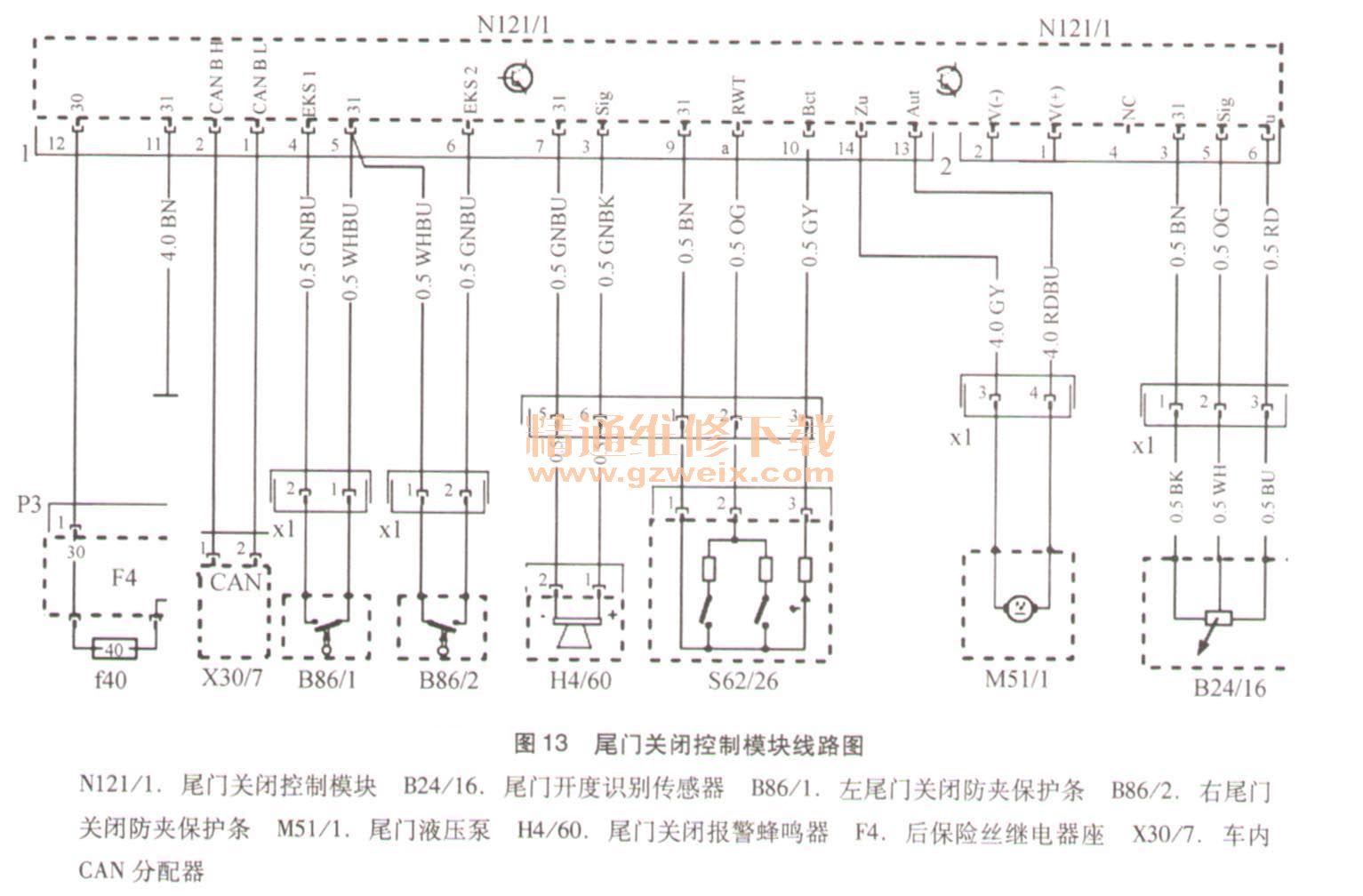

    尾门关闭控制模块N121/1线路图，如图13所示。

  （2）尾门液压泵。
    尾门液压泵位于后备箱内备用轮胎坑右侧区域（图14）。尾门液压泵通过尾门液压机构将尾门打开和关闭至相应的终点位置。此外，尾门液压泵还控制液压机油的流速，以便加快或减缓尾门的启动或停止过程。此装置由尾门关闭控制模块控制。系统中使用了一个液压泵和一个动力油缸。液压泵（M51/1）位于上翻式尾门控制装置的下面。动力油缸安装在侧车窗上方车顶右侧内。液压系统是一个封闭式装置，必须成套更换。
