二、第二代防盗系统
第二代防盗系统与第一代在硬件上完全相同,不同之处在于防盗止动器控制单元和钥匙之间多了一道可变码的计算结果比对。
1.固定码传输(从钥匙到防盗止动器控制单元)
点火开关打开后,防盗止动器控制单元通过改变天线中磁场能量,向送码器(钥匙)传输数据提出质询。此时,钥匙发送回来它的固定码(首次匹配中这个固定码就存储在防盗止动器中)。传送回来的固定码与存储在防盗止动器中的码进行比较,如果相同防盗验证通过。
2.可变码传输(从防盗止动器控制单元到钥匙)
防盗止动器控制单元随机产生一变码,这个码是钥匙和防盗止动器控制单元用于计算的基础,在钥匙内和防盗止动器内有一套公式列表(密码术公式)和一个相同且不可改写的SKC(隐秘的钥匙代码),在钥匙和防盗止动器中分别计算结果,如图6所示。钥匙发送结果给防盗止动器控制单元。防盗止动器把这个结果和自己的计算结果进行比较。如果相同,钥匙确认完成。
3.编程码验证(从防盗止动器控制单元到发动机控制单元)
防盗止动器控制单元将编程码发往发动机控制单元,发动机控制单元比较编程码是否一致;如一致则发动机允许启动。
三、第三代防盗系统工作流程
1.固定码传输(从钥匙到防盗止动器控制单元)
点火开关打开后,防盗止动器控制单元通过改变天线中磁场能量,向送码器(钥匙)传输数据提出质询。此时,钥匙发送回来它的固定码(首次匹配中这个固定码就存储在防盗止动器中)。传送回来的固定码与存储在防盗止动器中的码进行比较,如果相同则开始传输可变码。
2.可变码传输(从防盗止动器控制单元到钥匙)
防盗止动器控制单元随机产生一变码。这个码是钥匙和防盗止动器控制单元用于计算的基础。在钥匙内和防盗止动器内有一套公式列表(密码术公式)和一个相同且不可改写的SKC(隐秘的钥匙代码)。在钥匙和防盗止动器中分别计算结果。钥匙发送结果给防盗止动器控制单元。防盗止动器把这个结果和自己的计算结果进行比较。如果相同,钥匙确认完成。

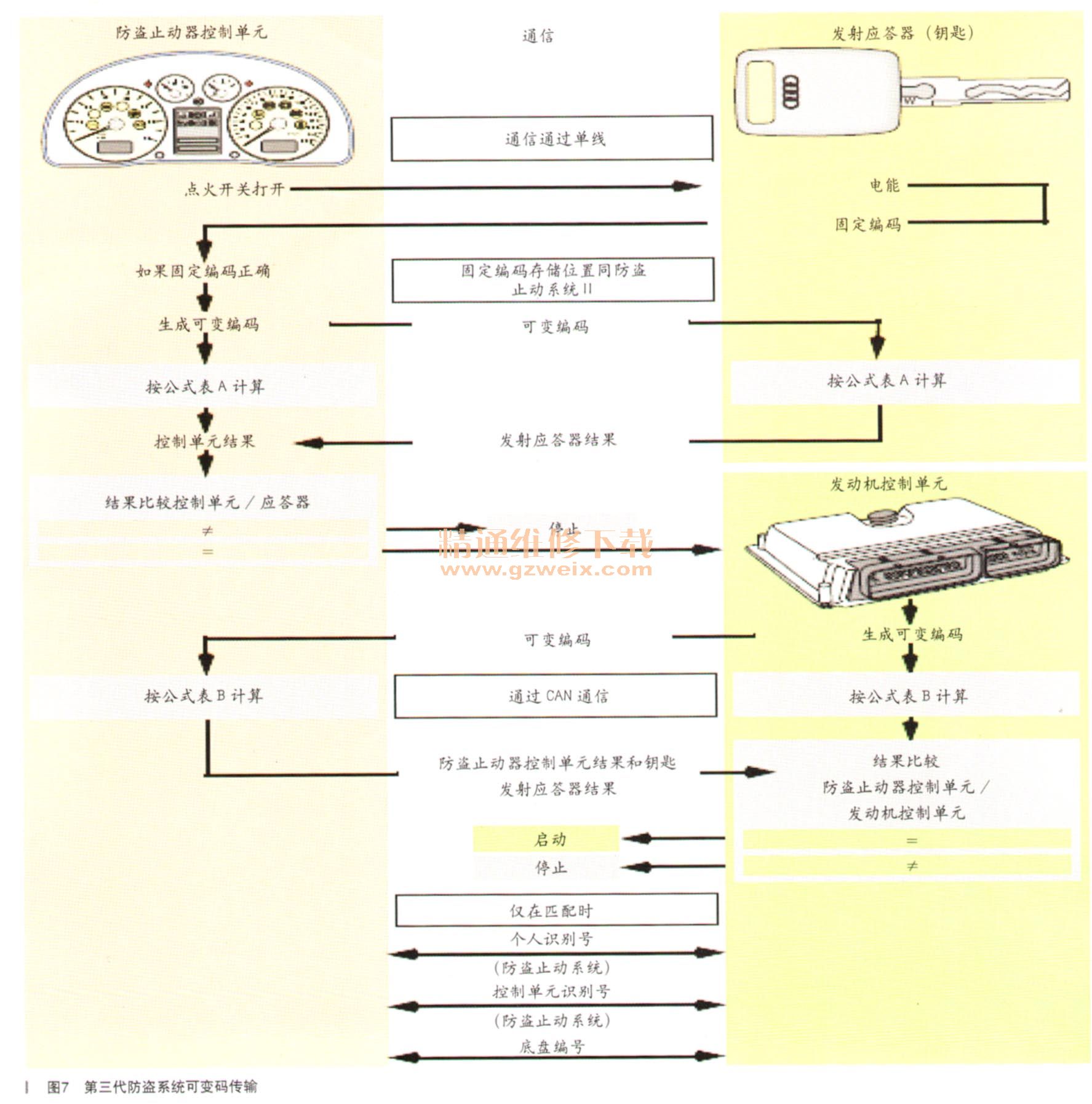

3.可变码传输(从发动机控制单元到防盗止动器控制单元)
发动机控制单元随机产生一变码,在发动机控制单元和防盗止动器内有另一套密码术公式列表和一个相同的SKC(公式指示器),防盗止动器返回这个计算结果到发动机控制单元内与其计算结果进行比较,这个数据由CAN总线进行传递。如果结果相同,发动机被允许启动,如图7所示。
