4.实际案例分析
案例1
故障现象:一辆2011年年顶配迈腾B7L轿车,装备CGM 2.0T缸内直喷发动机及DSG双离合变速器,用户反映触摸左前门把手时,车门不能正常开启,但遥控开闭锁正常,使用钥匙可正常启动车辆,按压无钥匙启动按键有时能启动,有时则不能启动。
检查分析:连接大众专用诊断仪VAS5052检查到舒适系统控制单元中有多个关于启动认可系统天线的故障码(图7),且故障码不能清除。分析有关天线故障码原因可能有以下几点:天线故障、线路故障以及控制系统故障。

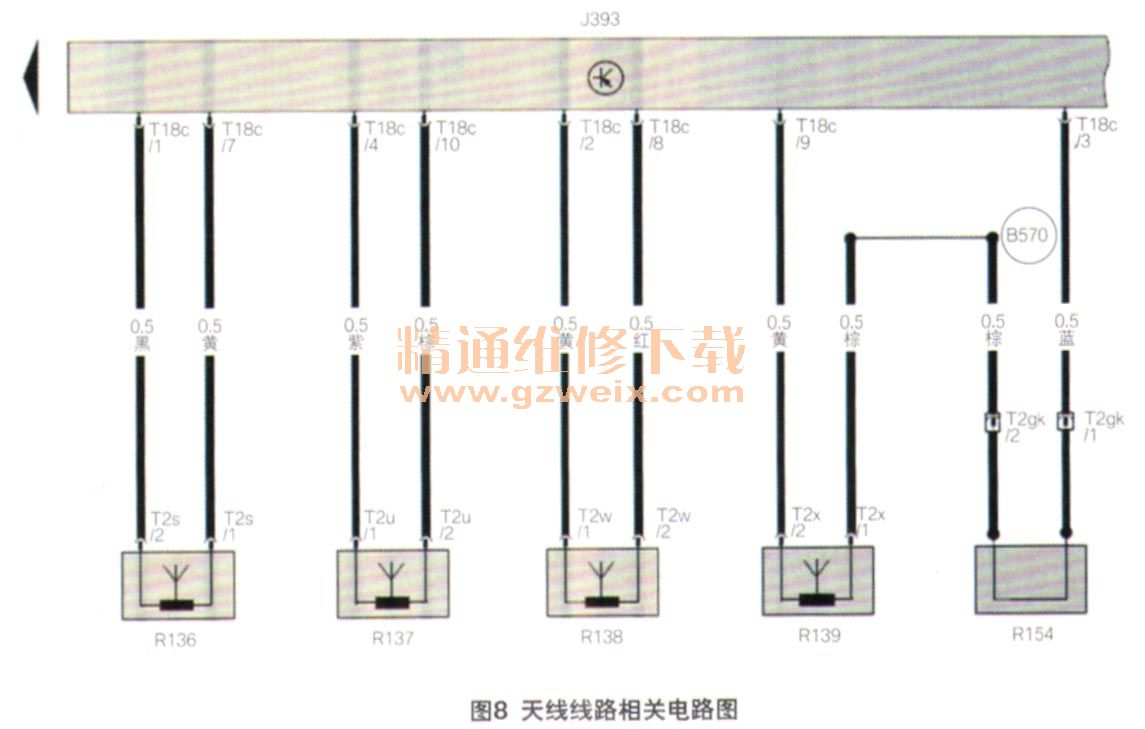

根据故障码分析,报有多根天线同一故障,因此天线故障概率较小,于是重点检查天线线路和相关控制单元。查阅电路图(图8),启动认可系统天线直接和J393舒适系统控制单元连接,中间无任何其他连接。检查天线无断路及短路故障,检查J393舒适系统控制单元供电也正常,初步判断J393舒适系统控制单元内部故障。
故障排除:更换并在线配匹J393舒适系统控制单元,故障排除。
回顾总结:集成于J393舒适系统控制单元内的天线控制模块损坏后,导致系统接收不到钥匙信号,所以无钥匙进入功能无法使用。在排除故障时一定要注意检查方法并了解其原因,方能正确完成维修,当同一个控制单元报有多个同一类型故障时,应着重检查其共性点,就很容易发现问题。
