三、204底盘车型安全系统简介

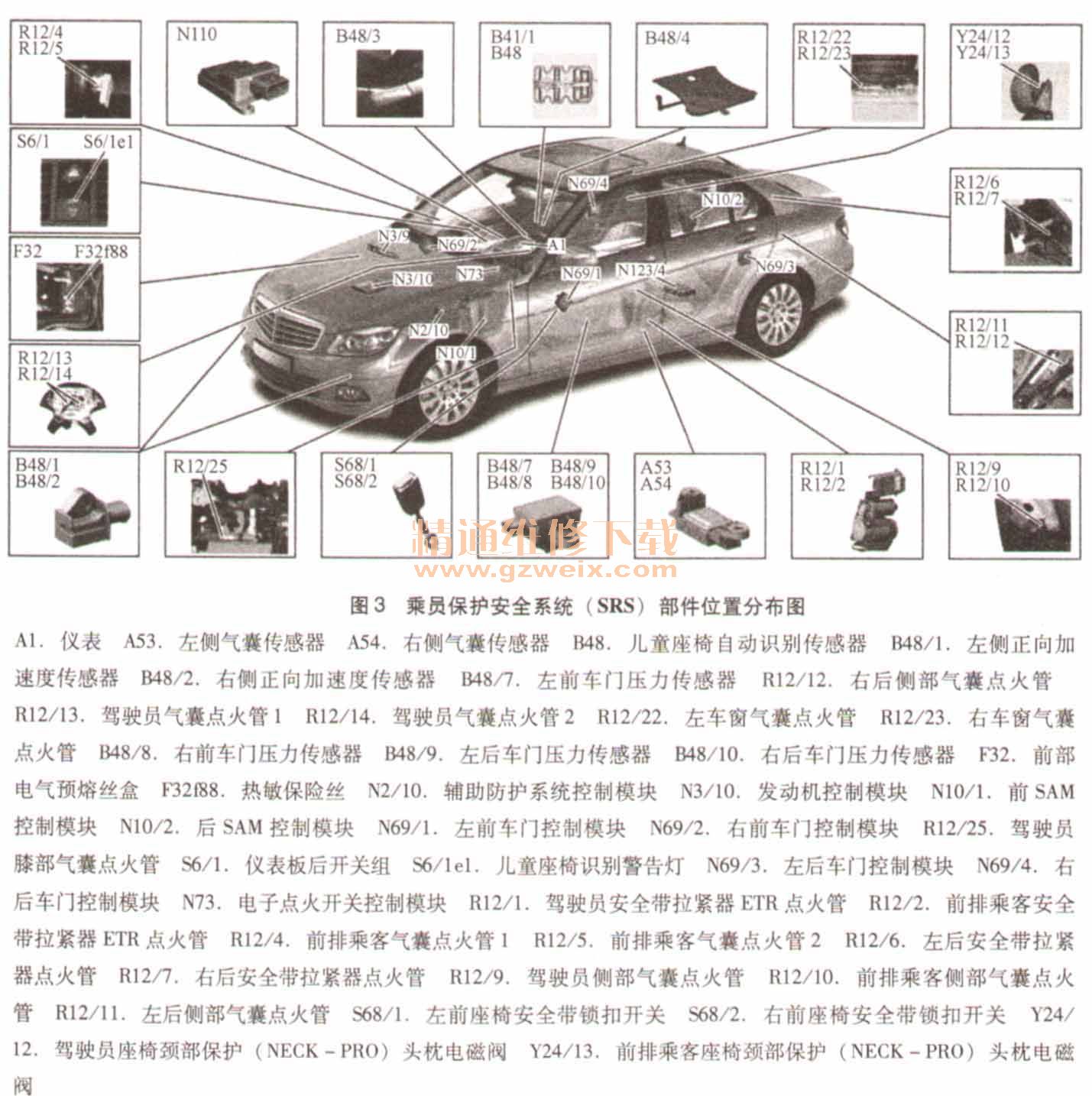

1．乘员保护安全系统（SRS）部件位置分布图（图3）
2．乘员保护安全系统（SRS）框图（图4）
3．乘员保护安全系统（SRS）部件说明
（1） SRS控制模块部件说明。
辅助防护系统控制模块位于中央通道上（图5）。辅助防护系统控制模块用于确保驾驶员及乘客的被动保护。如果发生事故，辅助防护系统控制模块促发防护设备。其中包括气囊装置和安全带拉紧器装置。辅助防护系统控制模块确保自我监视和故障监视。它记录正面、后端和侧面撞击，并区分不同撞击的类型。辅助防护系统控制模块N2/10负责执行事故检测和点火时间确定、触发点火级、触发颈部保护（NECK-PRO）头枕任务。
（2） NECK-PRO头枕电磁阀部件说明。
头枕电磁阀位于前排座椅的NECK-PRO头枕中（图6），在碰撞情况下辅助防护系统控制模块N2/10促动电磁阀，释放头枕。
预压缩弹簧向前、向上推动NECK-PRO头枕的撞击板。NECK-PRO头枕促动后，需要手动将其复位，此装置可循环使用（图7）。
复位已触发的NECK-PRO头枕步骤：
①推后：尽量将头枕底部往后推；
②压低：尽量将头枕压向导轨；
③翻后：将头枕顶部压向后，直至牢固到位。
（3）安全带锁扣开关部件说明。
安全带锁扣开关集成在各自安全带锁扣中（图8）。安全带锁扣开关可以监控安全带锁销插入安全带锁扣中的动作。座椅安全带锁扣开关由辅助防护系统控制模块（N2/10）直接读取。数据同时用于实现仪表（A1）安全带警告器报警。
（4）侧部气囊传感器部件说明。

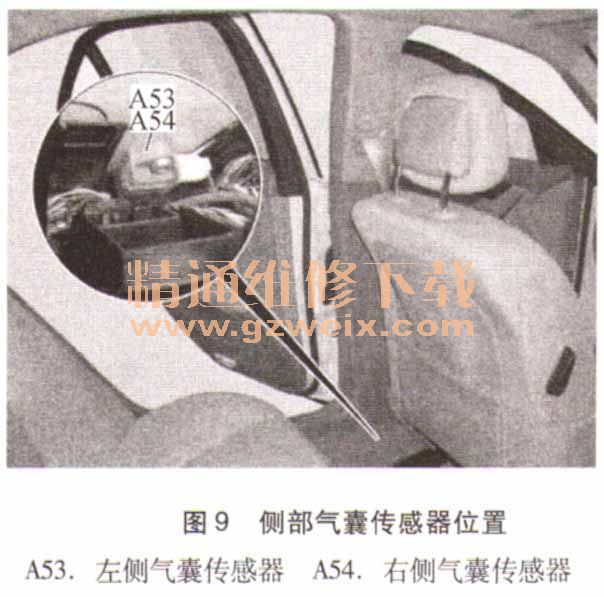

侧部气囊传感器位于B柱区域内的车辆地板上（图9）。侧部气囊传感器用于早期检测侧面碰撞。辅助防护系统控制模块N2/10读取侧部气囊传感器中的数据。
（5）车窗气囊部件说明。

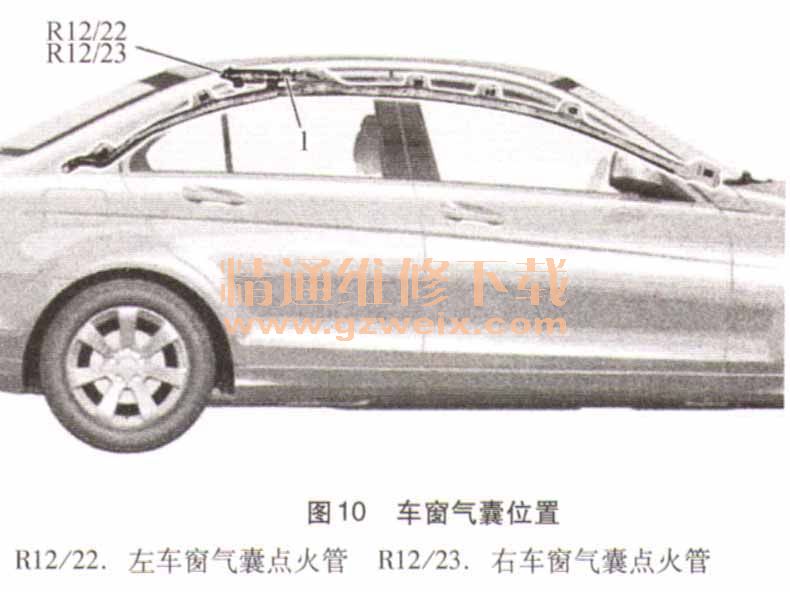

车窗气囊装置位于车顶内衬下，沿车顶镶板左右两侧布置（图10）。如果发生侧面撞击或在车窗区域内从A柱到C柱的翻滚，那么车窗气囊装置可以保护承载人员免受伤害。气囊由辅助防护装置控制模块（N2/10）点燃特定点火管来触发。
（6）车门压力传感器部件说明。

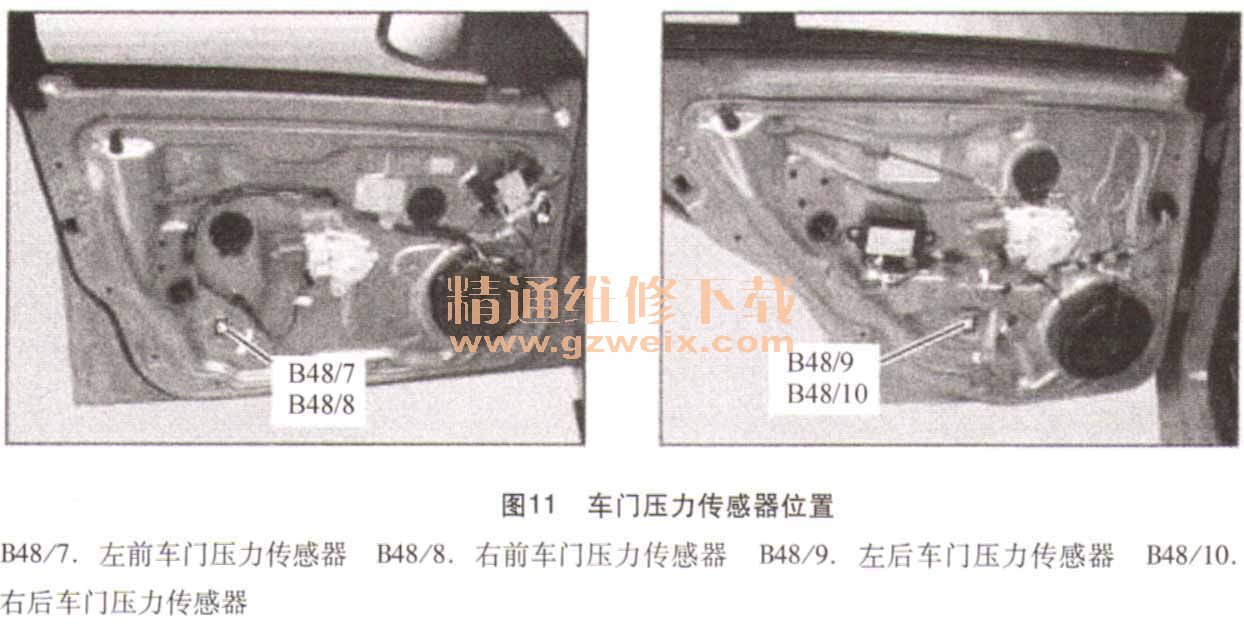

压力传感器位于特定车门镶板的后面（图11）。为了探测车门区域内的侧面撞击，压力传感器测量车门内侧的气压值。如果气压值显著升高（例如：当车门受到来自外部的压力时），辅助防护装置控制模块（N2/10）触发相应的侧部气囊或车窗气囊。压力传感器执行自测试并将结果发送至辅助防护装置控制模块。压力传感器的测量范围和灵敏度在请求时提供给辅助防护装置控制模块，系统检查这些值是否与预设配置匹配。通过智能诊断仪可以读取压力传感器的生产数据。
