四、220底盘车型安全系统简介

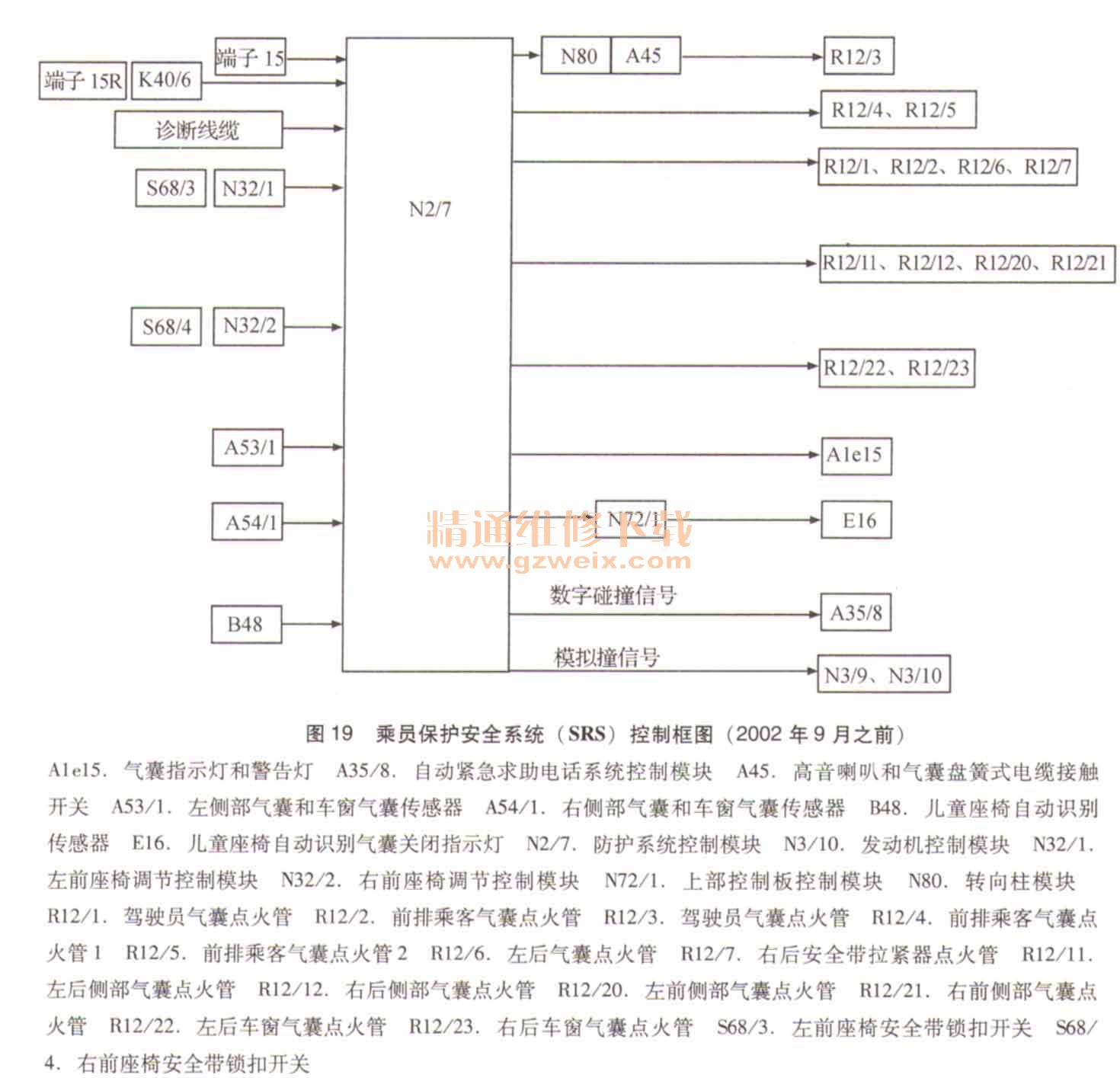

    乘员保护安全系统（SRS）控制框图（2002年9月之前）（图19）。

    乘员保护安全系统（SRS）控制框图（2002年9月之后）（图20）。

    五、251底盘车型安全系统简介
    1．辅助防护系统（SRS）部件位置图（图21、图22）

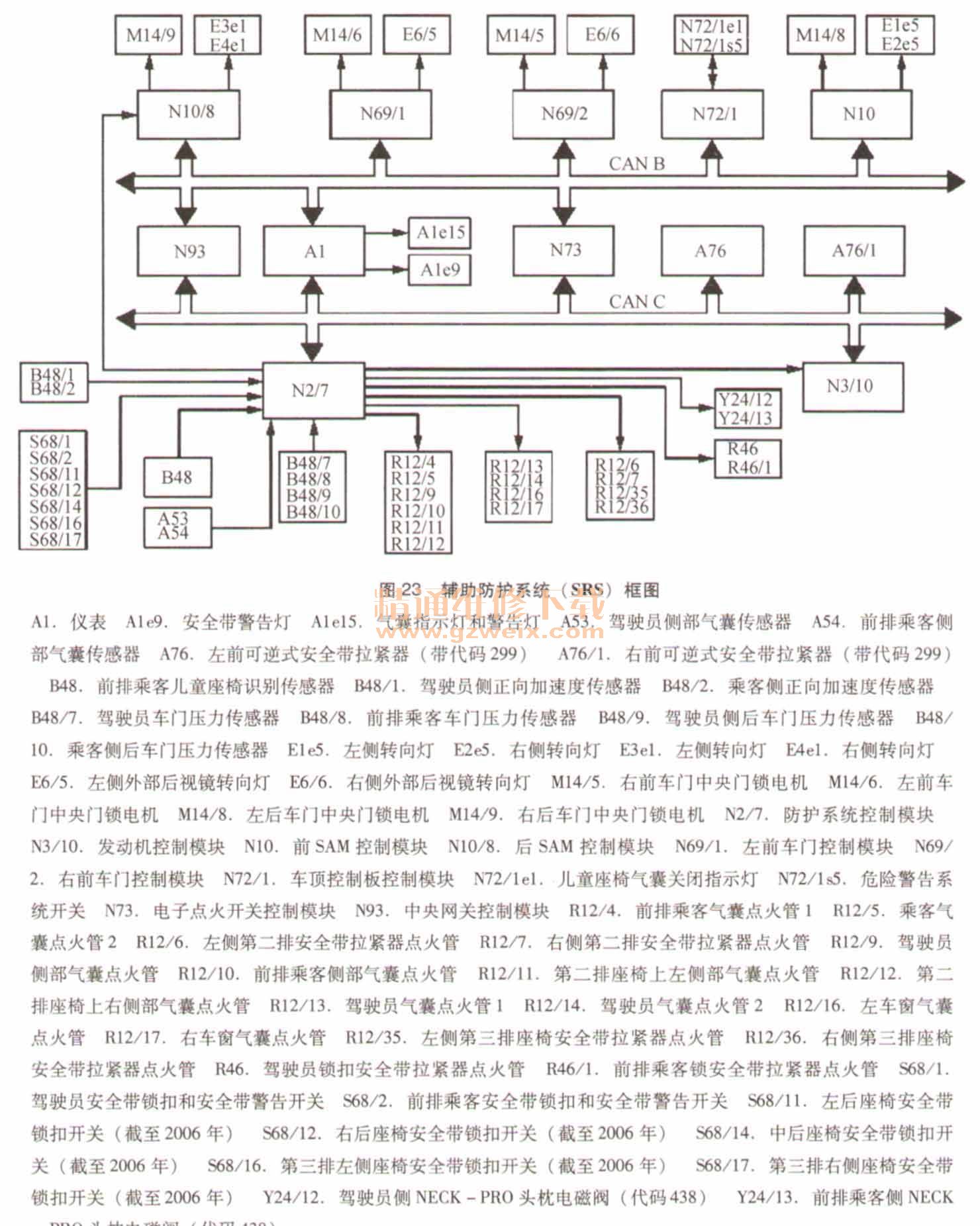

    2．辅助防护系统（SRS）框图（图23）

    对于R级车型，在2010年7月份以后取消了驾驶员锁扣安全带拉紧器点火管R46和前排乘客锁安全带拉紧器点火管R46/1，仅剩下安全带锁扣开关S68/1和S68/2。

    六、164底盘车型WSS重量感应系统简介
    WSS重量感应系统负责检测右前座椅上的乘客重量，确保在放置儿童座椅情况下关闭右前安全气囊触发功能，其功能等同于其他车型的儿童座椅识别传感器装置，此系统多应用于美规164车型，如ML350、GL450等。
    1. WSS重量感测系统控制模块部件说明
    WSS重量感测系统控制模块N2/13位于前排乘客座椅支架上（图24）。它通过传感器测量人体或安装的儿童座椅对前排乘客座椅所施加的重量。B48/11左前WSS重量感测系统传感器、B48/12右前WSS重量感测系统传感器、B48/13左后WSS重量感测系统传感器、B48/14右后WSS重量感测系统传感器安装在座椅支架上。测量值用于确定所施加重量的重量级别，并可用于防护系统控制模块N2/7对气囊级进行精确的控制。重量感测系统WSS控制模块评估和为4个重量感测系统WSS传感器供电计算人体或安装的儿童座椅，对前排乘客座椅所施加重量的重量级别。通过CAN B提供重量级别数据。自测试重量感测系统WSS控制模块和重量感测系统WSS传感器。在检测到故障的情况下将其输入故障存储器中。

    2. WSS重量感测系统传感器部件说明

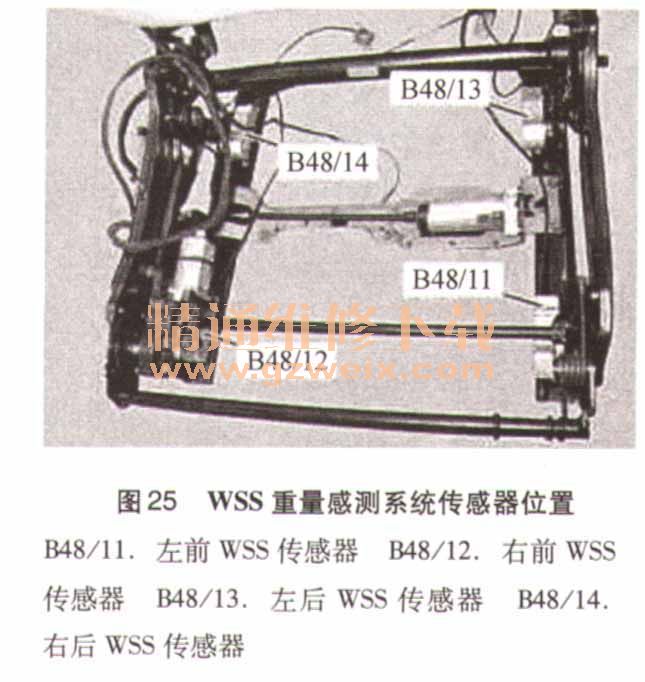

    WSS重量感测系统传感器位于前排乘客座椅支架内（图25）。传感器记录所承受的重量。记录的值被发送到WSS重量感测系统控制模块（N2/13）并且被调用和评估以触发防护系统。

    3. WSS重量感测系统初始化标定程序
    连接DAS诊断仪进入WSS重量感测系统控制模块“试运行”菜单，按照系统提示步骤进入“标定”菜单。系统首先进行“座椅位置零点”标定。
    （1）检查座椅调节区域。按照系统提示执行以下操作：
    ·向“向前”和“向下”方向调节右前座椅到极限位置→F2
    ·向“向前”和“向上”方向调节右前座椅到极限位置→F2
    ·向“向后”和“向上”方向调节右前座椅到极限位置→FZ
    ·向“向后”和“向下”方向调节右前座椅到极限位置→F2
    （2）执行“重量申请”检查功能。按照系统提示执行以下操作：
    ·将右前座椅移动至大约中间位置（水平方向和垂直方向），靠背必须调节至垂直位置→F2
    ·在右前座椅上放置重量为17kg的标定件，需使用专用工具“211 589 00 32 00”→F2
    ·再在右前座椅上放置重量为28 kg的标定件，使当前座椅上放置标定件的总重量为45 kg→F2
    ·移除右前座椅上放置的所有标定物件→F2
