4 试验结论
通过上述试验过程,就可以得到最易出现结霜的工况如下。蒸发器进口温度:15℃;湿度:80%;调整冷凝器工作状态使膨胀阀进口压力为0.29 MPa ;压缩机转速:3 600 r/min ;出风口风量:1档(最小风量)。
注:为更加充分地证明此工况的合理性,笔者又将试验过程重新排列组合,同样得到如上结论,在此对验证过程就不再赘述了。
5 对最易出现结霜现象工况进行验证试验
将本试验系统一与可调启停机温度的控制器连接,使其能够根据热敏电阻的感受温度产生启停机的过程。通过多次试验验证,发现在启停机温度为+1~1 ℃,在最易出现结霜的工况下试验进行至2.1 h时,系统风量减小20%,蒸发器芯体表面出现结霜现象。

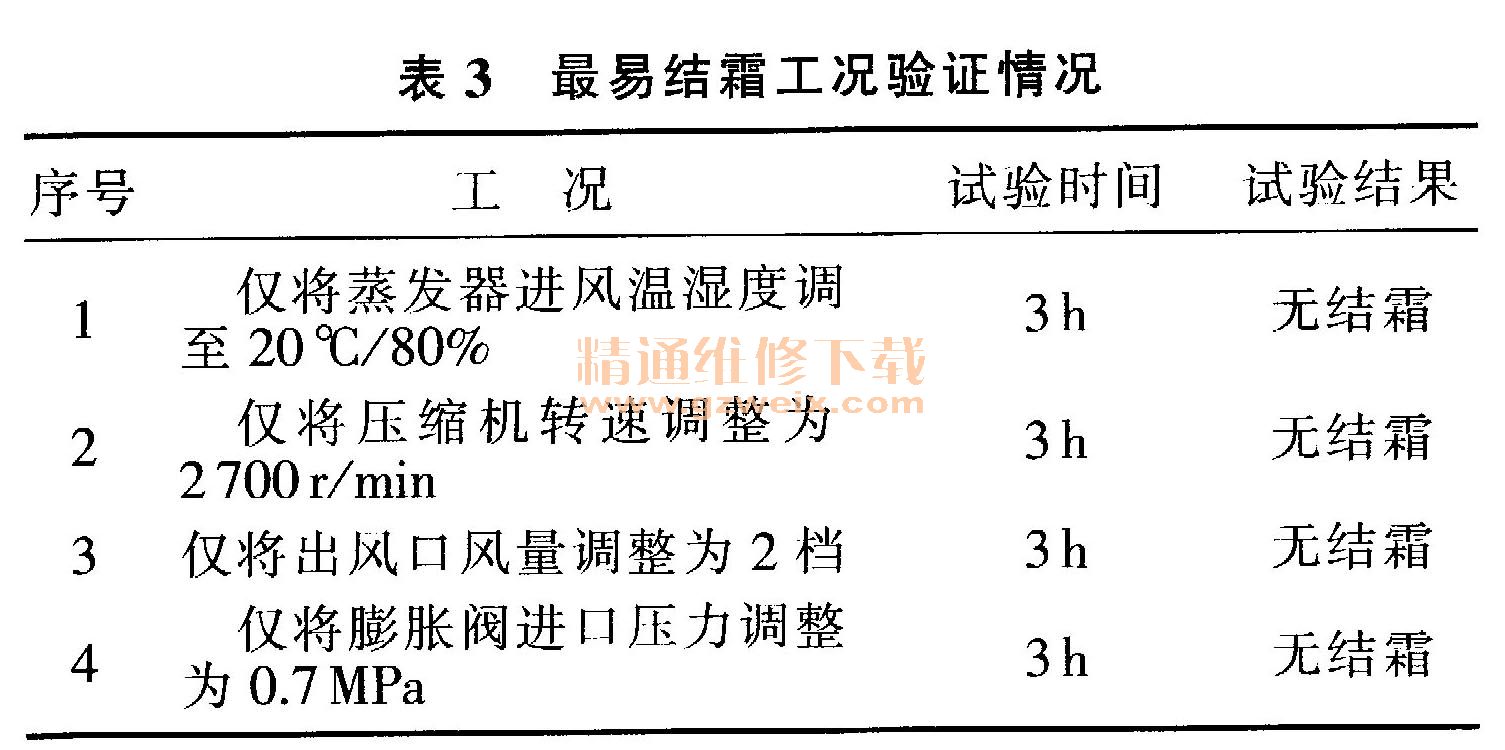

在上述情况下,按表3工况再次进行结霜试验验证,结果如下。
通过上述验证过程,充分证明最易结霜工况的合理性,由此推出,在进行系统结霜试验时,可考虑首先在此最易结霜的工况下进行验证,若此工况不出现结霜现象,其他工况同样不会出现结霜现象。
6 实际应用
最易结霜工况确定后,将缩短系统开发周期,节省大量的试验资源。此方法在我公司新开发的某SUV车型空调系统上得到了应用。
进行系统结霜验证试验时采用试验条件如下。蒸发器进口温度:15℃;湿度:80%;膨胀阀进口压力为0.29 MPa;压缩机转速:3 600 r/min;出风口风量:1档。
在启停机温度设定2℃停4℃启时,试验共进行了3h,系统压力、出风口温度均正常,未出现结霜现象。在启停机温度设定0℃停2℃启时,试验共进行了2.5 h,系统低压出现持续降低、出风口温度回升的系统结霜现象。
最终确定此系统停机温度设定为2℃停4℃启。
通过此方法验证,只需要进行一个工况,避免了采用其他无用工况的验证,节省了验证时间,缩短新产品开发周期。
7 结论
通过分类分析原有各种结霜试验验证工况,对相关试验条件进行针对性验证,利用达到结霜现象时的不同时间,找到最易出现结霜现象的工况,最后再针对得出的工况条件进行反复验证,证明此工况的合理性,最终得到了最易出现结霜现象的工况:蒸发器进口温度:15℃;湿度:80%;调整冷凝器工作状态使膨胀阀进口压力为0.29 MPa;压缩机转速:3 600r/min;出风口风量:1档(最小风量)。
本文通过一些试验找到了最易出现结霜现象的工况,对于结霜问题的验证可节省大量的时间及试验成本。而空调系统结霜问题本身是一个多因素,多过程的复杂问题,是空调系统不易解决的问题之一,具体在使用过程中还需要有针对性的考虑。
