东风雪铁龙C5轿车自动空调系统结构

来源：汽车电器作者：佚名 2015-06-08 08:12:53

神龙汽车有限公司生产的东风雪铁龙C5轿车于2010年10月上市销售，全系车型都配备自动空调系统，提升了乘坐舒适性。C5自动空调系统主要包括：①传感器，如蒸发器温度传感器、出风口温度传感器、空气质量传感器等；②执行器，如混合风门步进电机、分配风门步进电机、鼓风机控制模块、空调压缩机等；③控制元件，如智能控制盒BSI1、发动机舱熔断丝盒PSFI、空调控制面板等。

    1 C5自动空调系统主要部件结构与功能

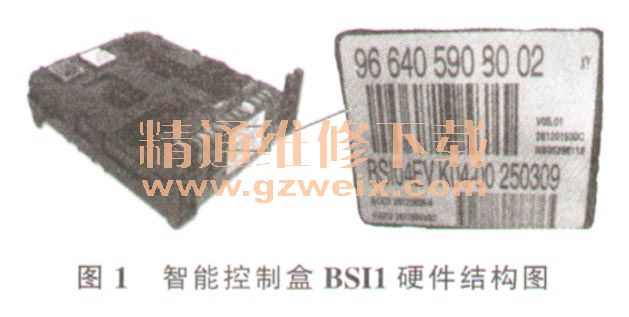

    1）智能控制盒BSII智能控制盒BSI 1硬件结构如图1所示，在自动空调系统中的作用如下：①通过舒适CAN网络与空调控制面板交换信息；②通过车身CAN网与发动机舱熔断丝盒PSFI交换信息；③通过CAN I/S高速网络与发动机控制单元1320交换信息。

    2）发动机舱熔断丝盒PSFI发动机舱熔断丝盒PSFI硬件结构如图2所示，在自动空调系统中的作用如下：①控制压缩机连接或切断；②向鼓风机控制模块供电；③向鼓风机供电。
      3）发动机电控单元1320发动机电控单元1320硬件结构如图3所示，在自动空调系统中的作用如下：根据制冷剂压力传感器和发动机冷却液温度传感器提供的信息，控制发动机冷却风扇工作。

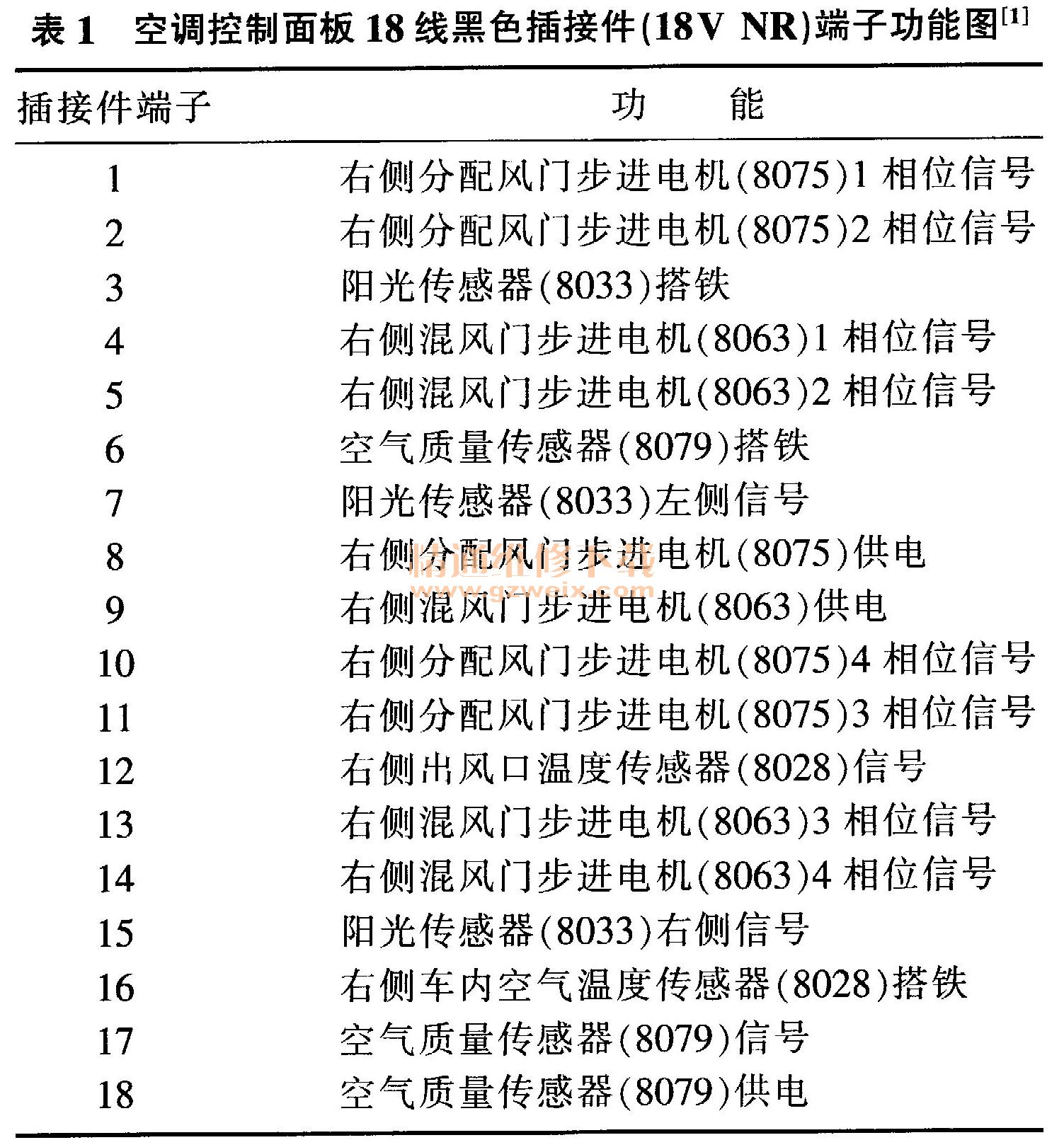

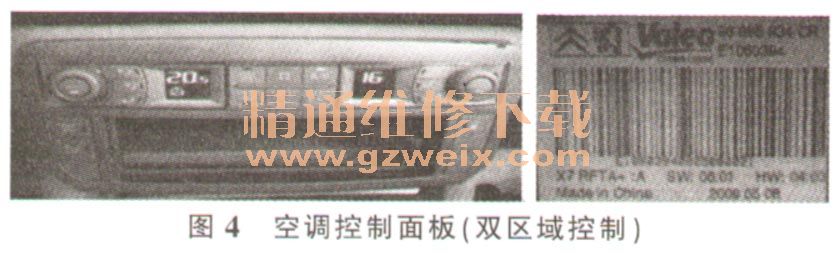

    4）空调控制面板8080空调控制面板（双区域控制）如图4所示，其作用是接收各传感器信息，控制执行机构工作，并通过舒适CAN网络与智能控制盒BSI1交换信息。空调控制面板电路的外部线路连接由3个插接件组成（图5）: 18线黑色插接件（18VNR），其端子功能见表1; 6线黑色插接件（6VNR），其端子功能见表2; 26线黄色插接件（26VJN ），其端子功能见表3。

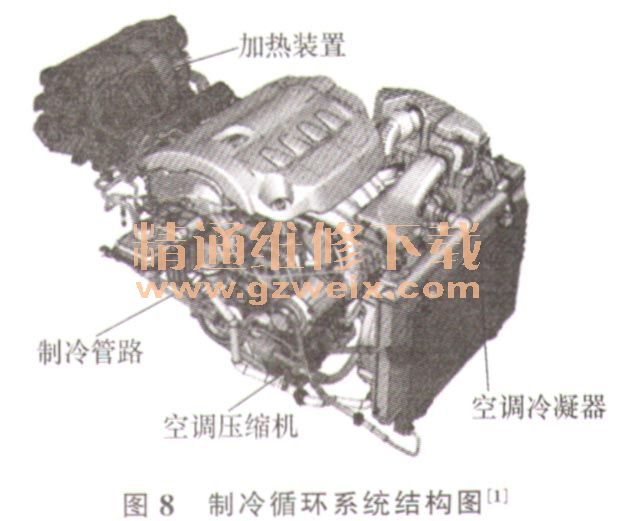

    5）空调压缩机8020空调压缩机的作用是驱动制冷剂循环，为车舱内部提供冷气。其外部结构及参数如图6所示，内部结构如图7所示。与空调压缩机连接的制冷循环系统结构如图8所示。
