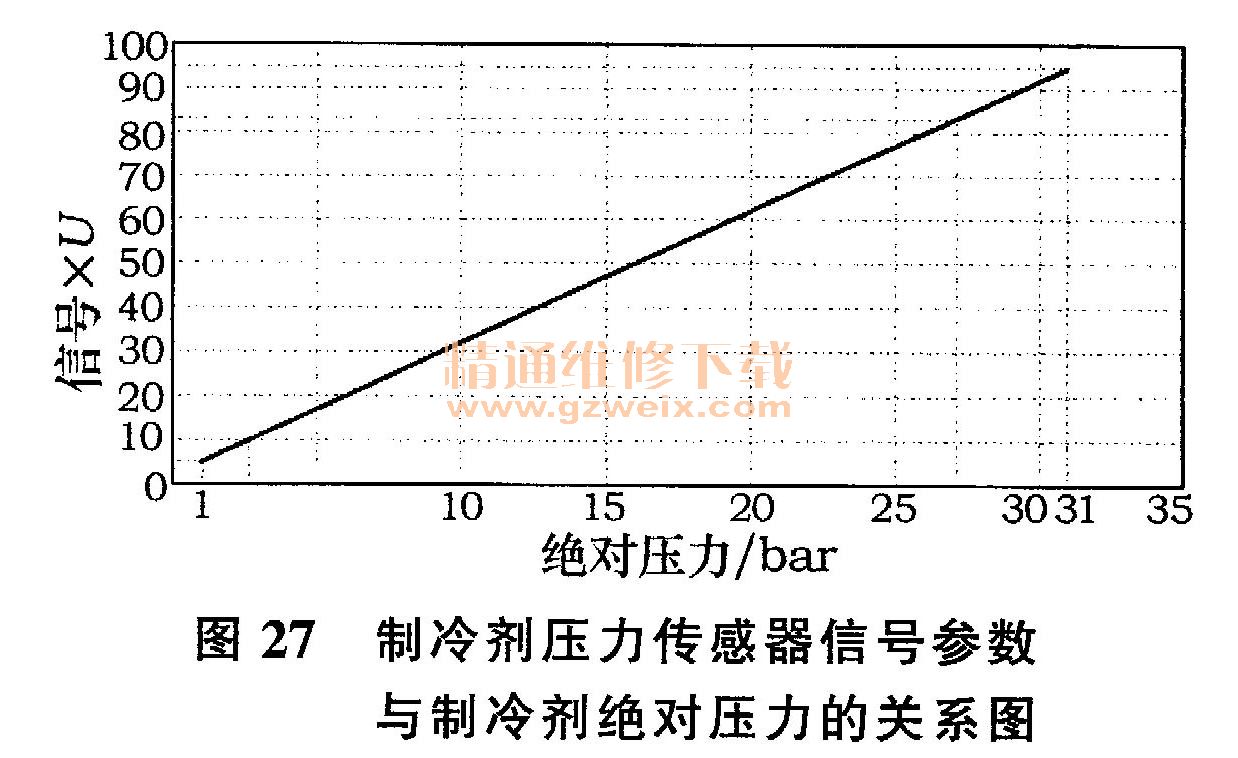

由发动机电控单元1320提供5V电压，制冷剂流经传感器时，反馈给发动机电控单元1320一个与压力成比例的电压信号。发动机电控单元1320根据此电压信号控制空调冷凝器风扇的工作。传感器信号参数与制冷剂绝对压力的关系如图27所示。

    信号转换方式如下：信号（%）=2+0.03×kPa，1 bar= 100 kPa，U=5 V。例：当信号电压为5 bar时，信号＝2+0.03×500=17%，信号电压＝17%×U=17%×5 V=0.85 V。
