东风雪铁龙C5轿车自动空调系统结构

来源：汽车电器作者：佚名 2015-06-08 08:12:53

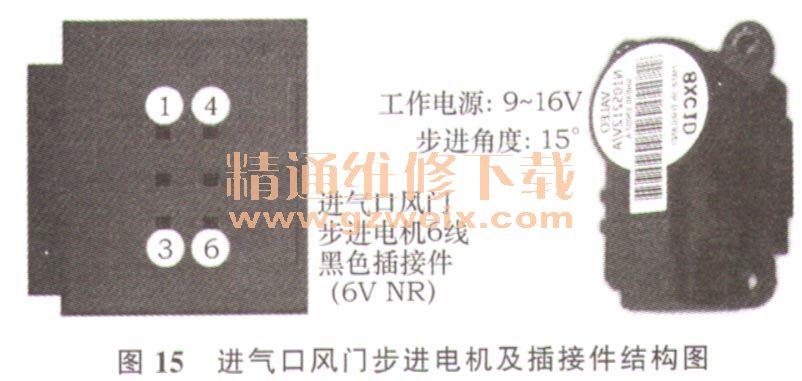

9）进气口风门步进电机（8070）进气口风门步进电机的作用是驱动空调进风门运动，进行空调内外空气循环模式的切换，其结构如图15所示。进气口风门步进电机的内部结构原理与混合风门步进电机与分配风门步进电机相同，其6线黑色插接件各端子功能也与混合风门步进电机与分配风门步进电机相同。

    2 C5自动空调系统传感器

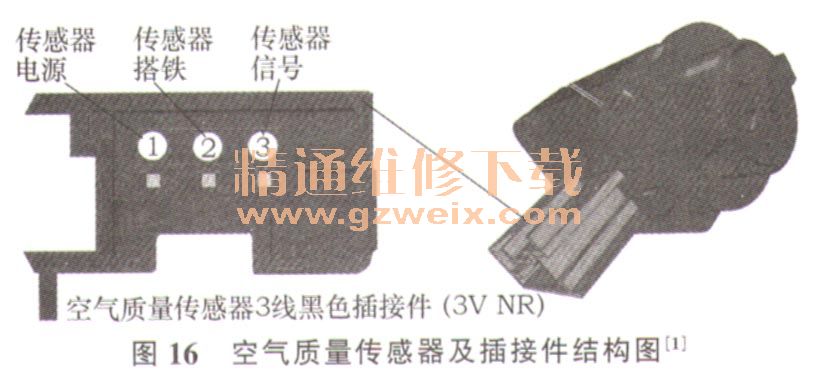

    1）空气质量传感器（8079）东风雪铁龙C5选用的空气质量传感器的铭牌为710091078 rev 1.0120309 24 CLIM＿AOS＿Em＿ CEM＿0。其结构如图16所示，其工作电源为13.5 V，工作电流为80 mA。作用是向空调控制系统发送有关车舱外部空气质量信息。通过这一信息，系统能够对循环风门的开闭进行控制，避免驾驶舱内被污染。空气质量传感器属于PWM（脉冲宽度调制）类型信号，工作波形如图17所示。

    2）阳光传感器（8033）阳光传感器结构如图18所示，其安装位置如图19所示。作用是提供与日照热量成正比的电压信号。该传感器内部有一个光电二极管与电阻器并联。当太阳光照射光电二极管表面时，光电二极管产生与所检测光子数量成正比的电压信号。如果是装配双区域自动空调的车辆，其所发出的信号分为左侧信号和右侧信号。两侧信号会因日照强度不同而不同。

    3）蒸发器温度传感器（8006）蒸发器温度传感器结构如图20所示。其作用是测量蒸发器附近位置的温度。该传感器是负温度系数（NTC）电阻传感器，其电阻值根据温度的变化而变化。温度越高，电阻值越小；温度越低，电阻值越大。电阻值随温度变化曲线如图21所示。

    4）出风口温度传感器（8024 8028）出风口温度传感器结构如图22所示。其作用是测量流经传感器周围的气流温度。该传感器是负温度系数（NTC）电阻传感器，其电阻值根据温度的变化而变化。温度越高，电阻值越小；温度越低，电阻值越大。电阻值随温度变化曲线如图23所示。

    5）车外温度传感器（7222）车外温度传感器安装位置及结构如图24所示。作用是获取外部环境的温度。传感器是负温度系数热敏电阻，电阻值随温度变化曲线如图25所示。传感器由智能控制盒BSl1提供5V电源，智能控制盒BSI1通过传感器反馈回来的电压获取车外温度信息。

    6）制冷剂压力传感器（8007）制冷剂压力传感器结构与电气原理如图26所示。该传感器为电容型绝对压力传感器，其电容量随压力而变化。该装置安装在制冷管路上，可检测制冷剂的压力。
