东风雪铁龙C5自动空调系统工作原理及自诊断系统

来源：汽车电器作者：佚名 2015-07-25 08:35:53

摘要：论述东风雪铁龙C5轿车自动空调系统工作原理，给出其系统结构关系图和各部件连接电路图及通信信连类型；介绍其系统诊断功能及具体诊断步骤。

    1 概述
    神龙汽车有限公司生产的东风雪铁龙C5轿车于2010年10月上市销售。该车型配备了自动空调系统，提升了乘坐舒适性。C5自动空调通过自动改变气流和送风分配，达到用户所期望的温度条件。为使车厢内部空气达到所需的温度，需要混合发动机冷却系统热交换器提供的热空气和制冷系统蒸发器提供的冷空气，通过步进电机控制分配风门，输送到车厢内。
    C5自动空调最主要的是控制温度，其对湿度的控制可以通过制冷调节温度来间接控制。比如下雨天，外部空气湿度大，容易在车厢内部产生雾气。此时，按下空调面板AUTO（自动模式）开关，即启动空调压缩机输出冷气来除湿（除雾）。
    自动空调系统根据以下因素工作：①空气流量；②乘客车厢内的空气分配；③空气温度；④空气的再循环状况。

2 工作原理

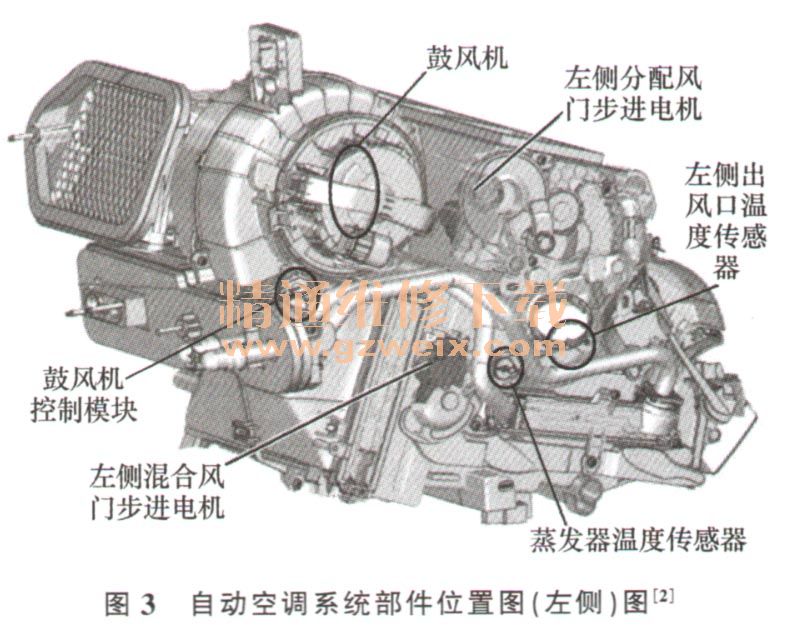

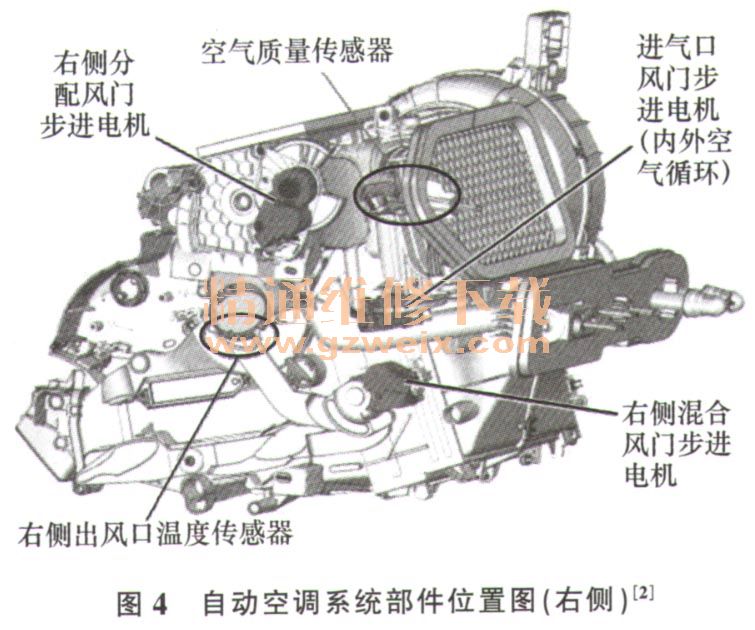

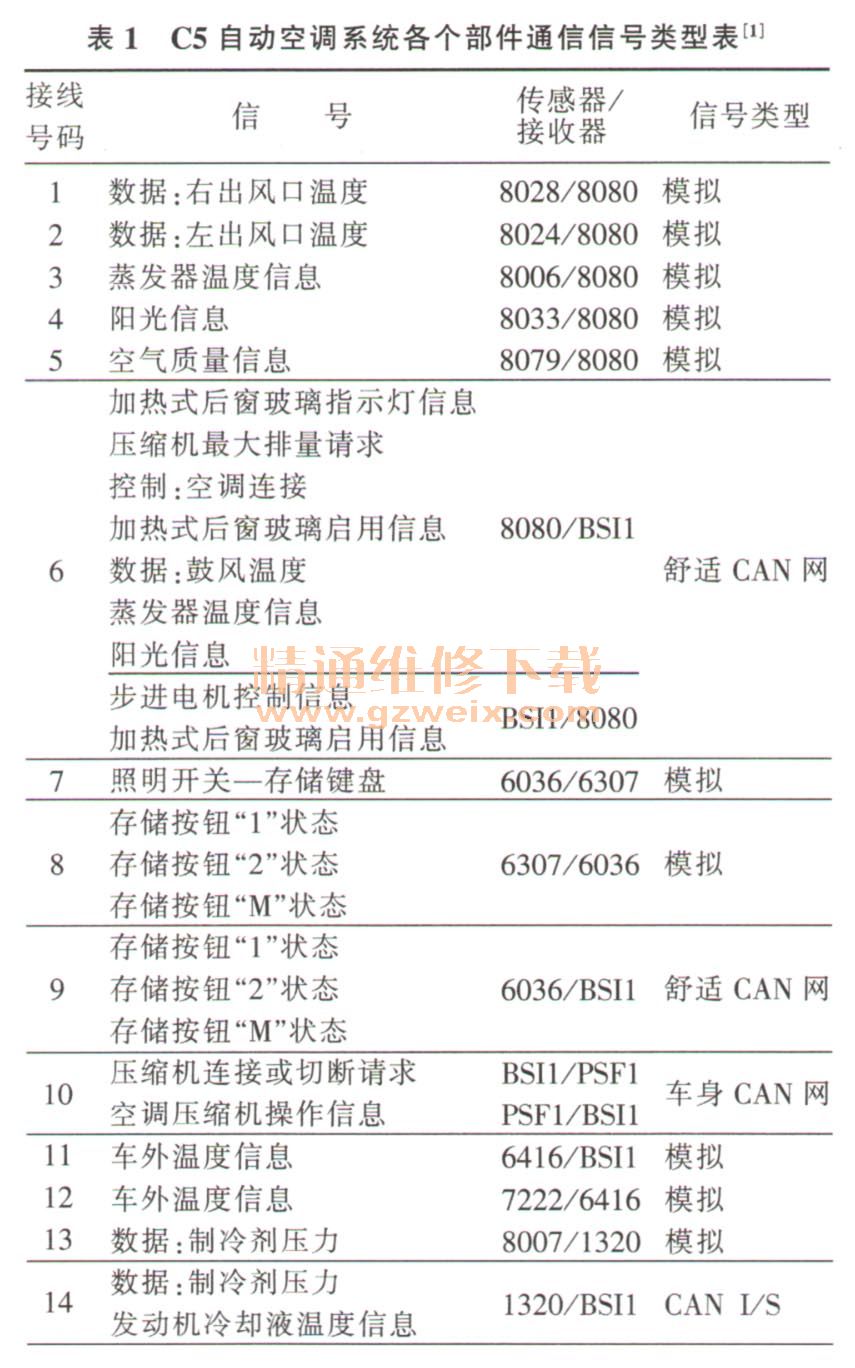

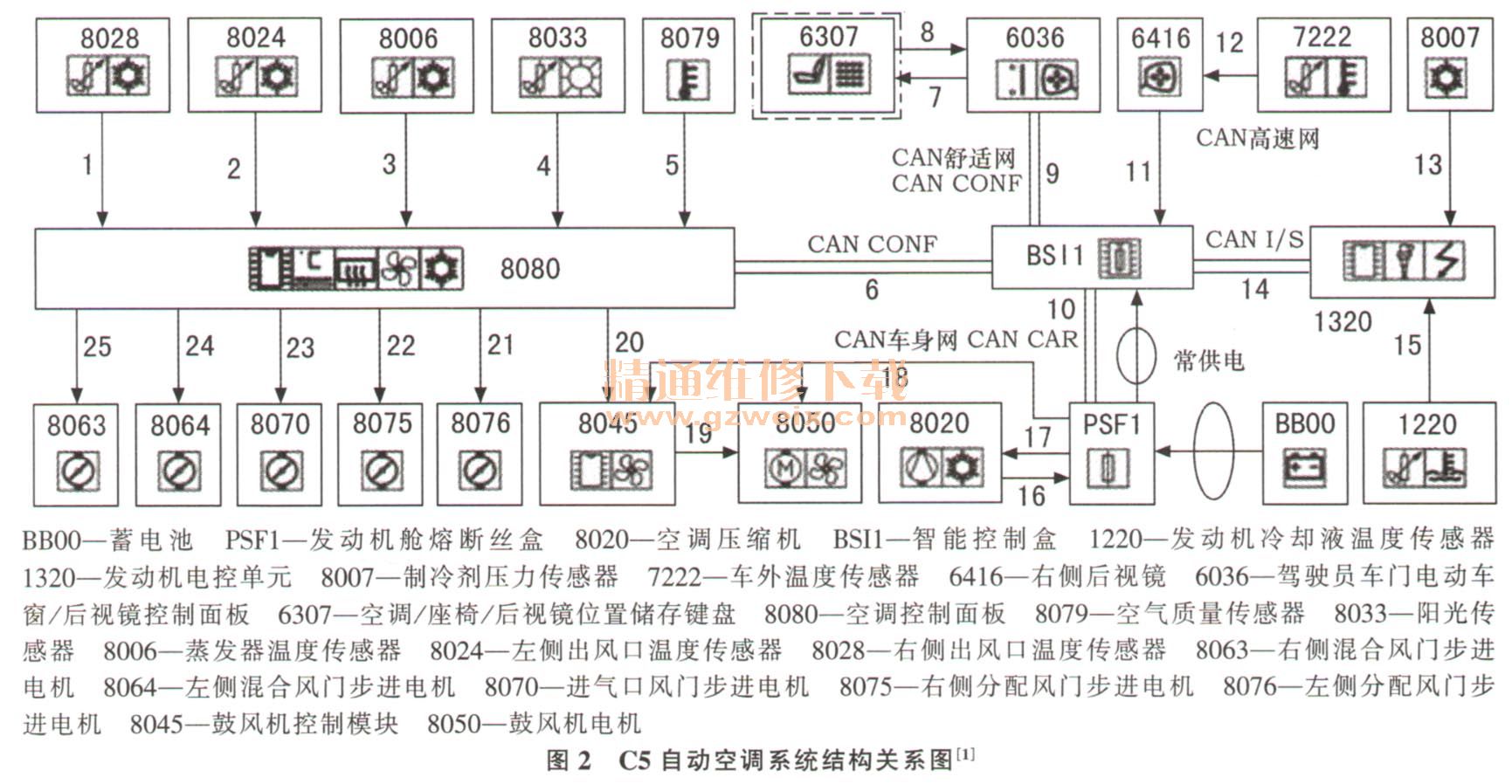

图1为C5自动空调系统各部件连接电路图。图2为C5自动空调系统结构关系图，图2中各个部件通信信号类型参见表1。图3与图4为自动空调系统部件位置图。
