东风雪铁龙C5自动空调系统工作原理及自诊断系统

来源：汽车电器作者：佚名 2015-07-25 08:35:53

    空调控制面板8080接收出风口温度传感器信息、蒸发器温度传感器信息、阳光传感器信息、空气品质传感器信息，控制左／右分配风门步进电机、进气口风门步进电机、左／右混合风门步进电机的工作，并将接收的信息及控制执行机构的相关信息通过舒适CAN（CAN CONF ）网络通信协议，发送给智能控制盒BSI1.
    位于右侧后视镜内部的车外空气温度传感器，将车外空气温度信息发送到智能控制盒BSI1。
    发动机电控单元1320，接收发动机冷却液温度传感器及制冷剂压力传感器的信息，控制空调系统冷凝器风扇的工作，并将发动机冷却液温度信息及空调系统制冷剂压力信息通过高速CAN（CAN I/S ）网络通信协议发送给智能控制盒BSI1.
    智能控制盒BSI1接收到来自空调控制面板、车外温度传感器、发动机电控单元的信息，再根据用户设定的车内温度环境，按照人体舒适性参数要求，授权发动机舱熔断丝盒PSF1控制空调压缩机8020的接通或切断。
    配置电控座椅的C5轿车，可以通过驾驶员车门电动车窗／后视镜控制面板，储存用户设定的空调运行参数及电动座椅／电动后视镜位置参数，并将该信息通过舒适CAN（CAN CONF ）网络通信协议发送给BSI1，当用户运行空调时，将恢复到储存的空调运行状态。

    3 C5自动空调系统诊断工具功能
    3.1读取故障
    1）诊断仪读取空调控制面板中的故障，如表2所示。

    2）存在于智能控制盒BSI1内的故障，如表3所示。

    3.2读取参数
    1）传感器状态如表4所示。

    2）电机驱动状态如表5所示。

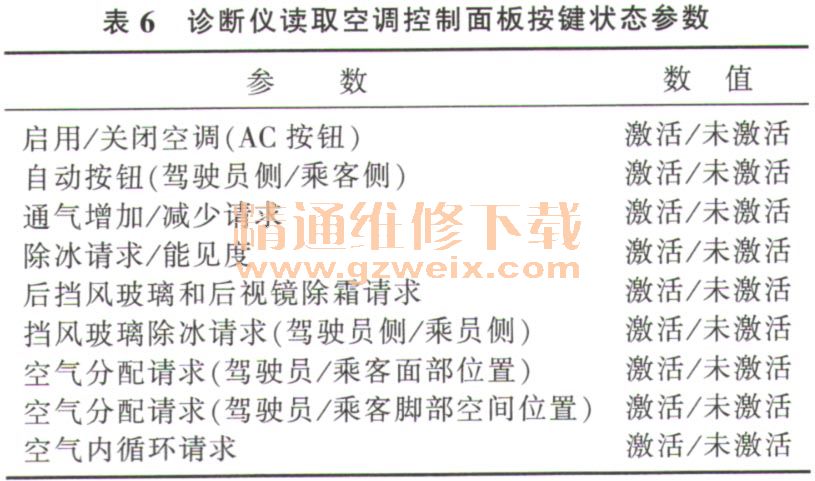

    3）空调控制面板按键状态如表6所示。

    3.3执行器测试

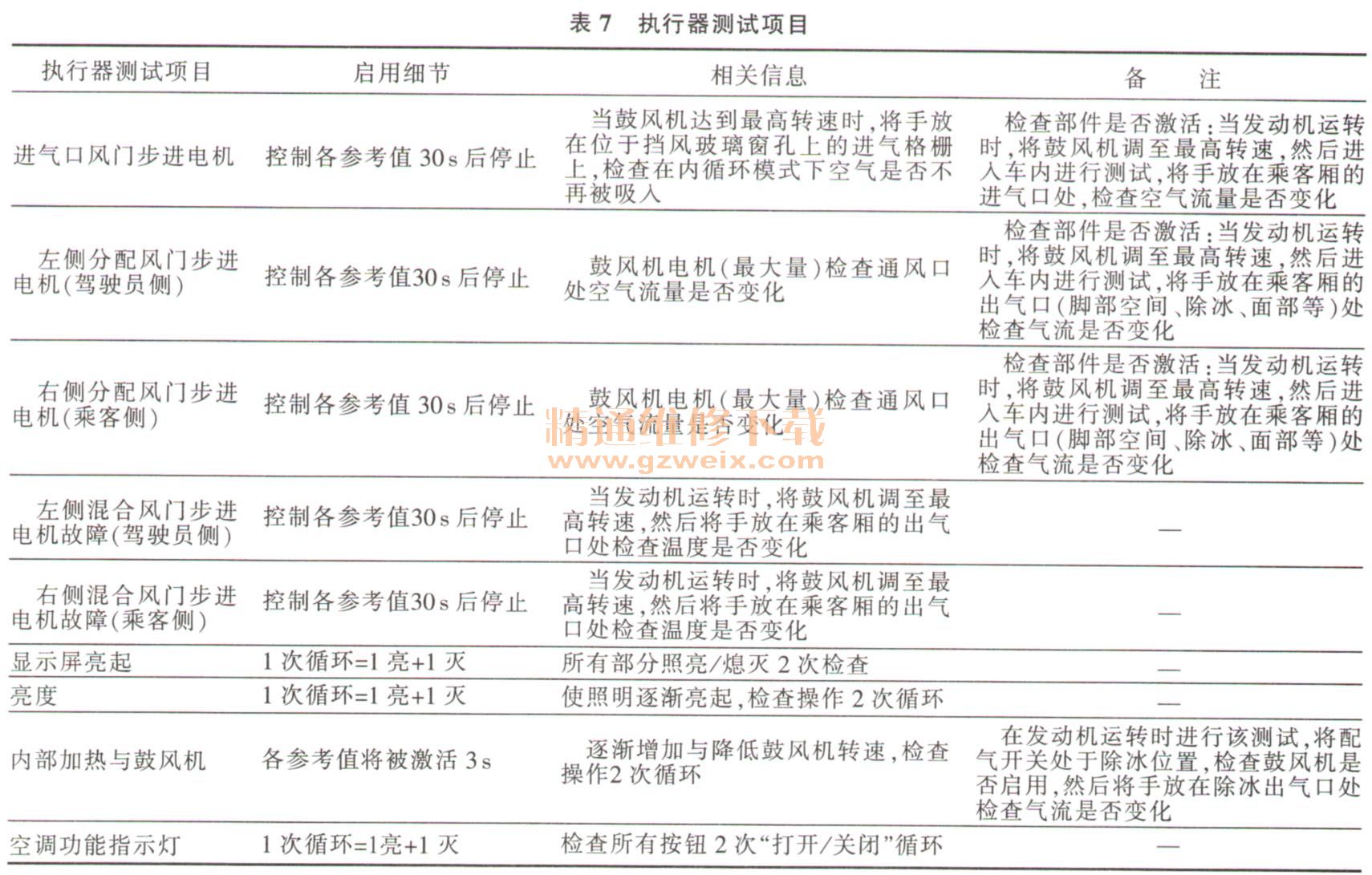

    执行器测试项目如表7所示。
