机油泵用螺栓固定在下部曲轴箱内。发动机处于静止状态时通过机油尺确定油底壳内的机油油位。
    2．曲轴传动机构

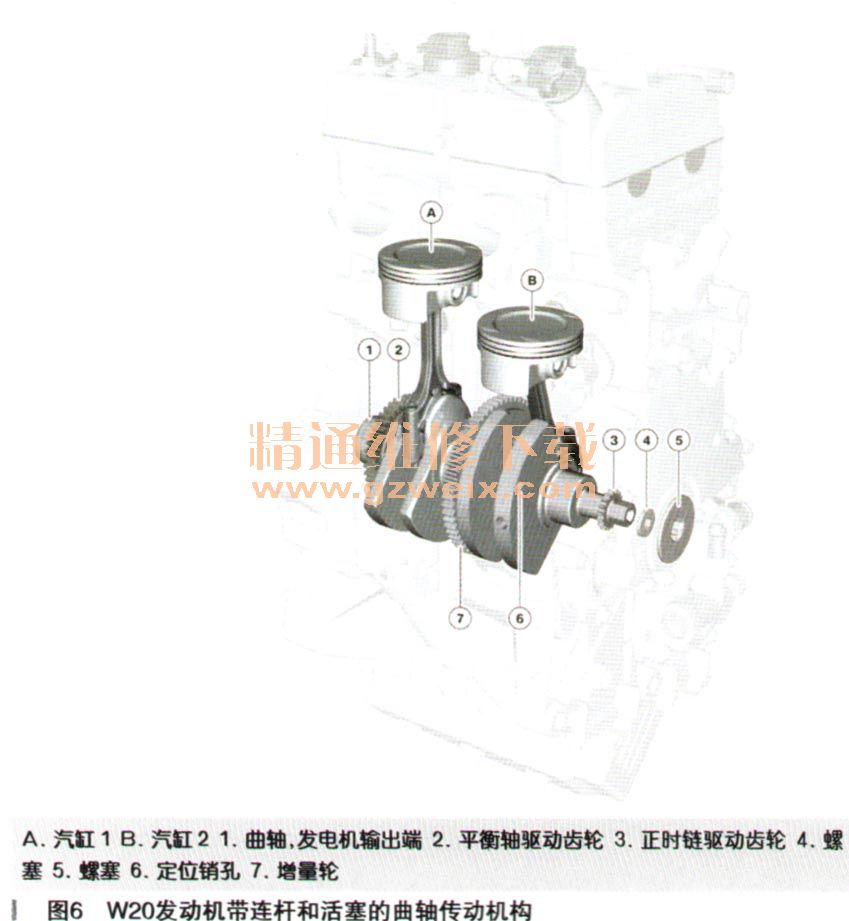

    曲柄轴颈偏置90°的曲轴是2缸直列发动机的核心部件，如图6所示。由直接通过曲轴驱动的两个平衡轴确保发动机运行平稳。

     （1）带轴承的曲轴（如图7所示）

    曲轴：曲轴由高强度钢锻造而成，行程为66mm，在3个轴颈处通过无铅多材料滑动轴承进行定位。曲柄轴颈的直径与主轴承的直径相同，为42mm。用于调节轴向问隙的两个止推垫圈位于中部主轴承上。
    轴承框架：上部曲轴箱和轴承框架支撑曲轴轴瓦和平衡轴轴瓦。两个部件在多处用螺栓固定在一起。扭转轴曲轴通过一个张紧的扭转轴与增程电机形成动力连接。
     （2）连杆和活塞（如图8所示）

    113 mm长的连杆由钢材锻造而成，采用传统的加上方式。连杆在42mm的轴颈处分为两部分，铣削面较平。除使用连杆螺栓固定外，还使用定位销来定中心。连杆轴瓦采用无铅多材料轴承设引。小连杆头带有用于支撑18rnn活塞销的黄铜套管。轻合金封闭式活塞采用铸造设计，仅重约200g。活塞销朝进气侧偏置0.8mm。
