详解现代/起亚车系无钥匙进入和按钮启动系统(下)
来源:汽车维修技师  作者:佚名  2015-11-21 08:54:55


   (五)智能钥匙注册
SMK2.5/2.7系统所能注册的智能钥匙也只有两把,操作步骤与SMK1.0/2.0系统类似,不过在注册钥匙期间SMK1.0/2.0系统是需要将智能钥匙插入到钥匙锁筒进行注册,但是SMK2.5/2.7系统则是要把智能钥匙抵在启动/停止按钮上进行注册,而且一定要按照原厂诊断仪的提示进行操作,否则极容易注册失败。
    四、SMK3.0版本无钥匙进入和按钮启动系统介绍
    SMK3.0版本是当前现代起亚车系最新的SMK系统,主要配置的车型是现代汽车的捷恩斯和起亚汽车的2015款新嘉华,该系统的结构组成、主要功能、警告控制和失效保护等均与SMK2.5/2.7系统并没有太大的区别。主要变更的是以下几个项目:
    .遥控频率变更为433Hz
    .可以匹配的智能钥匙数量为3把
    .新增加卡片式智能钥匙
    .新增加智能后备箱开启功能,在车辆处于闭锁状态下,驾驶员携带智能钥匙在行李箱70cm的区域内停留3s以上的时间,后备箱会自动开启
    .诊断仪通过UDS与SMK系统进行通信

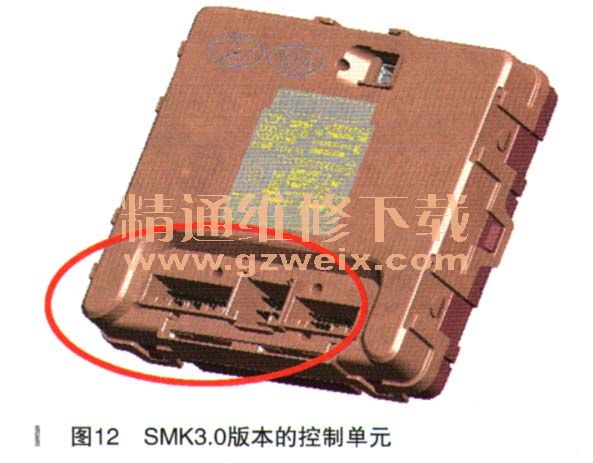

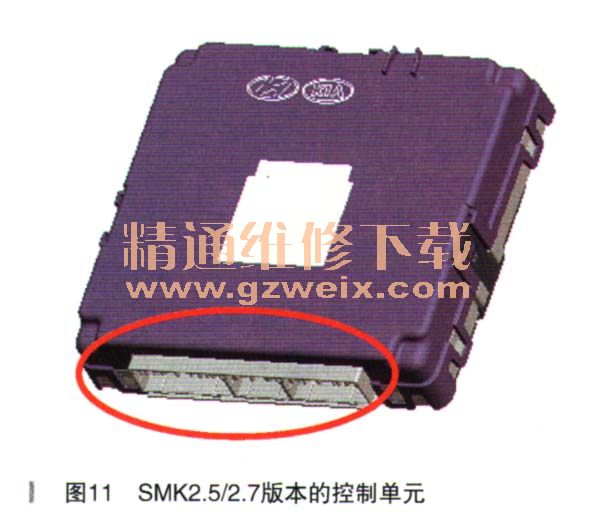

    由于SMK3.0版本的系统结构与SMK2.5/2.7版本几乎相同,为了区别SMK3.0系统,对SMK控制单元的插接器位置进行了调整,如图11、图12所示。



    五、SMK系统诊断
    在对SMK系统进行诊断之前,首先要确定的是SMK系统的故障现象与功能之问的关系,有些故障现象实际上也是系统功能的体现。例如当换挡杆锁止装置中的P挡位开关发生断路的故障时,SMK控制单元就不能接收到这一开关的搭铁信号,那么电源模式只能回到ACC模式,这样就会导致系统无法主动或被动闭锁车门,同时还会激活蜂鸣器报警,在正常情况下当电源模式是在ACC状态同样也是这样的现象,所以这种现象说明了SMK系统的控制是正常的,原因只是某些方面的条件没有达到要求,SMK系统控制电源模式回到OFF状态的首要条件就是接收到P挡位的信号。所以我们无论对哪种系统进行故障诊断之前,首先要明白系统的原理和功能,只有这样才能达到事半功倍的效果。对于SMK系统的诊断除了要通过现象分析之外,还必须应用诊断仪进行实际的检测。
    应用检测仪主要进行的是以下这几方面的检测:
    .使用诊断仪对SMK系统进行白诊断读取故障码(故障码包括当前故障码和历史故障码)
    .使用诊断仪读取SMK系统的数据流
    .使用诊断仪检查LF天线的状态
    .使用诊断仪驱动LF天线,检查LF天线和智能钥匙
    .使用诊断仪读取SMK系统的状态信息,这些信息包括注册钥匙的数量以及是否注册成功等
    .使用诊断仪对SMK系统进行初始化、智能钥匙注册等操作
    在实际的维修当中我们经常会用到配件互换的方法去排除故障,而在SMK系统中,智能钥匙是不能够进行互换的,其他的部件中ESCL电子转向锁和SMK控制单元是可以与同款车型进行互换,但是前提是两辆车的SMK系统必须在配件互换之前进行系统的初始化,否则两辆车的这些配件都可能会由于误操作而报废。还有就是关于发动机ECU的互换问题,在实际的维修当中,有些车型的发动机ECU可以互换,但是大多数配置SMK系统的车型却不能互换发动机ECU,所以这个问题还是需要实践多积累。
