宝马X3/4加装M Performance转向盘
来源:汽车维修技师  作者:佚名  2015-11-24 09:10:49

    1.加装套件编号
    32 30 2 287 655转向盘;
    32 30 2 287 656转向盘。
    2.部件一览图(如图1所示)

    3.准备工作
    ·必须提前拆卸下列构件:
    ·气囊模块
    ·转向盘
    ·标配饰板
    ·多功能按键
    ·连接电缆
    ·换挡拨片(如果有)
    ·主动振荡器(ASE),包含电子设备模块(如果有)
    4.安装

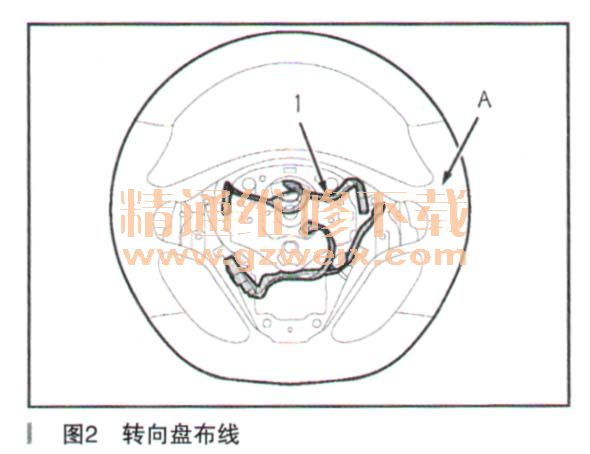

    必须在M Performance转向盘A中沿用相同的系列转向盘布线。根据ISTA安装电缆(1),如图2所示。
仅用于带SA 5AD的车型(偏离车道警示装置):使用标配安装中的活动振动器(ASE)(1)栓。将主动振荡器(ASE)(1)和电砰设备模块(2)安装在M Performance转向盘A内。利用4.5N·m±0.5N·m拧紧主动振荡器(ASE)(1)的螺栓。根据ISTA组装M Performance转同盘。

    5.结尾工作和编码
    加装系统与编程和编码无关。
    ·根据ISTA编号32 33······安装M Performance转向盘
    ·导线连接汽车蓄电池接线柱
    ·执行功能测试
    ·按照图示即可完成汽车组装
