三、机械增压器冷却系统
（一）部件位置

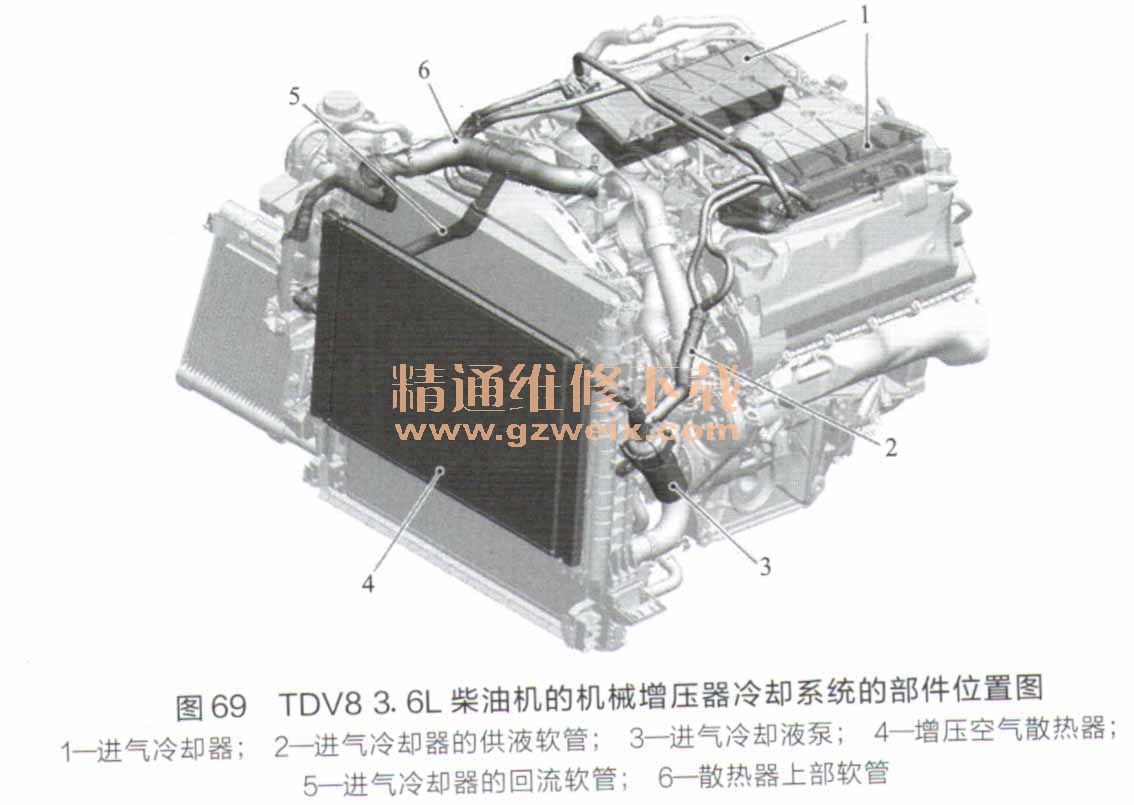

TDV8 3. 6L柴油机的机械增压器冷却系统的部件位置图如图69所示。
机械增压器冷却系统独立于发动机冷却系统工作，但通过散热器顶部软管与后者相连。与发动机冷却系统的连接能帮助适应热膨胀和回收机械增压器冷却系统中的冷却液，并使增压器冷却系统能够加注和排出冷却液。
（二）控制流程
TDV8 3. 6 L机械增压器冷却系统的电控流程图如图70所示。

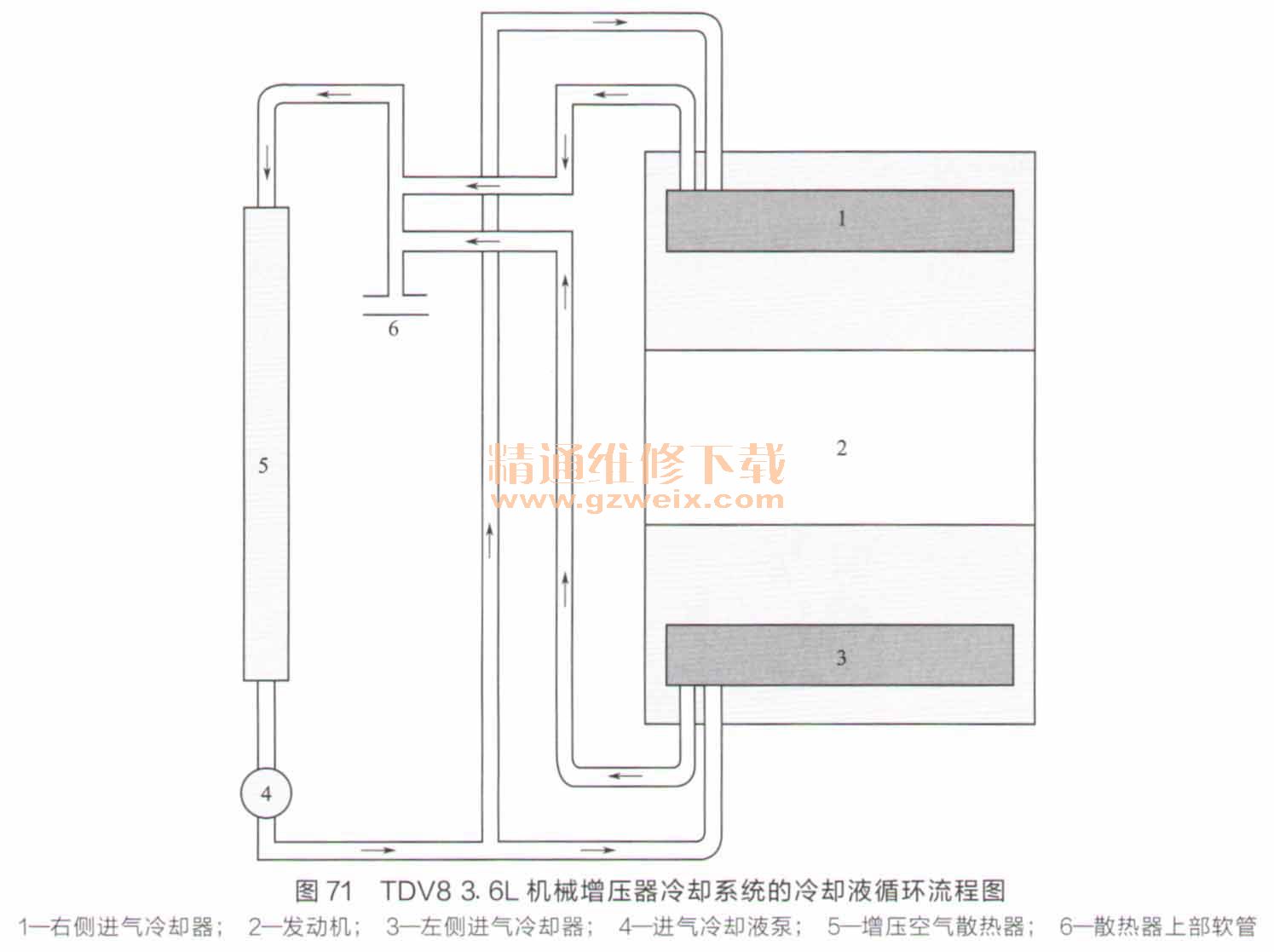

TDV8 3.6L机械增压器冷却系统的冷却液循坏流程图如图71所示。
进气冷却液泵电源由进气冷却液泵继电器提供。当该继电器通电时，会将蓄电池电源通过蓄电池接线盒2并联到增压进气冷却液泵。
该继电器的工作由发动机控制模块控制当点火开关处于电源模式6时，进气冷却液泵继电器将持续通电。当进气冷却液泵运行时，冷却液从泵出口流到进气冷却器、进气散热器，然后流回泵进口。
