四、附件驱动系统
  （一）部件位置

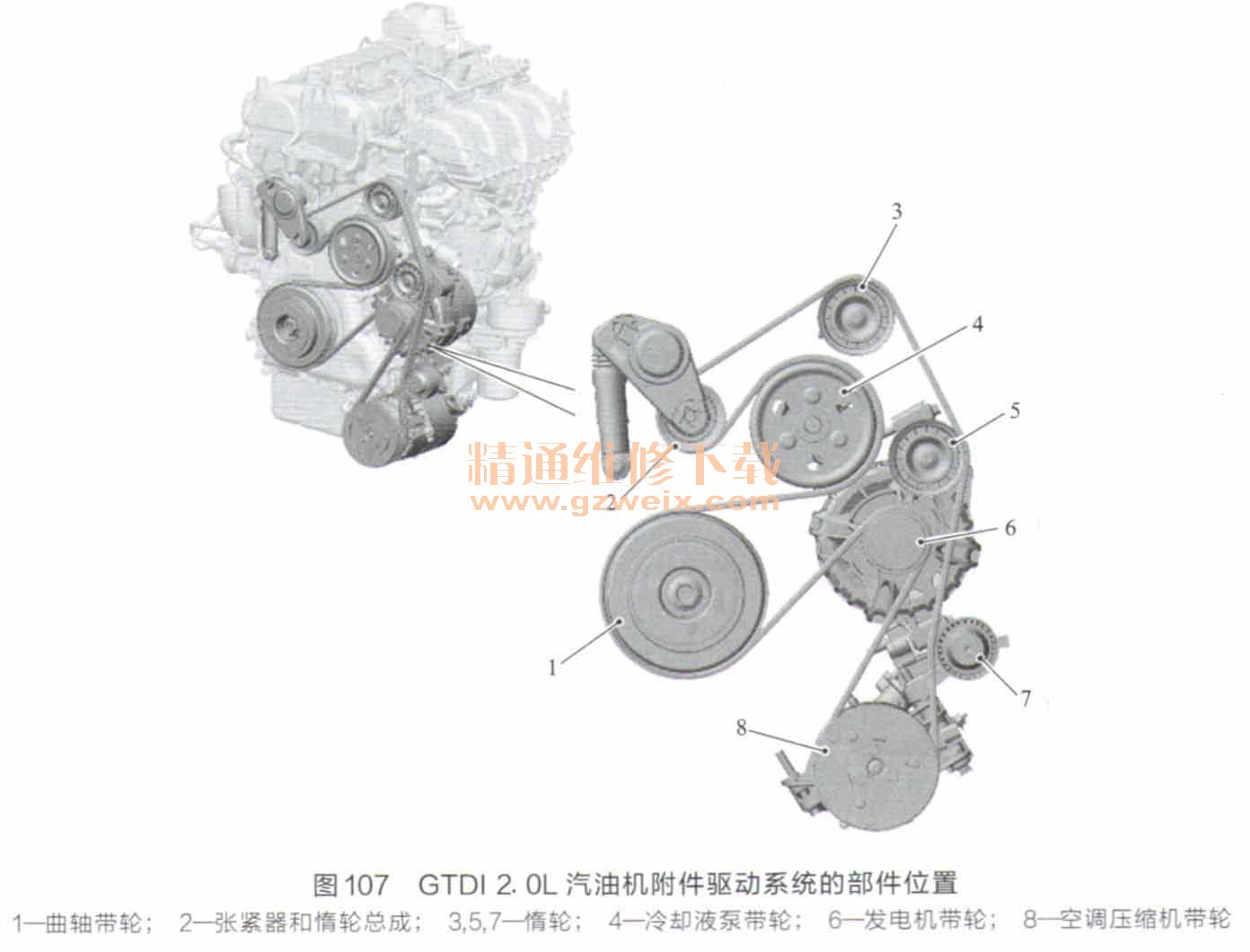

    GTDI 2. 0L汽油机附件驱动系统的部件位置图如图107所示。

（二）部件说明
    曲轴带轮利用皮带为附件提供动力。皮带由张紧器自动预紧并绕在惰轮（可偏转）上。惰轮使皮带与附件带轮保持最大程度的接触，提供足够的摩擦力，这样可以确保附件的传动不会打滑。
皮带的肋状外形可使尺寸精度提高。肋状的表面经过特殊处理，以降低噪声。
