剖析路虎/捷豹GTDI 2. 0L汽油发动机技术
来源:本站整理  作者:佚名  2016-01-09 09:57:43

    七、进气分配和过滤系统
  (一)部件位置

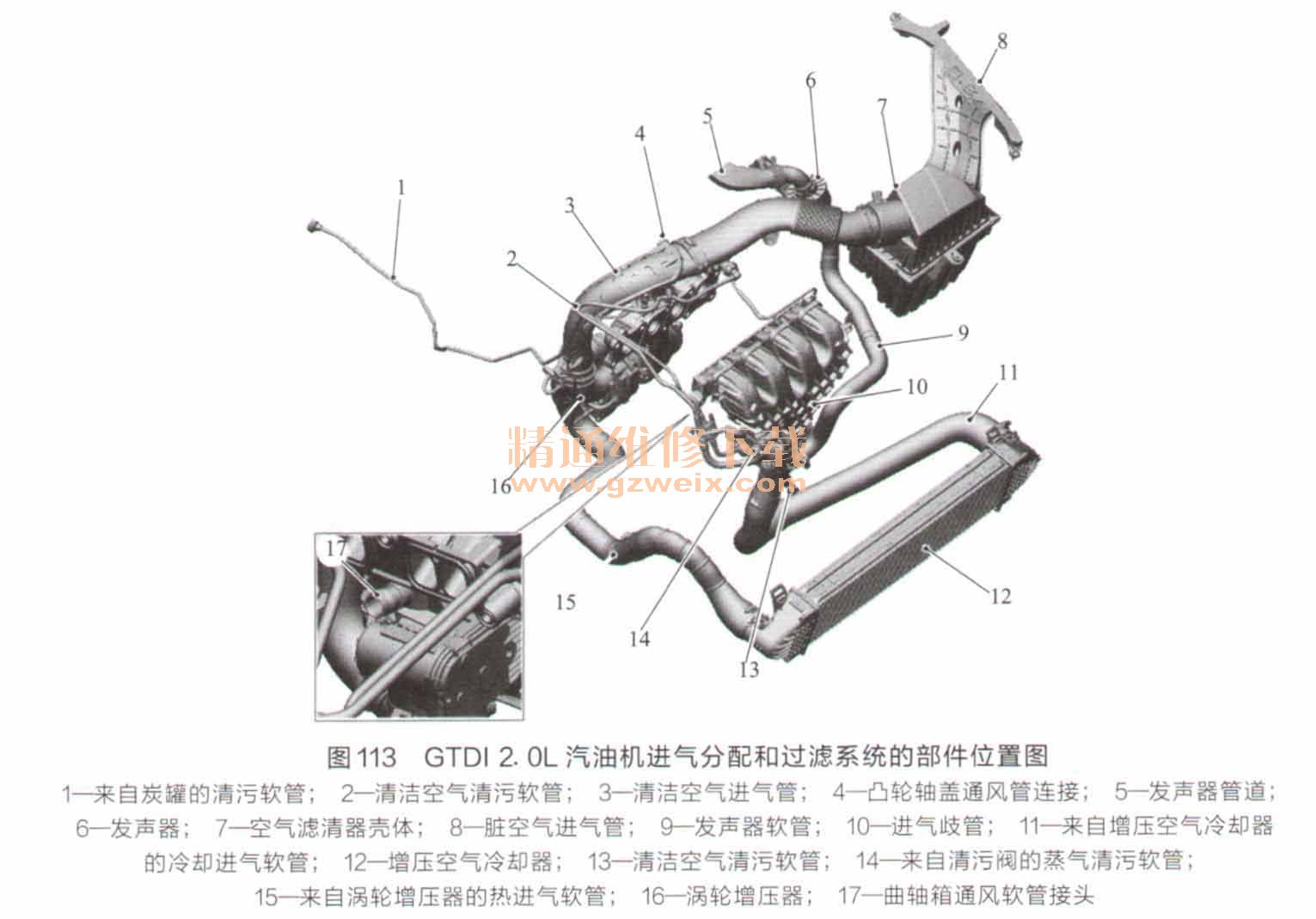

    GTDI 2. 0L汽油机进气分配和过滤系统的部件位置图如图113所示。
GTDI 2. 0L汽油机进气分配和过滤系统的部件位置图
    从过滤器出来的清洁空气经过空气滤清器风挡室内的一条管道,穿过空气质量流量传感器,然后进人通往涡轮增压器的清洁空气管。在涡轮增压器内,清洁空气由涡轮压缩机叶轮压缩。压缩的热空气从涡轮增压器通过一根软管传到增压空气冷却器。冷却后的空气从增压空气冷却器流人电子节气门,电子节气门由发动机控制模块控制,从而精确控制进人进气歧管的空气量。
  (二)部件说明
    GTDI 2. 0L汽油机进气歧管结构如图114所示。
GTDI 2. 0L汽油机进气歧管结构
    发声器包括一个软管(连接在电子节气门连接管上)、一个发声器总成和通向乘客车厢的管道。进气噪声从进气管通过软管传至发声器。进气噪声由发声器内的膜片调节,于是在车辆大力加速时,雄浑的发动机进气声就会传至乘客车厢。

上一页  [1] [2] [3] [4] [5] [6] [7] [8] [9]  下一页
