5.媒体接口控制模块(Universal Media Interface ( UMI))部件说明

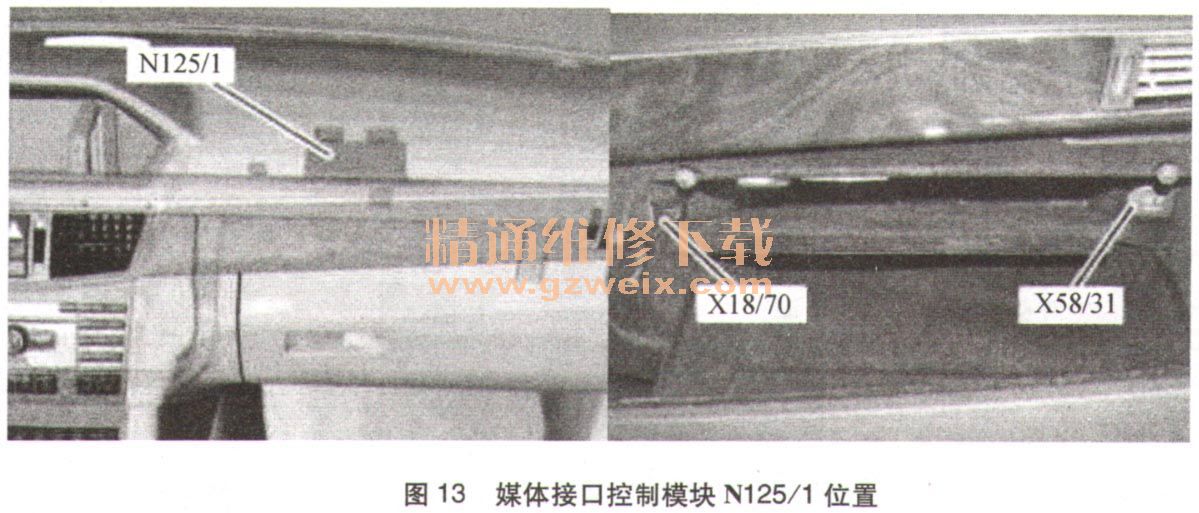

媒体接口控制模块N125/1位于手套箱后面(图13),主要任务为通过直通线路和媒体定向传输系统MOST接收信号和传输信号。数据传输通过媒体接口电气连接器(X18/70)和“Mitsumi CAM62”连接器。
各NTG版本的多媒体接口控制模块功能基本相同。

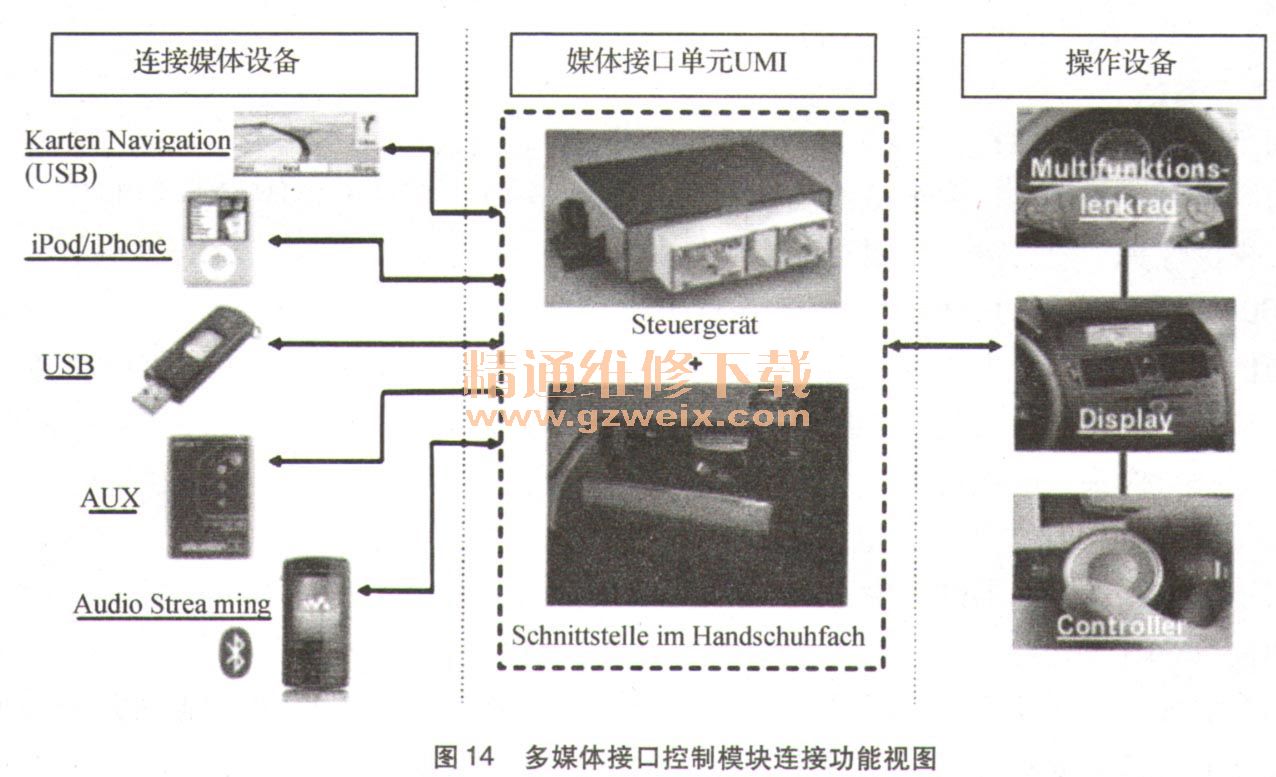

多媒体接口控制模块连接功能视图,如图14所示。
6.倒车摄像Backup Camera功能简介

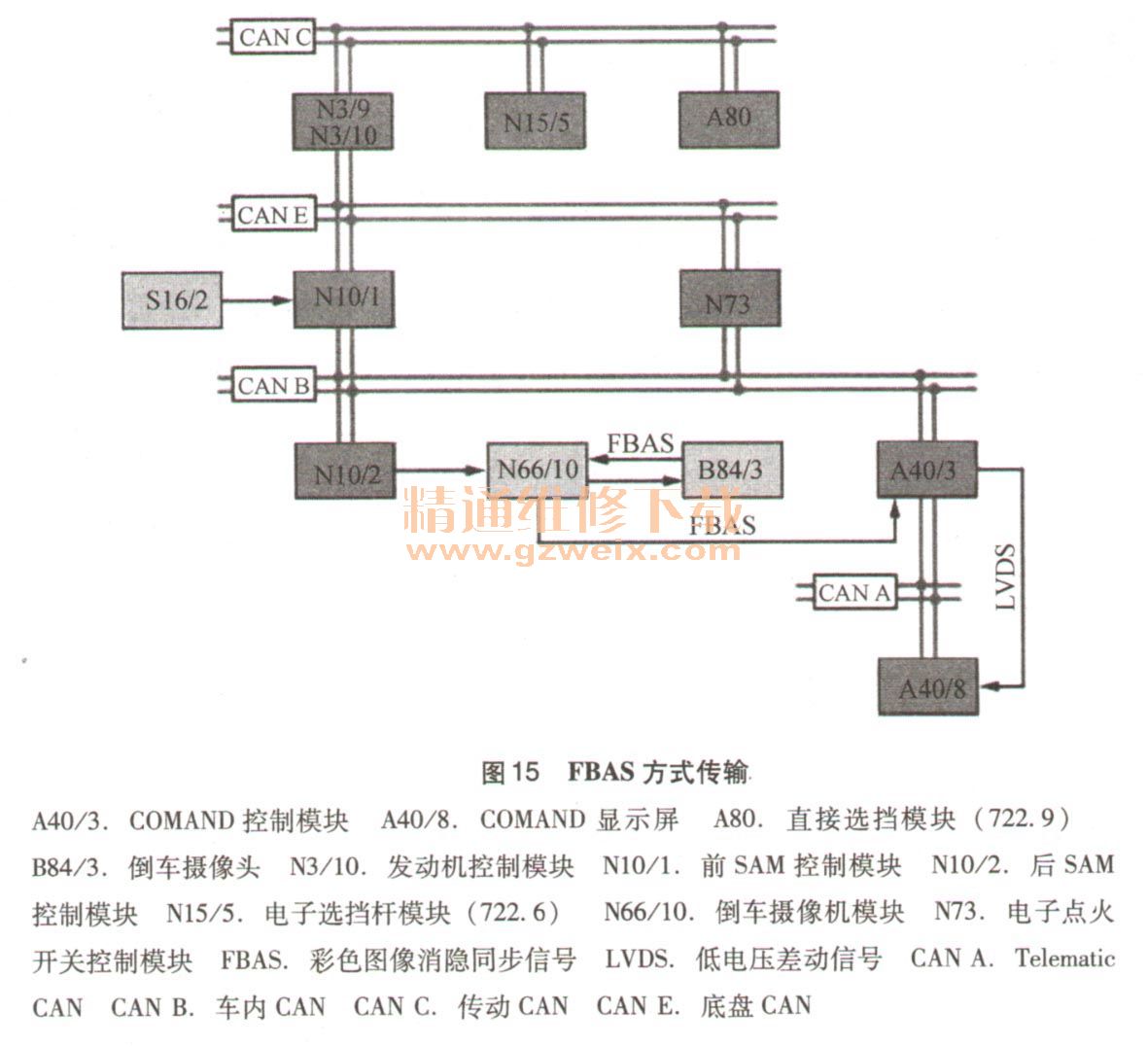

倒车摄像头发送至倒车摄像控制模块的数据采用FBAS方式传输(图15)。
倒车摄像系统功能:
当满足以下条件时,倒车摄像功能启用:“电路15”接通、COMAND控制模块A40/3内的后视摄像头功能已激活、倒挡已接合。
E300后视摄像头功能顺序(截至2011年2月28日的车辆):
当倒挡接合时,后视摄像头B84/3由后视摄像头电源模块(N66/10)供电。在左侧倒车灯(E3 e3)和右侧倒车灯(E4e3)被促动时,后侧信号采集及促动(SAM)控制模块也会促动后视摄像头供电模块。
关于“倒挡接合”状态的定义如下:
对于装配手动变速器的车辆:“倒挡接合”信息通过倒车灯开关S16/2的状态检测,该状态由前SAM控制模块N10/1直接读入。
对于装配722.6变速器的车辆:“倒挡接合”信息电子换挡杆模块控制模块N15/5通过CAN C发送,发动机控制模块N3/10经CAN E将此信息传输至前SAM控制模块。
对于装配722.9变速器的车辆:“倒挡接合”信息通过变速器控制模块Y3/8n4通过CAN C发送,发动机控制模块N3/10经CAN E将此信息传输至前SAM控制模块。
在前SAM控制模块内有两个微信息处理器,一个用来控制基本功能(如外车灯等),另一个用来执行中央网关功能。这两个处理器通过车内CAN进行内部通信。前SAM控制模块通过CAN B将该信号发送至后SAM控制模块。后SAM控制模块随后促动后视摄像头供电模块向后视摄像头供电。
后视摄像头拍摄的画面作为复合视频基带信号CVBS通过后视摄像头供电模块传送至COMAND控制模块。COMAND控制模块随后通过CAN A激活COMAND显示屏A40/8,并将后视摄像头拍摄的画面信息通过低电压差动信号(LVDS)线直接传送至COMAND显示屏,然后显示。

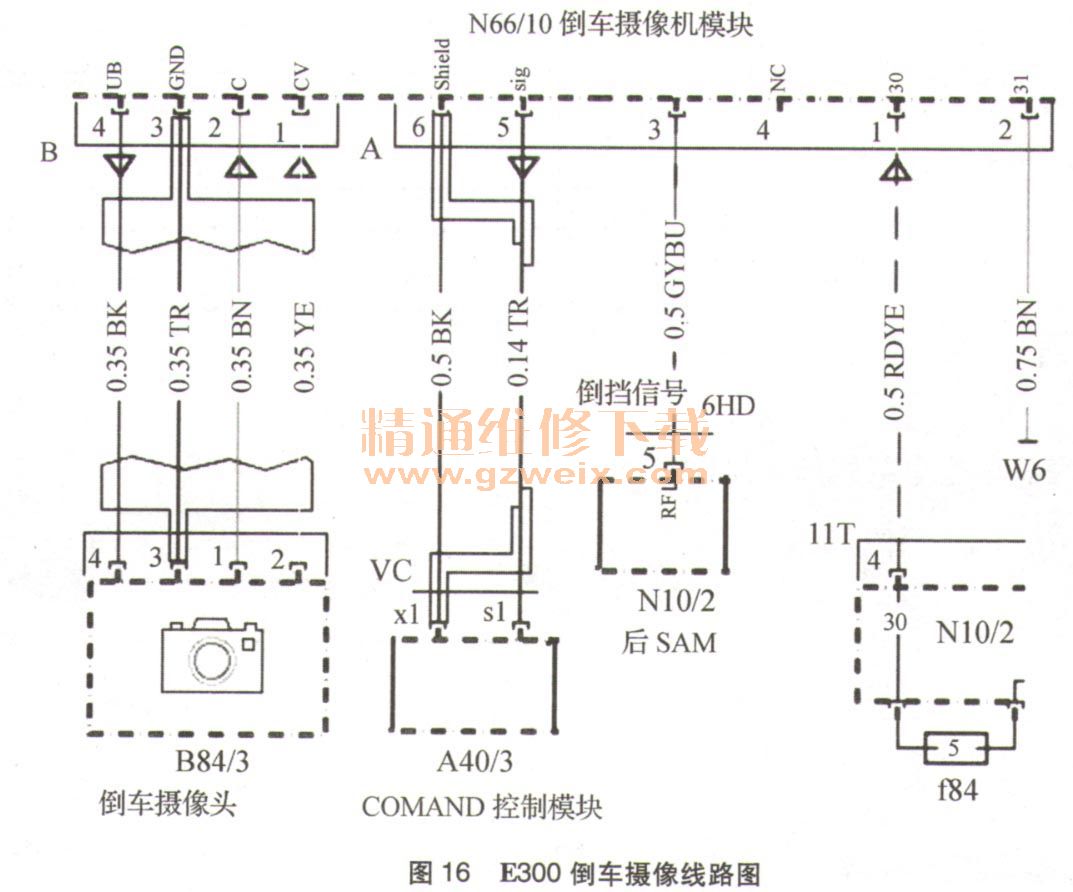

E300倒车摄像线路图(截至2011年2月28日的车辆),如图16所示。
