三、捷达BJG 2V电喷发动机（生产日期：2006年3月20日之后）、宝来BWG 2V发动机、高尔夫BJH发动机

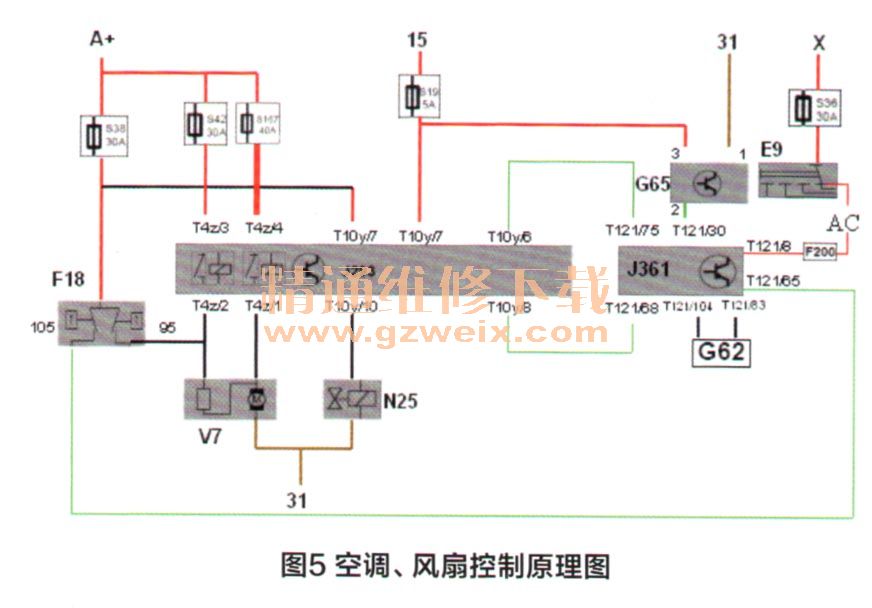

    捷达BJG 2V电喷发动机、宝来BWG 2V发动机、高尔夫BJH发动机风扇控制器零件号：L1GD919506C，其空调控制原理、风扇控制原理如图5所示。

    F18一双温开关（热敏开关，1档：950C；二档：105℃） ;A＋一蓄电池正极；15一点火开关供电线（15#） ; 31一接地线；X-卸荷线；G65一高压传感器；E9一空调鼓风机开关；AC-AC开关；F200一外界温度开关；J361一发动机控制单元；G62-水温传感器；J293一风扇控制单元；N25一压缩机电磁离合器线圈；V7一散热器风扇。工作原理说明如下。
    1.T10/8 T121/68信号线的作用
    J293的T10/8是通过J361的T121/68控制接地来接通压缩机MK和风扇的低速挡，当打开AC开关时，如果外界温度开关大于5℃以上，J361的T121/8得到一个12V的开空调请求信号，然后J361根据高压传感器、水温传感器及发动机负荷等确定是否符合开启空调的条件，如果符合则通过J361的T121/68对J293的T10/8接地，传输给J293一个低电位，压缩机吸合且风扇开始以低速挡运转。
    2.T10/6 T121/75信号线的作用
    当双温开关F18的二档开关将信号（12V电压）传递给J36）的T121/65时，或G65将16bar压力信号（方波电压）传递给J361时，J361通过T121/75将J293的T10/6信号接地，风扇开始以高速运转。
