剖析全新迈瑞宝XL 1.5T车型技术亮点

来源：汽车与驾驶维修作者：佚名 2016-06-13 13:24:58

    二、车身电气
    1．电源
   （1）蓄电池
    迈锐宝XL采用了AGM蓄电池，容量为80 Ah，蓄电池位于行李舱的左侧饰板内，必须使用专用的充电设备为蓄电池充电。
   （2）电源分配中心

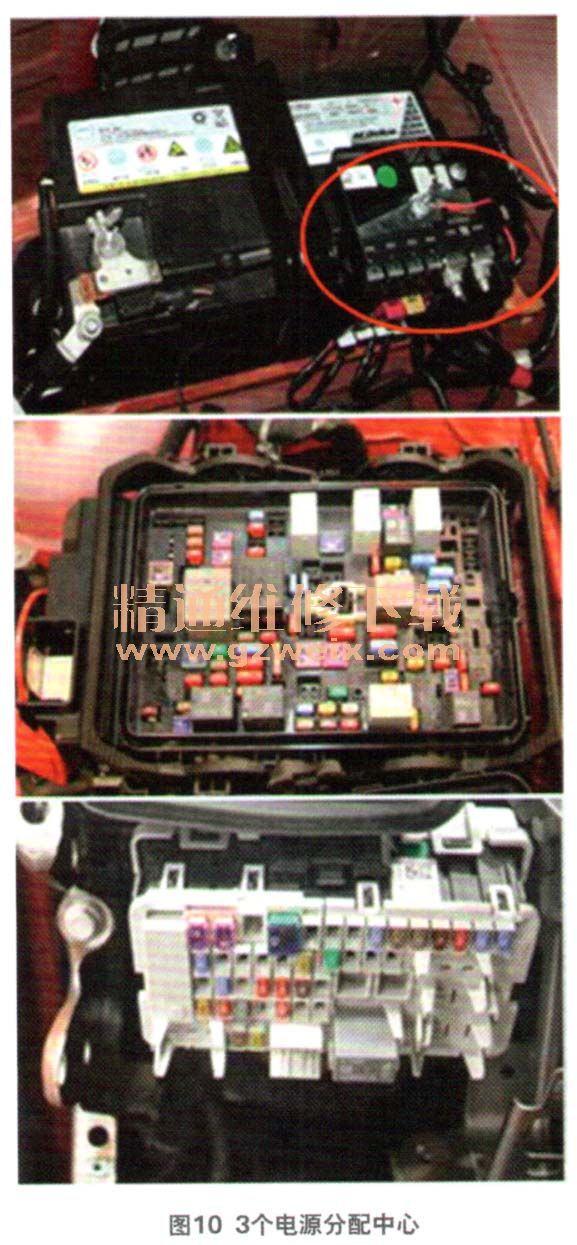

    迈锐宝XL全车有3个电源分配中心（图10），分别为：蓄电池熔丝盒，位于蓄电池正极处；发动机舱熔丝盒，位于发动机舱左侧；仪表板熔丝盒，位于转向盘左侧。

（3）电源稳压器模块

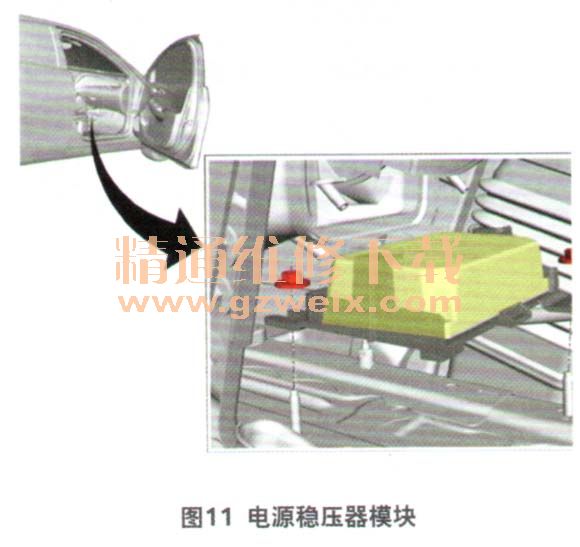

为防止车辆起停瞬间电压不稳定，迈锐宝XL配备了电源稳压器模块（图11）。该模块位于中央通道的前方，用于在起停工作瞬间向部分控制单元提供稳定的电源。

    2．车载网络

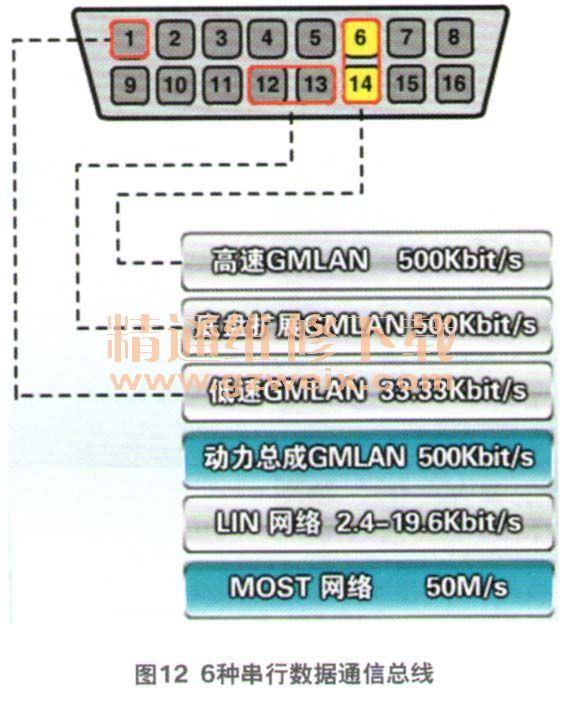

    迈锐宝XL全车采用了6种串行数据通信总线，分别是：高速GMLAN、底盘扩展GMLAN、动力总成GMLAN、低速GMLAN, MOST网络和」N网络（图12）。

   （1）高速GMLAN网络

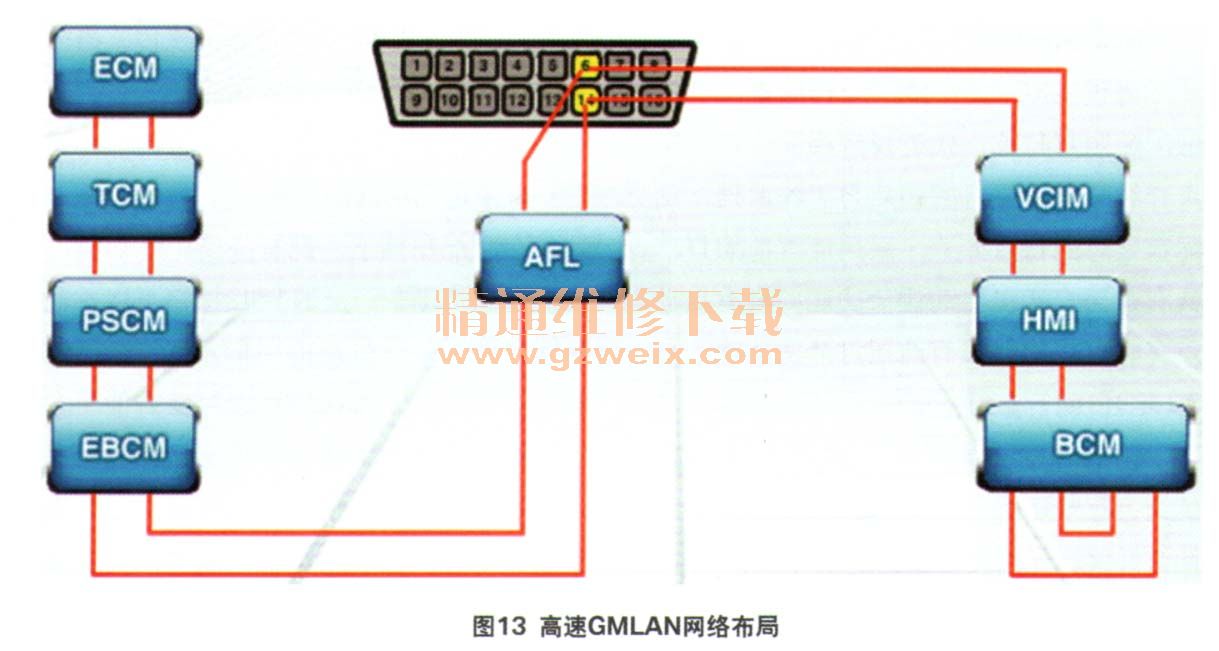

    连接于高速GMLAN网络的控制单元如图13所示。高速GMLAN网络中的控制单元采用串行连接形式，终端电阻分别设置在ECM和BCM内部。网络通信线路采用串行数据传递信号，线路上的电压分别是；GMLAN（＋）2.5～3.5 V, GMLAN（一）1.5～2.5 V。

   （2）底盘扩展GMLAN网络
    连接于底盘扩展GMLAN网络的控制单元如图14所示。底盘扩展GMLAN网络也属于高速网络，终端电阻分别设置在SDM和EBCM的内部。

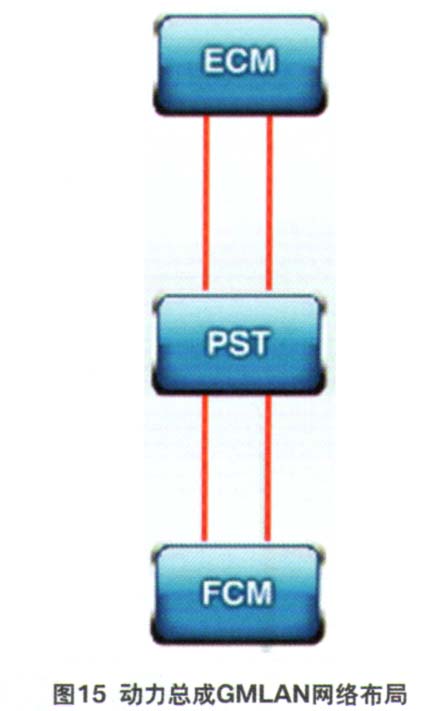

   （3）动力总成GMLAN网络
    连接于动力总成GMLAN网络的控制单元如图15所示。动力总成GMLAN网络也属于高速网络，终端电阻分别设置在ECM和FCM的内部。

   （4）低速GMLANPJ络
连接于低速GMLAN网络的控制单元如图16所示。迈锐宝XL的低速GMLAN网络上的所有控制单元主要通过并联方式连接。

   （5） LIN网络
    迈锐宝XL车辆数据通信网络还大量使用了LIN网络总线，包括BCM与其控制的执行器或信号传感器，以及日VAC与控制面板，座椅记忆控制单元与外后视镜控制开关等（图17）。
