（6） MOST网络

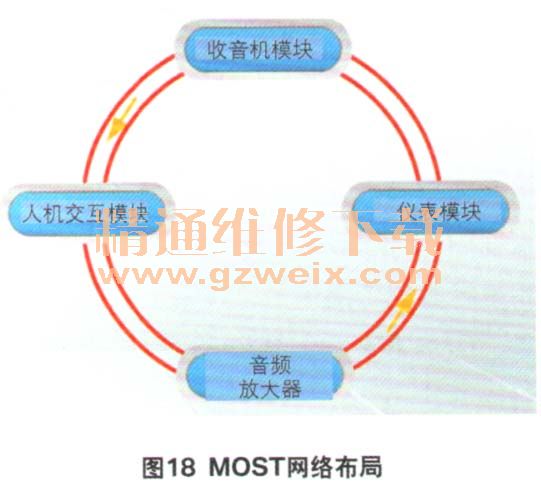

    迈锐宝XL在Mylink信息娱乐系统上使用了MOST网络。MOsT网络是用于多媒体数据传输的通信网络，最高传输速度可以达到50 Mbitls，可以实时传输图像、音频和控制信息。Mylink信息娱乐系统MOST网络由图18所示的4个模块按照确定的顺序闭环连接而成。

    MOST网络出现通讯中断将会使Mylink信息娱乐系统功能失效。如果MOsT网络出现故障，可以做如下检查：检测在收音机模块是否存在故障码“00028— MOST总线”，或在人机交互模块是否存在故障码“00029MOST总线性能”，如需进一步缩小MOST网络故障诊断范围，需查看收音机模块数据流。

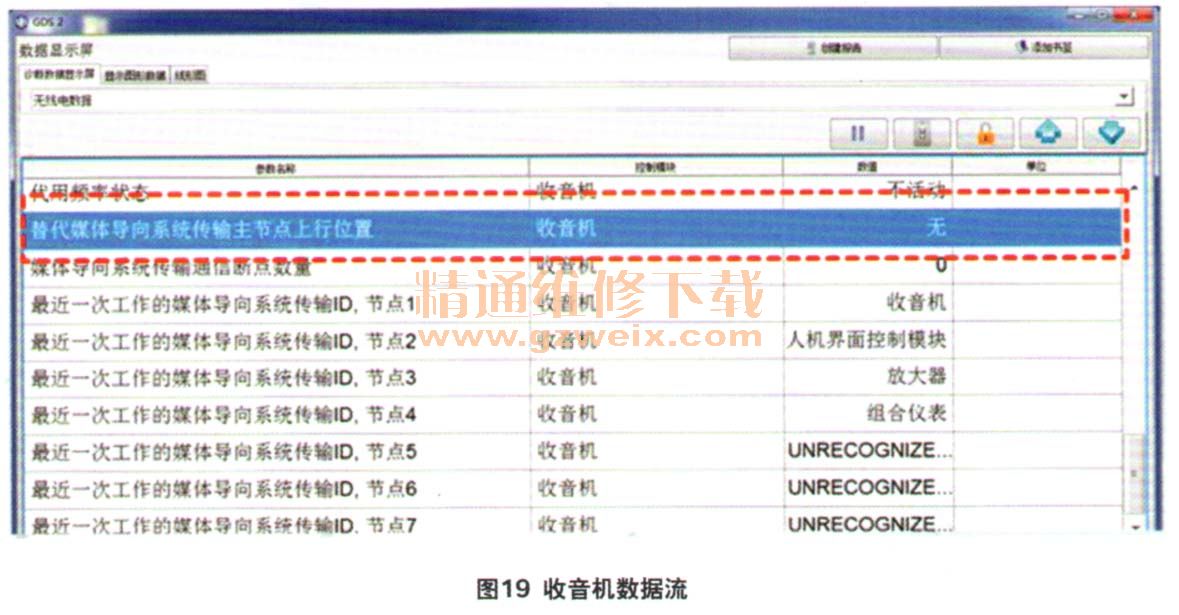

    在收音机数据流中，“替代MOST
（媒体导向系统传输）主节点上行位置”数据，可以帮助诊断MOs丁网络故障点的位置。当MOs丁网络正常时，该数据将显示“无”（图19）。

    3．车辆前照灯
    迈锐宝XL的前照灯有2种配置，其中低配前照灯与上一代迈锐宝相同，在此重点介绍高配前照灯的功能与工作原理。高配前照灯的特点如下：采用氙气前照灯；具有前照灯高度自动调节功能；具有自动点亮感应功能；具有前照灯清洗功能；具有LED日间行车灯功能。

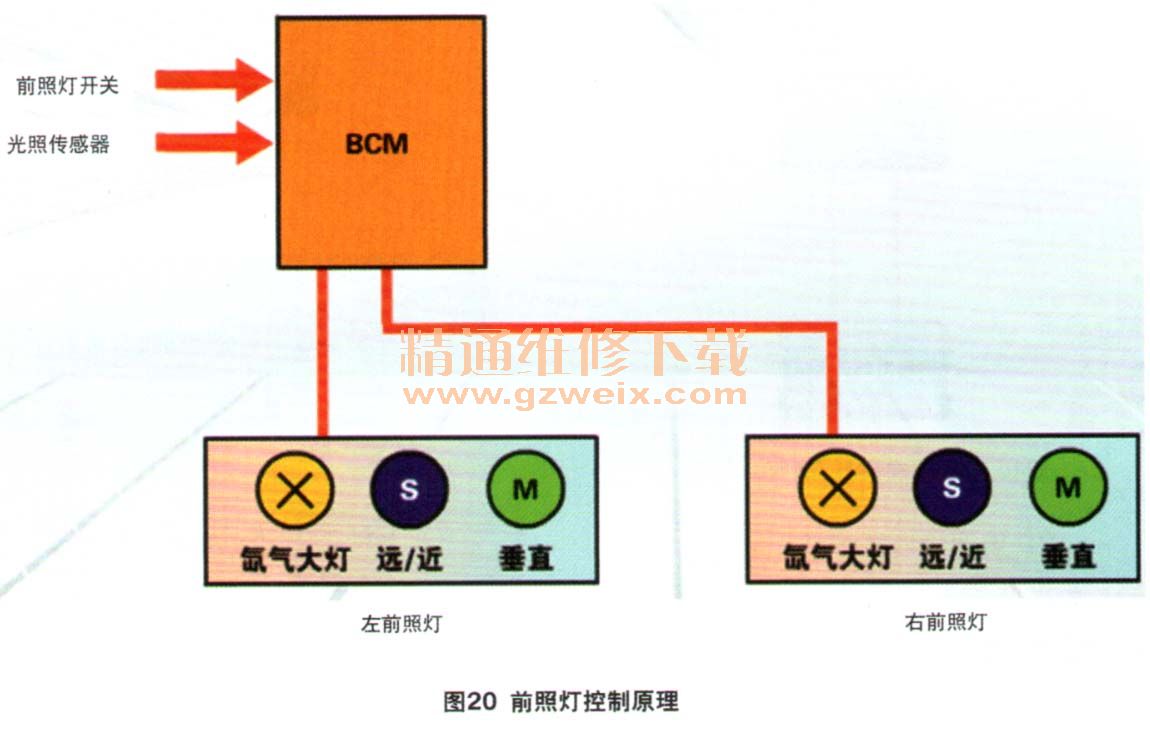

    前照灯控制原理如下（图20）：前照灯的远、近光共用一个灯泡，BCM接收到前照灯开关和光照度传感器的信号，自动点亮近光灯，当打开远光开关时，前照灯内部遮光板工作，实现远光控制。车辆行驶中，前照灯控制单元接收前、后悬架高度传感器信号，自动控制前照灯的高度调节。

    4．带记忆功能的座椅
    在高配车辆上，配有座椅记忆功能。按下驾驶员侧车门上的1和2按钮可以手动存储和调用驾驶员座椅和车外后视镜的位置。按下方便下车按钮可以存储方便下车的位置。该功能主要由座椅记忆开关、座椅记忆控制单元和控制电机组成。当系统出现故障时，在座椅记忆控制单元内会储存故障码，维修人员可以依据故障码进行诊断。
