上汽大众车系诊断思路(九)
来源:汽车与驾驶维修  作者:佚名  2016-10-05 08:33:05


    转向信号灯控制回路为,点火开关接通,若E3的开关按键未按下时,75x线的12V电压加在J1上,其路径是75x线----S2----E3的T8bq/7(75)端子----E3内部的开关触点。然后分成2路,一路通过继电器常闭触点----E3内部线路----E3的T8bg11(49a)端子,T8bg/1(49a)端子获得12V的电位,为转向灯工作做准备;另一路----J1的正极----J1----1的负极----E3的T8bq/6(31) ----搭铁点81,令J1满足闪烁触发的工作条件。
    当E2处于接通左侧转向灯位置时,E3的T8bq/1(49a)端子上的电压----E2的T12ba/5(49a)端子----E2内部闭合的开关----T12ba/3端子加在左前转向灯M5、左后转向灯M6与左侧后视镜转向灯L131及组合仪表转向指示灯K65上,左边一侧转向灯投入工作,点亮一定时间间隔后,11的电磁线圈通电,使继电器常闭触点开启,49a端子失电,转向灯熄灭。如此往复循环,继电器以固定的频率控制转向灯呈闪烁状态,K65同步闪烁。右转向灯工作过程与之相同,此时,仪表转向指示灯K94闪烁提示汽车转向。
    若某一侧转向灯存在一个灯泡未被点亮,转向灯回路中的总电流减小,11以高于正常频率控制继电器触点的动作。若E3按键按下,75x线电源即被切断,转换成30号线常电源加在J1上,接通左右转向灯线路及集成在E3内部的K6,电路路径是熔丝S239-继电器常闭触点—49a-E3内部开关触点(开关此时已闭合),通过T8bg/3(L)端子和T8bg/2(R)端子,向左右两侧转向灯供电,其闪烁过程与转向灯相同,E3内部的K6与仪表的K65、K94同步闪烁。回位,与之同步的驻车灯开关E19接通,这一侧的示宽灯便作为驻车灯被点亮。
    3.驻车灯电路
    停车后拔出点火钥匙,D/P触点的30号线电源被接通,若转向灯开关E2未从某一侧
    4.倒车灯电路

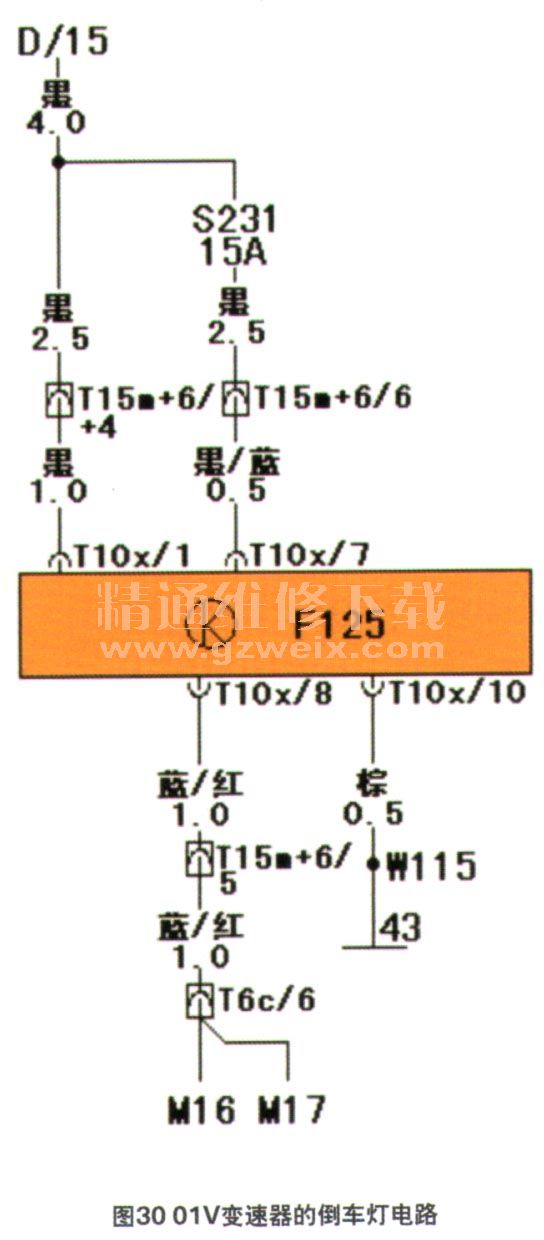

    搭载01V型自动变速器的1.8T与2.8V6车型,倒车灯由多功能开关F125控制,15号线下游的熔丝S231(15 A)供电。F125在点火开关巧号线接通后投入工作,用于识别换档杆位置。当F125识别出换档杆置于R档时,其T10x/8端子输出12V电压,加在左侧倒车灯M16与后侧倒车灯M1让(图30)。

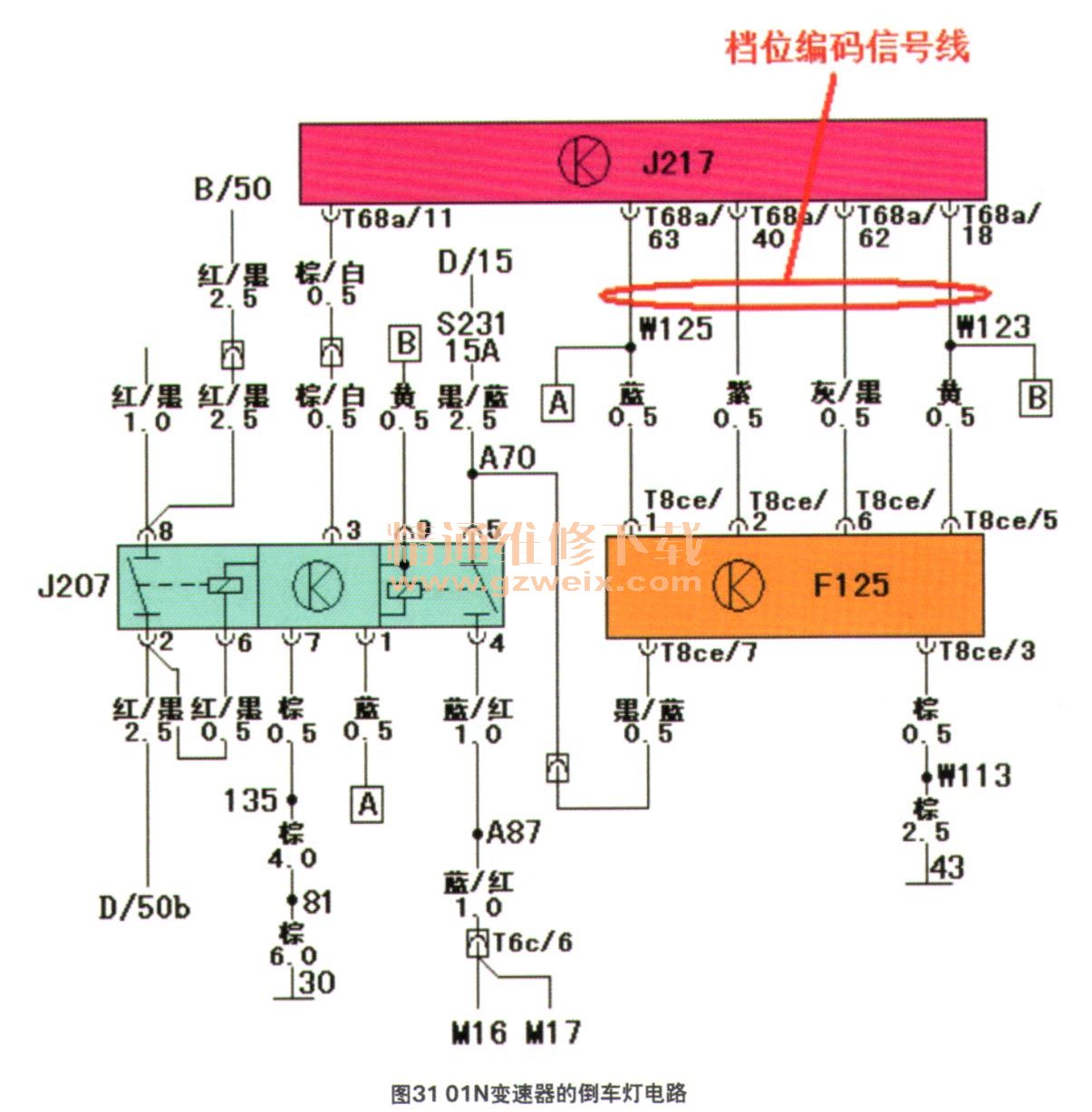

    搭载01N型自动变速器的2.0车型,其倒车灯电路与1.8T车有所不同(图31),倒车灯受多功能开关F125、变速器控制单元J217与防启动锁及倒车灯继电器J207(175)的控制。
