全新捷达CNG前、后氧传感器及发动机控制器更换技术说明
来源:汽车与驾驶维修  作者:佚名  2016-10-05 08:34:39

    涉及车辆:2016年1月之前生产的全新捷达GNG。
    通报内容:以上部分车型存在发动机故障灯常亮、燃油转换成燃气过程慢以及前氧传感器出现故障等问题。经检测,该故障是由前、后氧传感器及发动机控制单元造成的,需要进行更换。更换步骤如下。
    1.更换发动机控制单元
    读取发动机控制单元的软件状态,更换发动机控制单元。注意:不同零件号的发动机控制单元,必须按照图3所示的对应关系进行更换,否则无法进行防盗匹配

    2.拆下前、后氧传感器原车前、后氧传感器品牌为博世,前氧传感器零件号为04E 906 262工后氧传感器零件号为04E 906 262 AT
    3.安装前、后氧传感器
    新更换的前、后氧传感器品牌为NTK,前氧传感器零件号为04E 906 262 DM,后氧传感器零件号为04E 906 262 DN。
    4.加装转接线

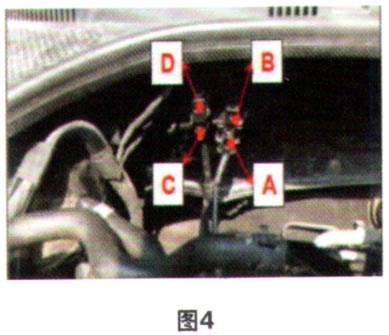

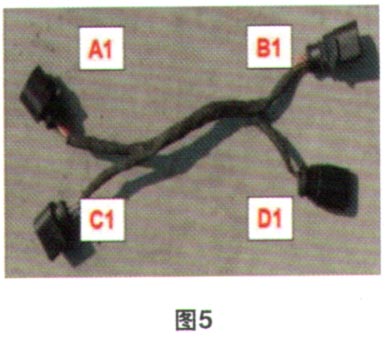

    前、后氧传感器插头位置如图4所示,加装转接线的零件号为FWD 971 001(图5),转接线插头与氧传感器插头的对应关系如图6所示。加装步骤如下。





   (1)将前、后氧传感器的线束插头从支架(图7)上取下,并拔开各自的对接插头(图8)。取下氧传感器插头后的支架如图9所示。

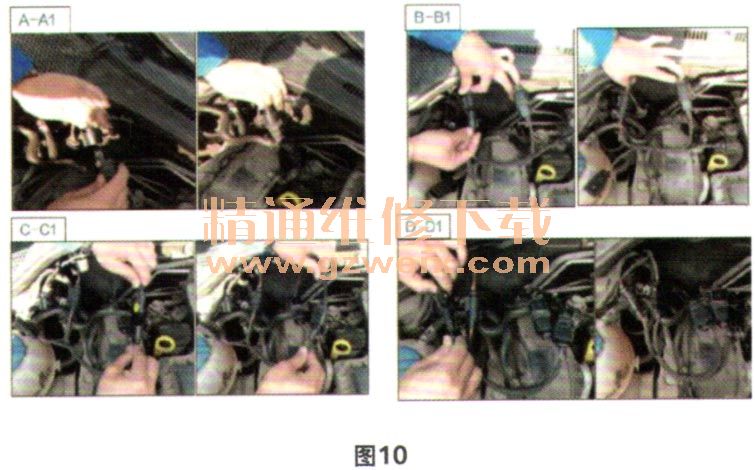

     (2)将转接线的4个插头和氧传感器线束的4个插头分别按照A和A1、B和B1、C和C1以及D和D1的对应关系对插(图10)。

[1] [2]  下一页
