剖析捷豹/路虎汽车信息娱乐系统(三)
来源:汽车维修技师  作者:佚名  2016-10-17 16:00:10

    三、音频系统
    1.音频-1代

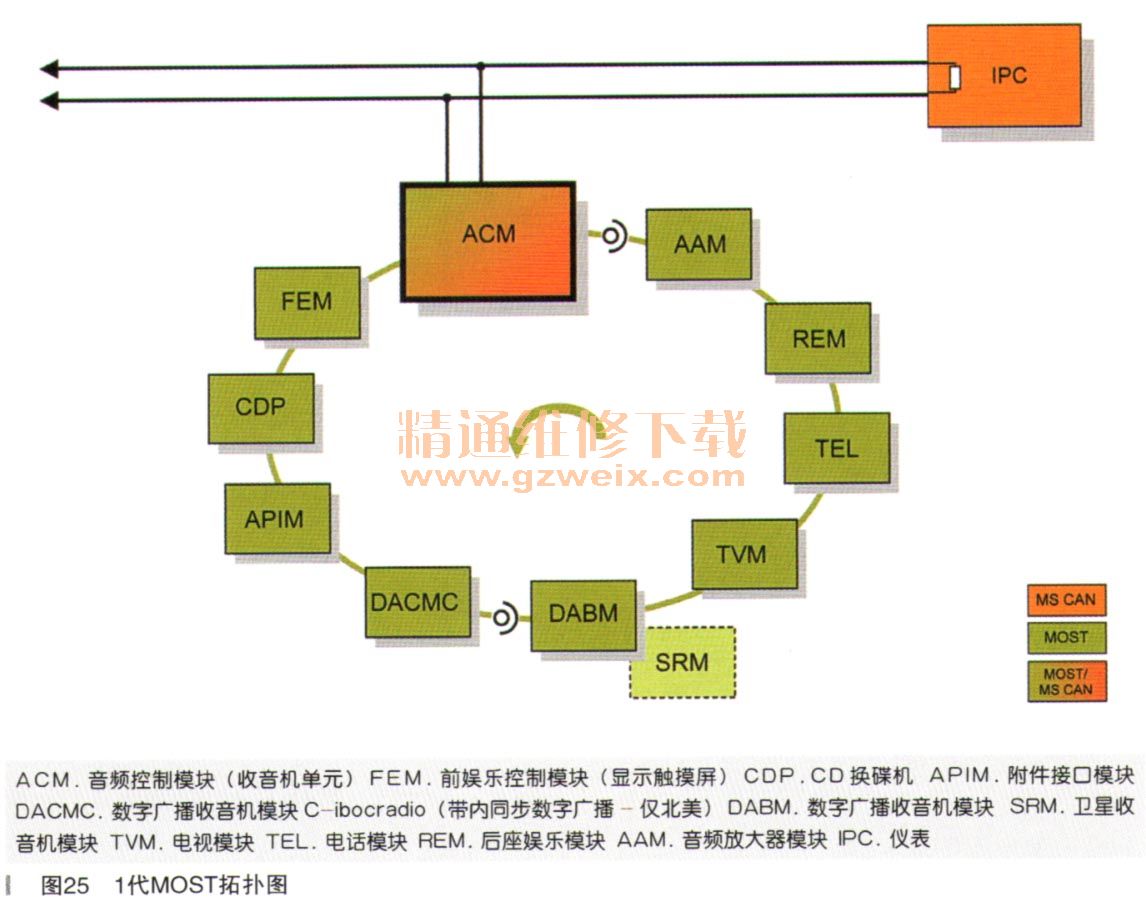

    1代音频系统介绍以老款揽胜(2012年及之前)为例,其MOST拓扑图如图25所示。所有1代信息娱乐系统均包含以下关键模块:

    ·ACM(前音频控制模块)
    ·FEM(前娱乐模块)
    ·AAM (音频放大器模块)

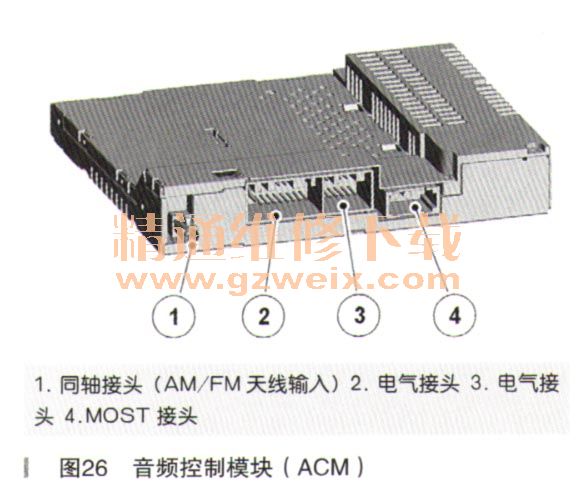

    ACM(音频控制模块)如图26所示,它是MOST总线主控模块,及中速CAN与MOST环之问网关。该装置向MOST网络上的所有其他设备提供时钟信息,使之根据该信息同步它们的工作。ACM还控制和管理MSOT环,从而能够分配频道、管理系统电源、发挥其他系统部件功能并进行协调。信息娱乐系统由继电器供电。当车辆解锁信号在MS CAN总线上传输时,ACM接收信息并为继电器提供接地,从而闭合触点并为音频/信息娱乐系统部件提供电源。点火开关关闭后,ACM会将继电器通电状态保持一段时间。AM/FM无线电接收器集成在ACM中。

    FEM(前娱乐模块)如图27所示,它带有一个集成式触摸屏,此触摸屏提供了与信息娱乐系统互动的界面内容。该装置由触摸屏周围的硬键操作按钮和触摸屏内的软键按钮组成。该模块附带一个具有双屏显示功能选项的全彩色71n触摸屏。双屏显示屏幕使乘客和驾驶员能够在其各自的座位上观看完全不同的画面。该技术针对在车辆行驶过程巾观看移动图像相关的合法问题提供了一款解决方案。在有激活的车辆速度信号时,驾驶员不可能观看移动图像,但乘客能够做到这一点。

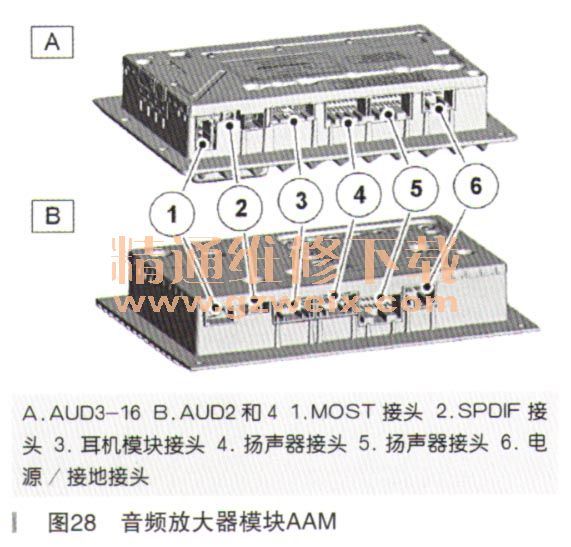

    AAM(音频放大器模块)如图28所示,所有1代系统均带有外部放大器。AAM将所有音频输出至乘客舱,包括安装有RSE(后座椅娱乐)的耳机。放大器接收源(ACM)发出的输入信号,将其放大然后驱动扬声器。1代揽胜信息娱乐系统上安装了3个不同的放大器。在引用电路图时,分别以AUD2、AUD4和AUD 3-16标注它们。AUD3-16接头的布局与AUD2和4放大器的布局不同。通过放大器的电路图配置,可以区分AUD2和4。

      2.音频-2代
    2代音频系统介绍以神行者2为例,其MOST拓扑图如图29所示。所有2代信息娱乐系统均包含以卜关键模块:

    ·ICM(信息娱乐控制模块)
    ·ACM(前音频控制模块)
    ·AAM(音频放大器模块)
    ICM(信息娱乐控制模块)如图30所示,ICM与音频控制面板集成在一起,充当MOST总线主控以及中速CAN与MOST环之间的网关。该装置向MOST网络上的所有其他设备提供时钟信息,使之根据该信息同步它们的工作。ICM还控制和管理MSOT环,从而能够分配频道、管理系统电源、发挥其他系统部件功能并进行协调。如果按下转向盘上的信息娱乐按钮,通过电阻阶梯产生一个电压信号,此电压信号被传输至ICM,以便在MOST环上进行传递,以执行相应的功能。

[1] [2] [3]  下一页
