剖析捷豹I-PACE电动汽车高压带电作业高压电池开盖维修(二)
来源:汽车维修技师  作者:佚名  2019-12-02 09:44:35

       (1)唬拍色一表示车辆是电动车且处于工作状态。如果车辆不存在其他机械问题,EV系统可以工作且已经待命。

      (2)绿色一表示EV HV系统已断电。绿色安全标志用于指示HV系统已断电并且与电源隔离,仅能按照工作许可证对其进行工作或测试。
      (3)黄色一“危险!危险电压”,此标志应该用于包围HV电源的工作区域安全护栏上。表示作业区内存在潜在的触电风险。
      (4)红色一危险,表示存在带电的HV电源。如果未能成功地对车辆执行断电程序,则应该使用红色危险标志。在EV发生损坏或怀疑HV系统已发生损坏并且可能会与带电的HV系统部件发生接触的情况下,也可以放置此标志。

    4.带电作业区
      当需要对HV系统执行工作或测试时,必须使用Jaguar Land Rover认可的护栏系统设置一个指定土作区域。在对HV系统执行断电程序前,必须将指定工作区域设置到位。安全护栏必须显示“危险!危险电压”标志。车辆四周的安全护栏必须距离车辆至少1m远。完成车辆断电后,应该将绿色的“电气系统已禁用”安全标志清晰地置于车内。然后,具备合适资质的人员就可以凭工作许可证(PTW)对车辆执行工作或测试。

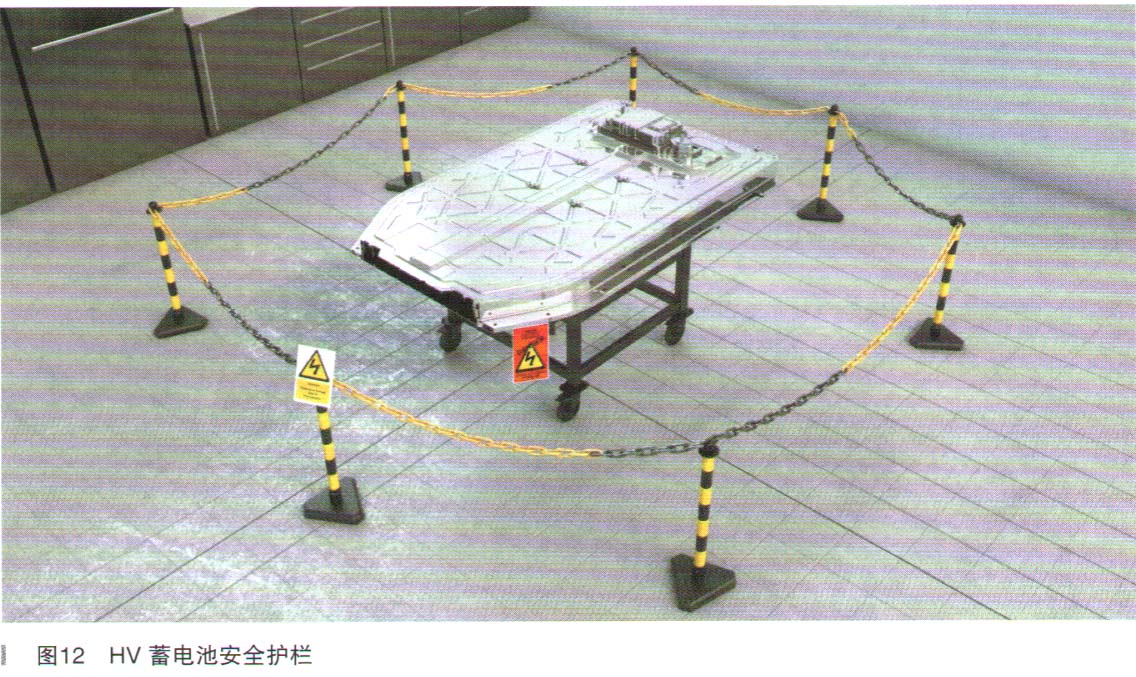

      如果已从车辆上拆下HV蓄电池,就可以拆除车辆周围的安全护栏,但是必须将护栏置于HV蓄电池的周围,因为HV蓄电池现在有HV危险,如图12所示。HV蓄电池四周的安全护栏必须距离蓄电池至少1m远。对蓄电池内部部件执行的工作被视为带电作业,因此该区域成为带电作业区,该区域将由EVSAP(负责人)依照称为带电作业证书(LWC)的强制性文档进行控制。在开始任何带电作业之一前,必须先完整填写LWC 。
    四、高压(HV)蓄电池内部结构
    1.高压(HV)蓄电池概述

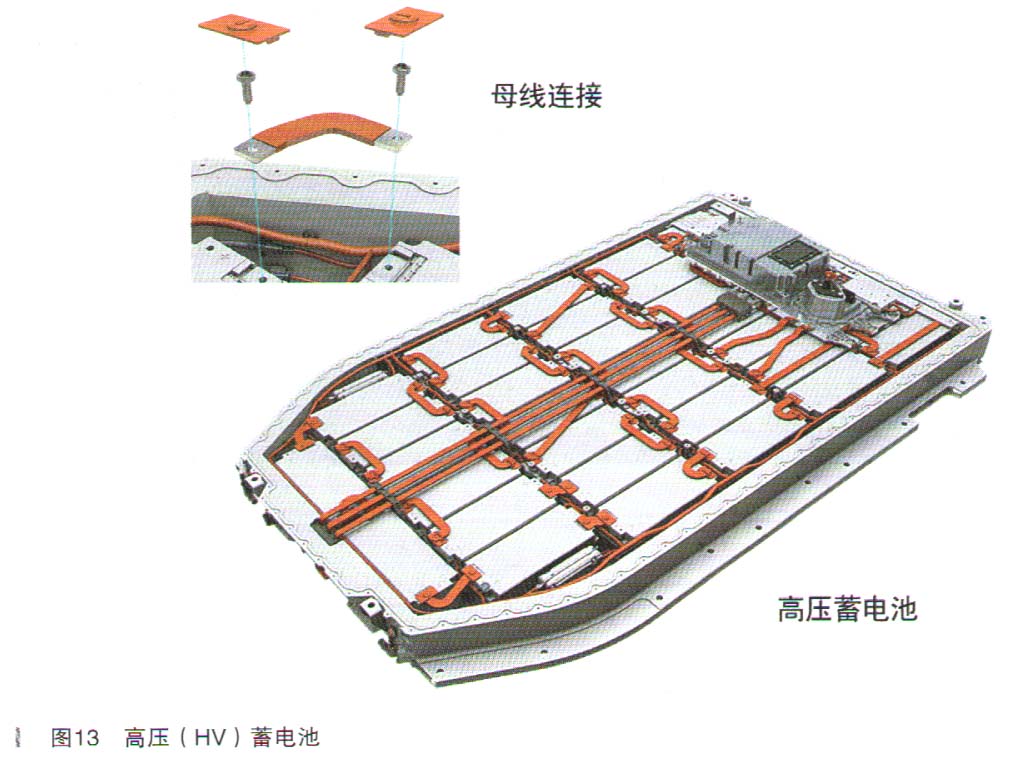

    高压(HV)蓄电池如图13所示,前端视图如图14所示,后端视图如图15所示。高压(HV)蓄电池为90kW时,为车辆提供了直流  (DC) HV电源。HV蓄电池的重量为602kg,由于HV蓄电池容量和总成的尺寸的原因,它内置在车辆底盘下方的车辆结构中。HV蓄电池的外部壳体由铝制成,形成了一个完全密封的部件。HV蓄电池铝结构的底侧装有3mm厚的不锈钢护板,用于防止磨损和提供碰撞保护。


    HV蓄电池包含432个锉离子单体电池,12单体电池连接在一起构成一个模块。这就形成了能够存储10.8V标称电压的模块。一共有36个模块(36个高压HV蓄电池组),每个模块都可以产生232Ah的电量,从而构成了8352Ah的HV蓄电池容量。HV蓄电池模块通过一系列相连的母线排连接在一起。36个模块串联连接在一起,这就形成了HV蓄电池。HV蓄电池的标称电压为388.8V。注意:如果单个单体电池发生故障,则HV蓄电池系统将会关闭以保护HV系统。
    HV蓄电池壳体的外部框架中含有一个冷却液通道,该通道内置于HV蓄电池冷却回路中,带有进口和出口,二者的前端板上都配有一个温度传感器。这些传感器用于监测和报告HV蓄电池的冷却状态,它们将这些数值报告给蓄电池电量控制模块 (BECM )。冷却液流量由一个12V电动泵驱动,电动泵通过来自BECM的脉宽调制(PWM)信号进行管理。
