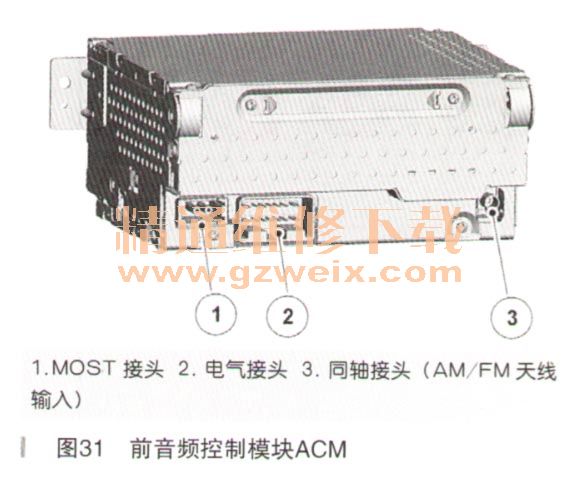

ACM（前音频控制模块）如图31所示，ACM位于音频控制面板后面的中央控制台中，井且与AM/FM收音机调谐器和CD机组合在一起。根据音响系统规格的不同，插槽装载式CD装置可能是单碟播放器，也可能是六碟白动换片机。系统将自动检测介质源的CD格式（标准CD、MP3或WMA文件）。

    AAM（音频放大器模块）如图32所示，放大器模块的主要功能是将音频输出驱动至车辆扬声器。2代放大器连接到可选的后座椅耳机模块上。此模块让后排座椅乘客可以通过标准耳机收听音频。此模块有一个遥拎功能，利用此功能可以操作多个音频功能。

    3．音频-2.1代

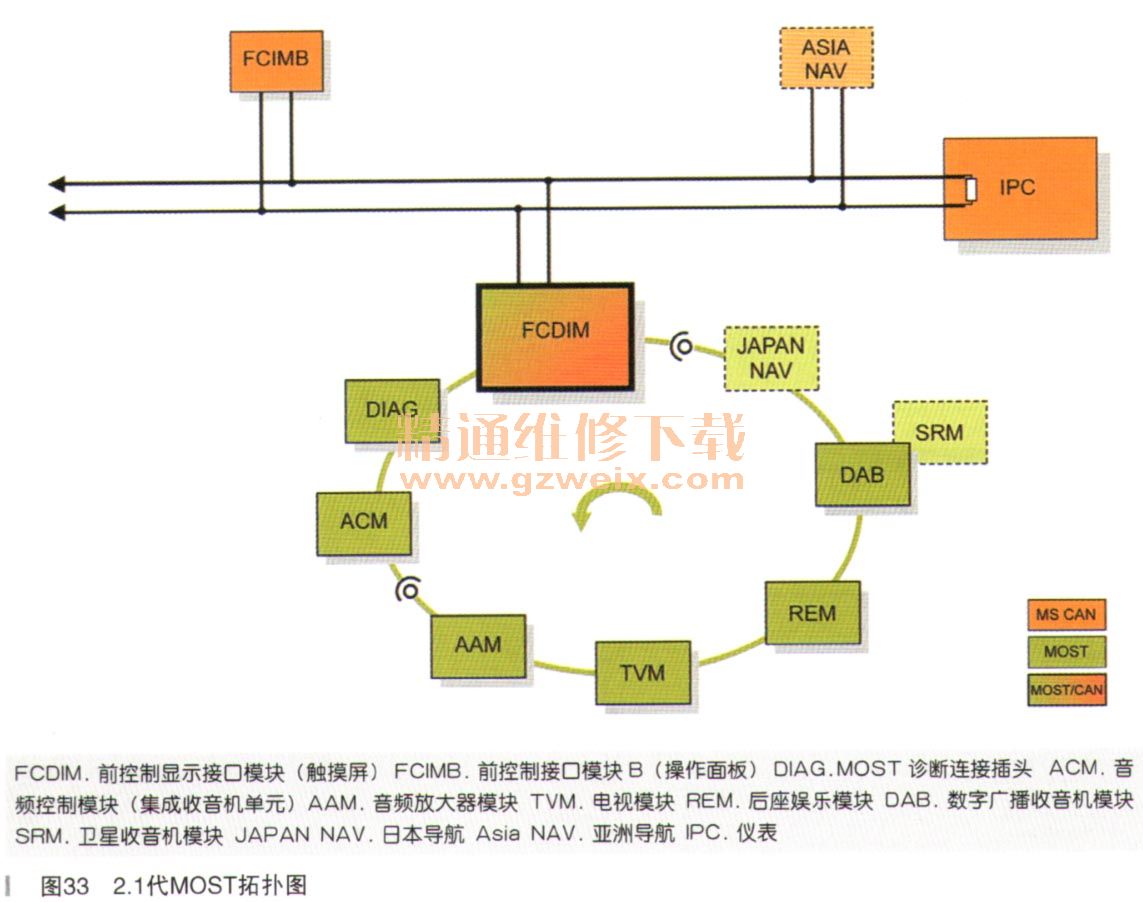

    2.1代音频系统介绍以极光为例，其MOST拓扑图如图33所示。2.1代信息娱乐系统由三个主要的模块构成：

    ·FCDIM（前控制显示接口模块）
    ·ACM（前音频控制模块）
    ·AAM（音频放大器模块）
    FCDIM（前控制显示模块，触摸屏）如图34所示，FCDIM充当MOST总线卞控和中速CAN与MOST之间网关。如先前所述，ICM （2代）的功能目前集成在FCDIM中。此装置可配备Bin全彩触摸屏（极光）或71n触摸屏（发现4）。两者都具有双屏显示屏幕功能选项。

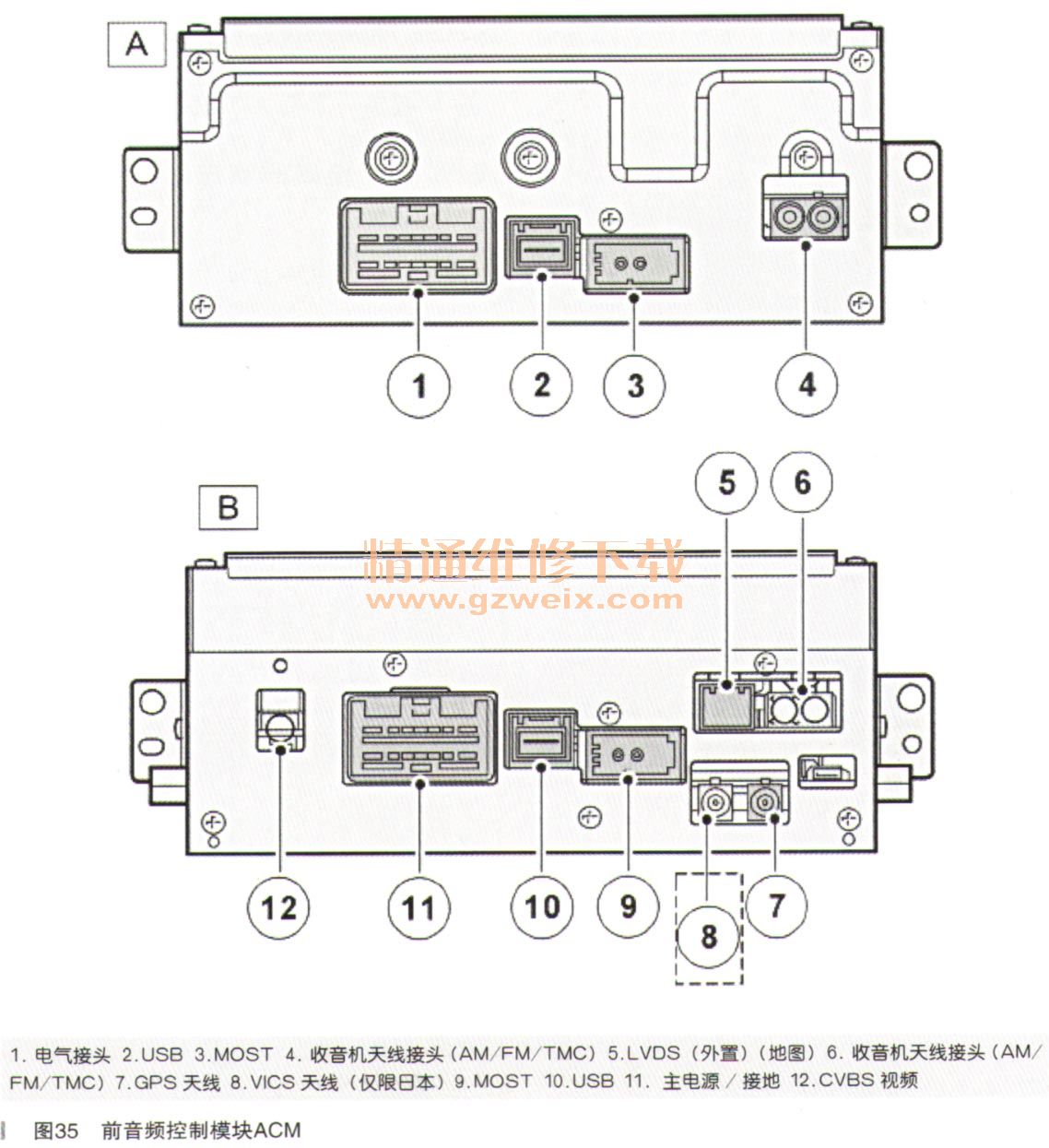

    ACM（前音频控制模块）如图35所示，ACM结合了以下特点和功能：

    ·收音机调谐器AM/FM/TMC和HD（混合数字一仅限北美）
    ·DVD/CD驱动装置
    ·导航核心功能（日本）
    ·40GB硬盘驱动器（导航和音频抓取）
    ·USB／辅助输入
    ·蓝牙接口（电话和音频流）
