二、测量原理
EBS传感器（安装在电池极柱上）各个参数测量原理符合本章规定，且保证负载持续电流成150A。
1．电压测量
蓄电池电压信号通过多路开关后，经过一个16位AD采样模数转换器进行数字比较转换和微控制器运算处理后，会将结果输出至LIN网络上（电压和温度的信号测量共用16位AD采样模数转换器和微控制器）。
2.温度测量
温度测量通道：温度传感器器集成在EBS的专用集成集成电路内，电压和温度测量通路共用一个多路转换开关，温度信号测量路径的采样比较电路、运算电路与电压测量通道相同（图4。温度信号经过一个16位AD采样模数转换器进行数字比较转换和微控制器运算处理后，其结果输出至LIN网络上。
3．电流测量

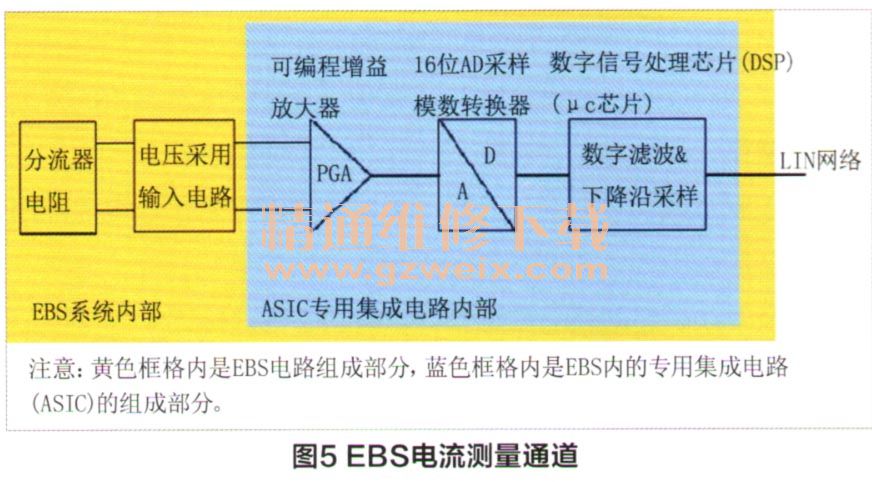

图5所示为EBS电流测量通道。
电阻规定：负极极夹设置点和分流器之间的电阻小于250μΩ）。
测量原理：负载电流经过分流器电阻后产生电压信号，经过EBS内部采样输入电路信号调理后，再经过可编程增益放大器放大，然后输入到16位AD采样模数转换器，经过模数转换后经过数字信号处理芯片（DSP、N c芯片）逻辑算法运算得到负载电流的运算输出值，负载电流的运算输出值最后输出到LIN网络。
4．电量计算
（1）EBS的工作模式
EBS的工作模式有两种：主动模式和中断停止模式，其中主动模式又分为LIN模式和监视模式。
在主动模式下，EBS测量电池的电压值、电流值并且更新BSD数据。在LIN模式下，EBS的BSD的数据的被连续计算，并通过LIN网络与外部交换数据；在监视模式下，EBS持续检查过渡到停止模式的条件是否满足：只要条件不满足，EBS保持激活状态和连续测量电池电压U、电流I、温度丁和不断更新的BSD数据。上电复位时EBS自动进入监视模式。
（2）荷电状态（Soc）计算
荷电状态（SOC）的计算：
荷电状态（SOC）的定义：SOC=Q＿T25_120（25℃时以I20放电电流容量额定容量）/C＿nom（额定容量）。
Q_T25_I20是可以用充电恢复能量，可在25℃室温时以I20放电电流放电到开路电压10.5V时，从蓄电池获得的能量。
C_nom是蓄电池的额定容量。
SOC值的确定取决于所测得的电压、电流、电池温度的准确程度。SOC值在LIN网络模式下连续被计算。在监测模式下，SOC值至少每小时更新一次。
