详解车辆液压式EHPS技术
来源:本站整理  作者:佚名  2017-08-20 13:47:13



    奥迪A6轿车上使用的随速助力转向转子阀的结构和工作原理,如图20所示。它还可以降低液压助力泵的热负荷,因为液压助力泵最大的热负荷在转向盘保持止点位置时,这时转向机的活塞已经达到终点位置,但是液压助力泵还在供油,于是压力升高,直到泵内的压力限制阀打开,这时泵就通过一个短路径来供油,也就是说所供的液压油经过压力限制阀的吸油侧,因而液压油温短时间内明显上升。在这种情况下,控制单元ECU增大了供给电磁阀的电流,于是该阀口开孔截面增大,比实际车速所要求的还要大,液压油流量增大,可将热量释放到环境中,达到降低油液温度的目的。根据转向角传感器G86通过CAN总线传来的信息,控制单元ECU决定控制阀控制时间的长短和控制电流的大小,这个调节过程只有车速不超过10km/h时才能工作。

    2.电磁阀

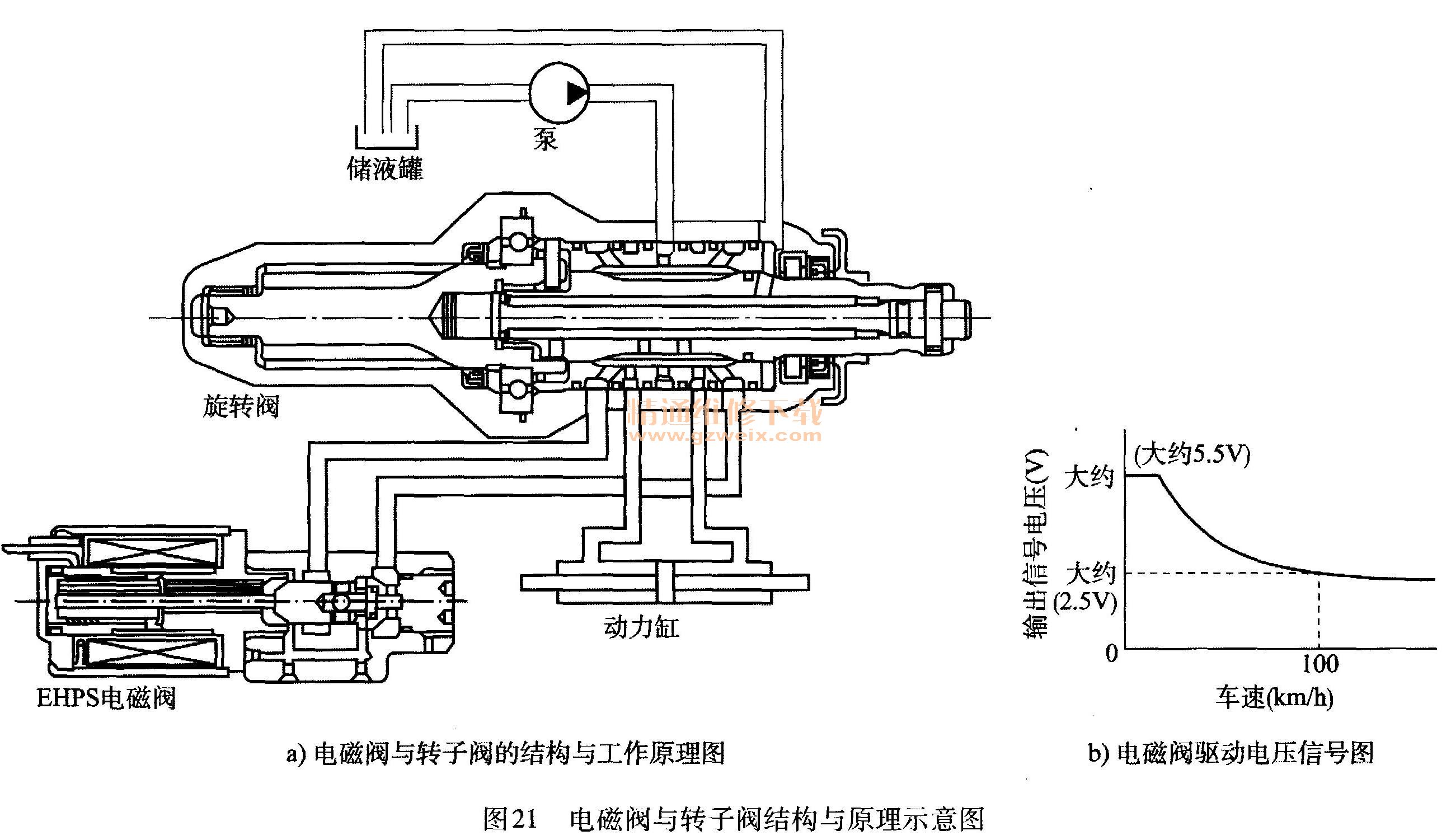

    电磁阀与转子阀的结构与原理如图21a)所示,电磁阀上设置有控制进、出的旁通油道,是可变的节流阀。当车速低时,电子控制单元向电磁线圈通以较大的电流,使控制孔关闭,助力最大,这时转向轻便。随着车速升高,逐渐减小通电流量,控制量孔逐渐开启,助力随车速的升高而减小,在高速时,开启通道达到最大值。该阀在汽车左右转弯时,实现转向油液流动方向的改变。电磁阀驱动电压信号,如图21b)所示。

    3.电子控制电路
    电子控制单元ECU接受车速传感器的信号,根据车速的改变向EHPS的电磁阀供电,并控制电磁阀电磁线圈电流的大小,从而达到控制阀中的变量孔截面积。当电磁阀电压大约为2.5V时,电磁阀全开,当电磁阀电压大约为5. 5V时,电磁阀完全关闭,见图4-21b)。控制系统的电路,如图22所示。
