剖析凯迪拉克CT6新技术特性（五）

来源：汽车维修技师作者：佚名 2017-09-17 08:36:15

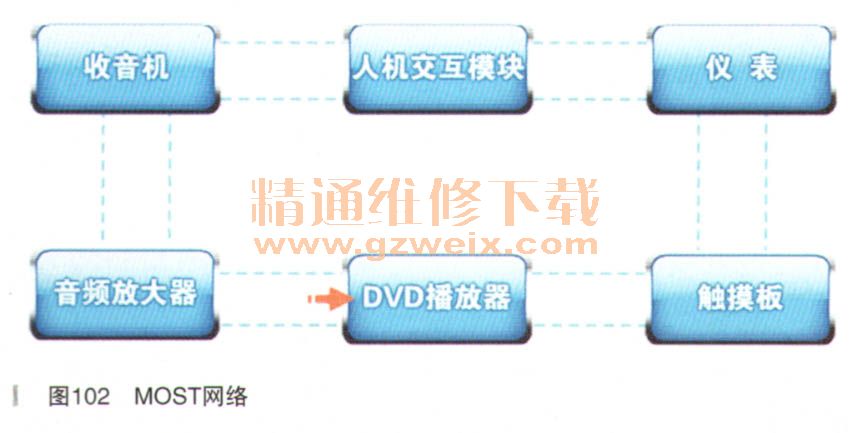

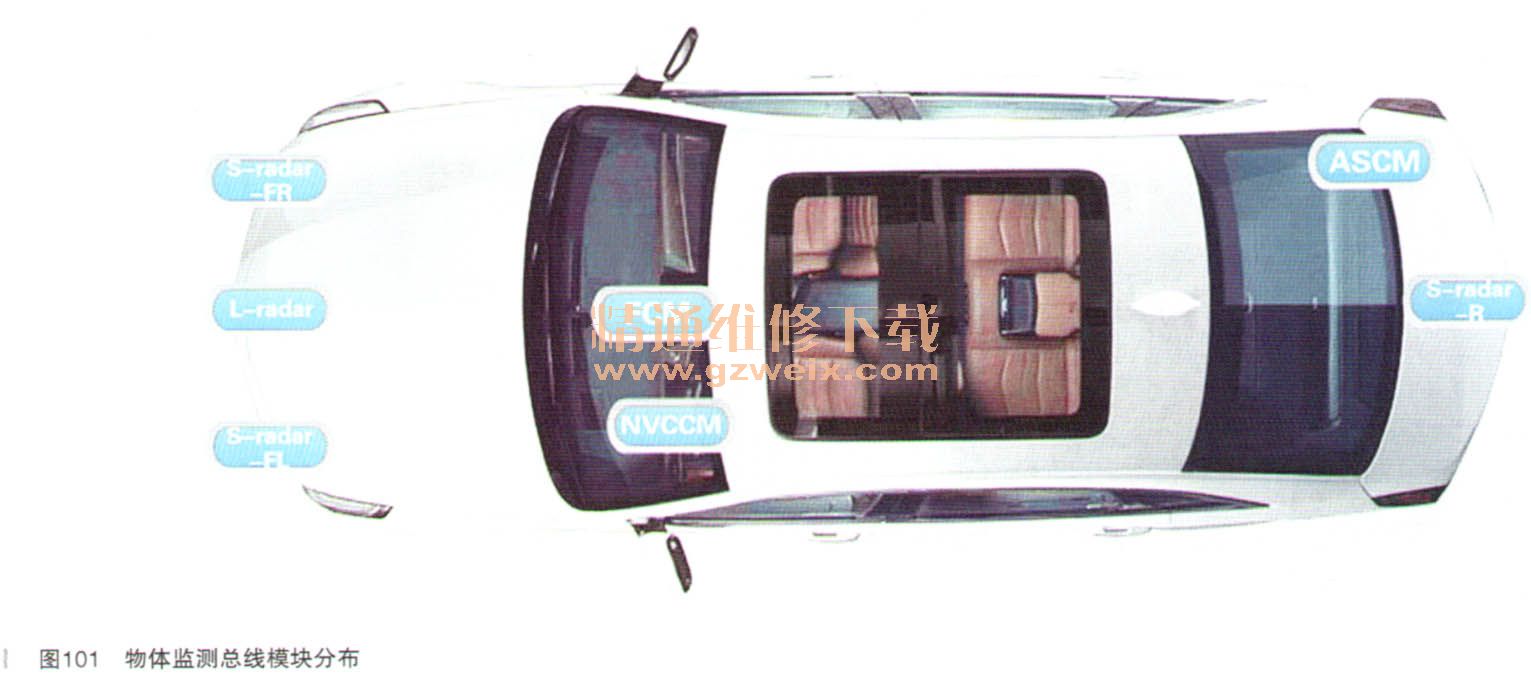

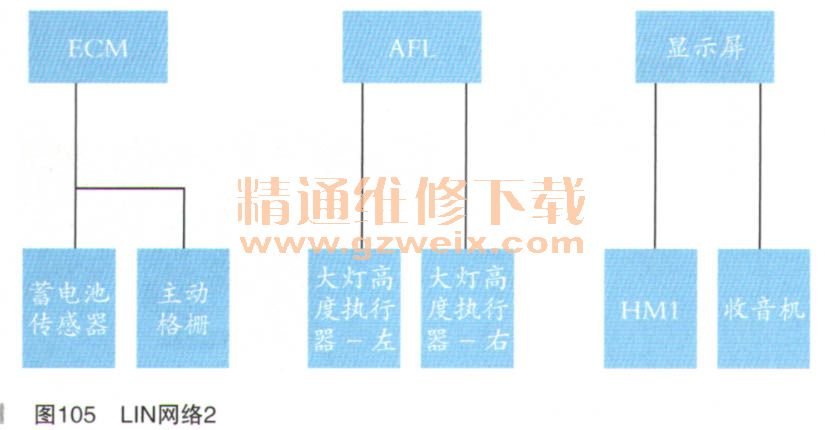

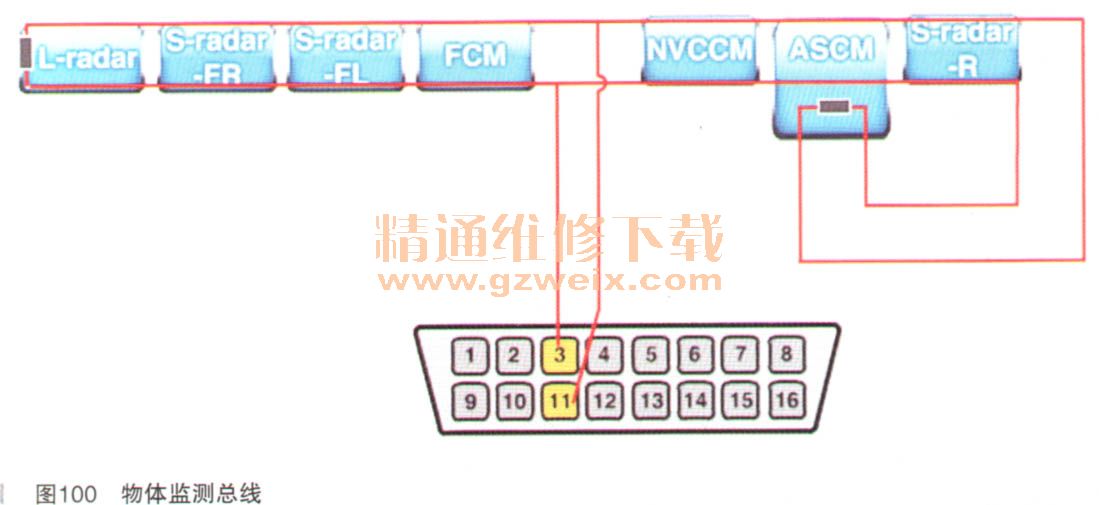

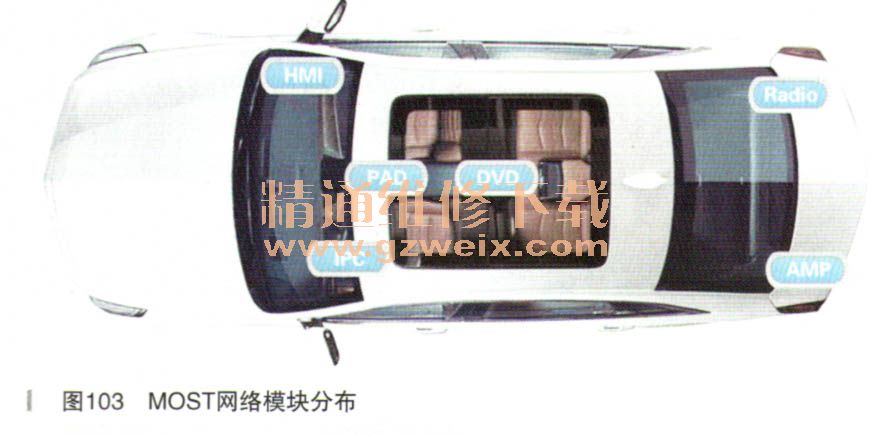

物体监测总线上模块连接情况如图100所示，模块分面如图101所示。其中夜视摄像头控制模块（NVCCM）位于转向柱右侧。MOST网络上模块连接如图102所示，模块分布如图103所示。凯迪拉克CT6全车配置的LIN网络模块众多，图104～108均为LIN网络连接情况。

凯迪拉克CT6的车外照明、信号灯均采用了LED形式。LED大灯采用非直射型设计，即LED发光经灯壁反射形成前照光束。大灯由四组LED组成，在近光灯时开启三组，远光灯时增加到四组，每组LED都有单独的散热片。如图109所示为前部灯光分布情况。角灯（如图110所示）的光源来自两个LED，可以在转向时提供对应方向的额外照明，作用类似于大灯随动转向。角灯的激活条件为：大灯工作的前提下，激活转向灯；或是大灯工作的前提下，低速行驶且转向盘有一定的偏转角度。LED大灯结构与卤素或氙气灯有较大不同，其内部主要包括：
