剖析凯迪拉克CT6新技术特性(四)
来源:汽车维修技师  作者:佚名  2017-08-19 10:28:38

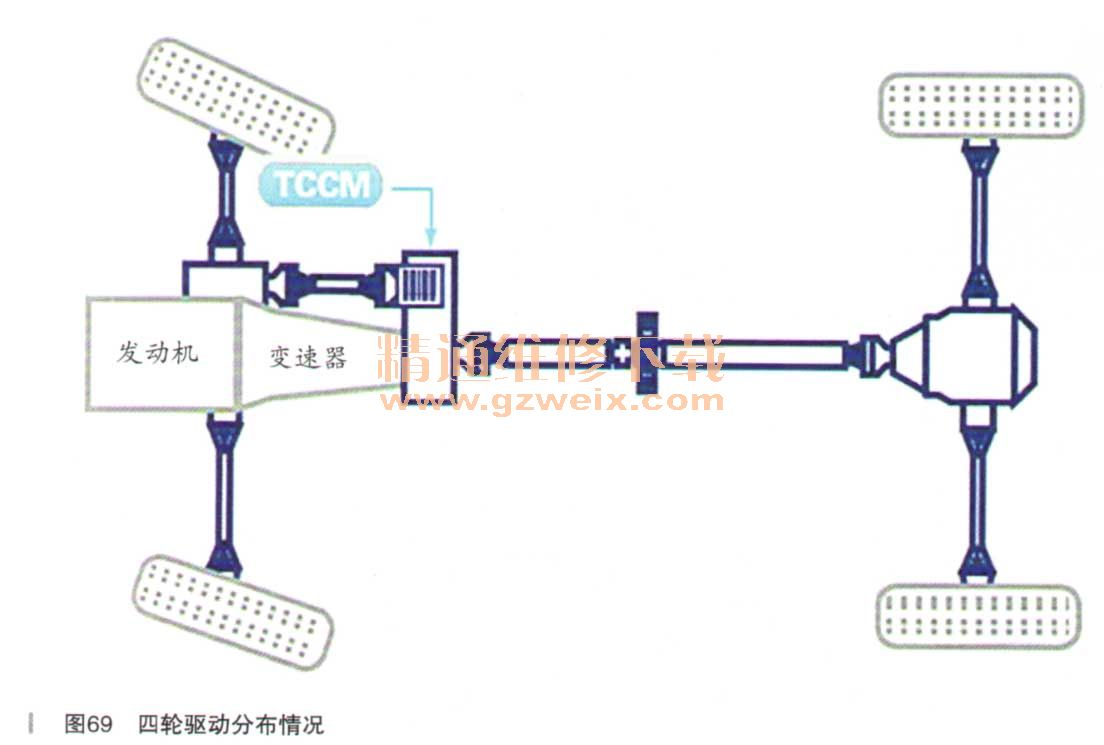

    凯迪拉克CT6车型中,有后轮驱动和四轮驱动两种版本可以选择,其中四轮驱动基于后轮驱动平台设计,由电脑实时控制提供给前轮的扭矩。图69为四轮驱动分布情况。变速器和发动机的动力经分动器和传动轴直接传递给后桥。而安装在分动器中的离合器被电脑控制,可以接合或分离供向前轮的扭矩。此扭矩可在0%~100%之间线性变化,按需提供前轮动力。

    分动器控制模块安装在发动机舱右侧靠近变速器控制模块(如图70所示)。此模块连接在高速GMLAN上,获取诸如车速、转向、加速踏板等信号对分动器实现控制。凯迪拉克CT6车型分动器采用单轴式设计,即输入和输出轴为同轴,采用一组由电机驱动的机械压缩式离合器向前桥输送扭矩。分动器主要参数如表4所示。

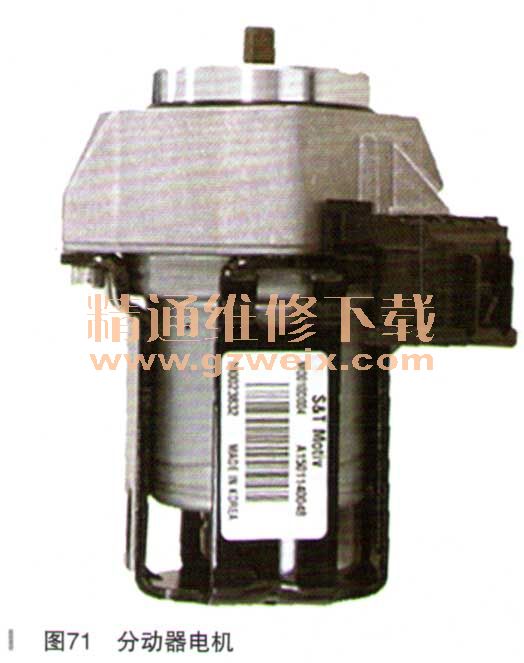

      分动器执行电机安装在分动器下方,为永磁式直流电机(如图71所示)。由分动器控制模块对其提供电流,通过蜗杆机构、控制分动器内部离合器的接合和分离。在维修时,除油封、法兰、油温传感器、通风管等附件可以单独更换外,分动器总成不可以分解,只能整体更换。后输出轴法兰使用卡环连接在输出轴上,更换法兰时,需要对调整垫片(如图72所示中的2)进行选配:



      (1)测量旧法兰垫片安装平面与法兰前端面之间的距离a,测量法兰前端到安装轴承止推面之间的距离B,a-b得出数据c(如图73所示)。

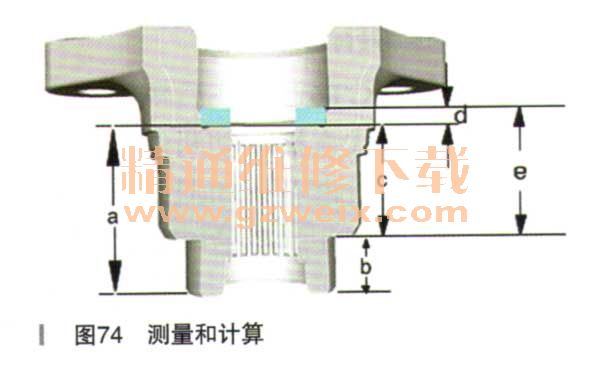

      (2)测量旧调整垫片厚度d,c-d得出数值e(如图74所示)。
