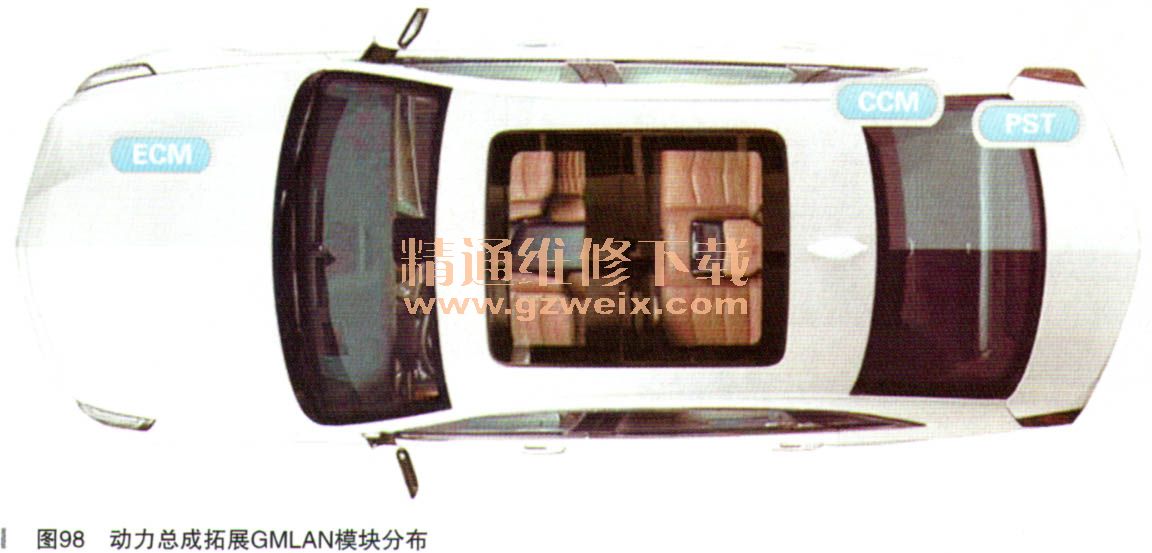

底盘GMLAN上模块分布如图96所示。其中自动泊车辅助模块（APA）位于右前A柱下方；安全气囊模块（SDM）位于中央通道下方；右电动安全带总成（Belt-R）位于右侧B柱下方；左电动安全带总成（Belt-L）位于左侧B柱下方；后动力转向控制模块（EPS-R）位于后悬架上，集成于后轮转向器总成内。动力总成拓展GMLAN上模块连接情况如图97所示。模块分布如图98所示，其中CCM底盘控制模块（燃油泵控制模块），位于右后轮上方轮罩内；电源稳压器模块（PST）位于后备箱右侧饰板内。





      低速GMLAN上模块连接情况如图99所示。其中无钥匙进入模块（PEPS）位于右侧A柱下方；空调模块（HVAC）位于手套箱下方；空调控制面板（HVAC-Controls）位于仪表台中央显示屏下方；显示屏（ICS）位于仪表台中央；右前座椅记忆模块（SMCF-FR）位于右前座椅下方；触摸板（Touch Pad）位于排挡杆后方；左前座椅记忆模块（SMCF-FL）位于左前座椅下方；DVD播放器位于中央通道下方，安全气囊模块之后；右后座椅记忆模块（SMCF-RR）位于右后座椅下方；左后座椅记忆模块（SMCF-RL）位于左后座椅下方；收音机（Radio）位于后备箱右侧衬板内；视频处理模块（VPCM）位于后备箱右侧地板下；逆变器（DC/AC）位于后备箱右侧地板下；后备箱盖模块（LCM）位于后备箱盖衬板内；左侧盲区（SBZA-L）位于保险杠左侧蒙皮内。
