剖析奥迪0B5变速箱工作原理及故障(五)
来源:汽车维修与保养  作者:佚名  2017-12-12 08:57:29



    第三步:取下导流板,如图80所示。

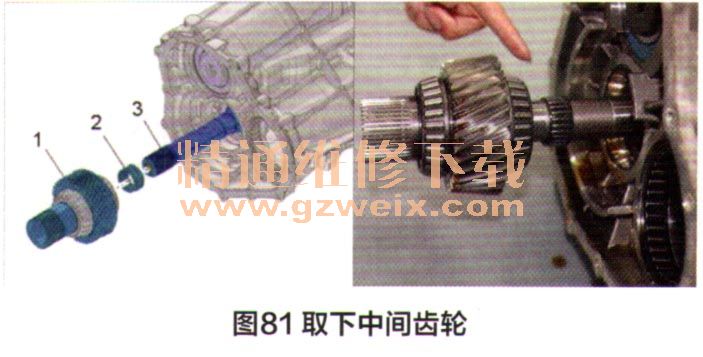

    第四步:取下中间齿轮,如图81所示。

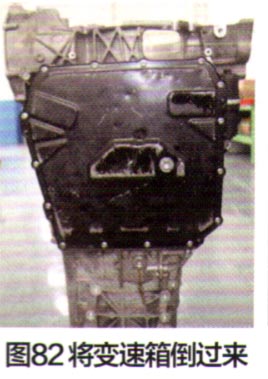

    第五步:将变速箱倒立过来,方便取下变速箱前壳,如图82所示。

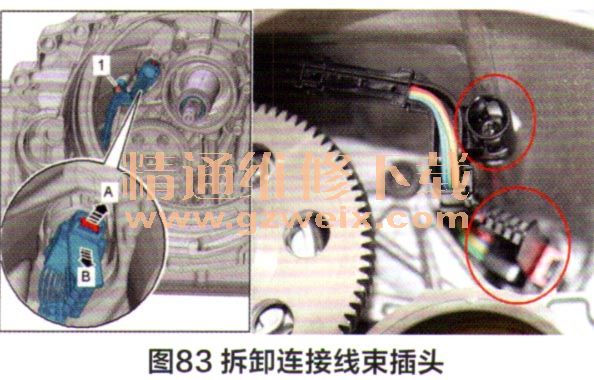

    第六步:拆卸连接线束插头(图83)。

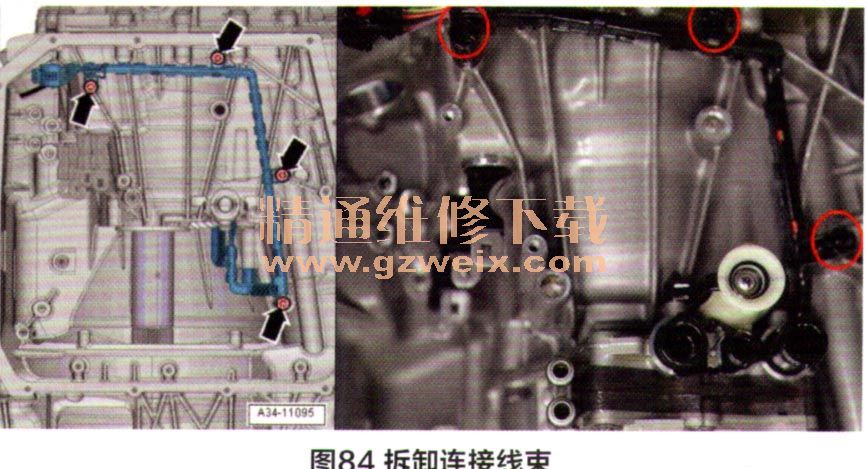

    第七步:拆卸连接线束(图84)。

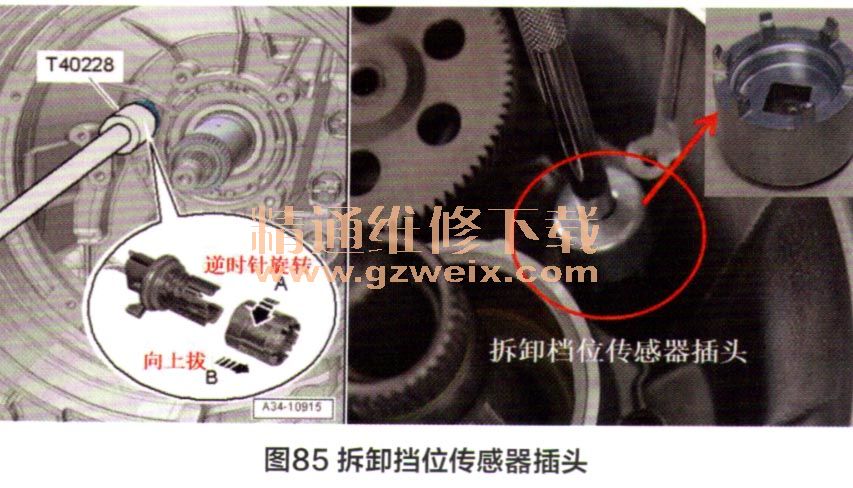

    第八步:使用专用工具拆卸挡位传感器插头,如图85所示。

    注:使用专用工具逆时针旋转180°,向上将插头套取拔下。

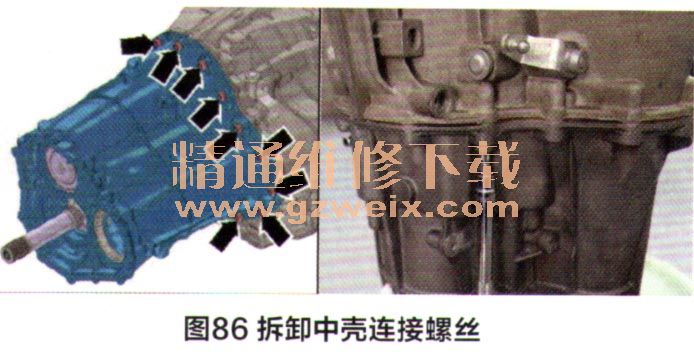

    第九步:拆卸中壳连接螺丝(图86).

    第十步:取下变速箱前壳,如图87所示。

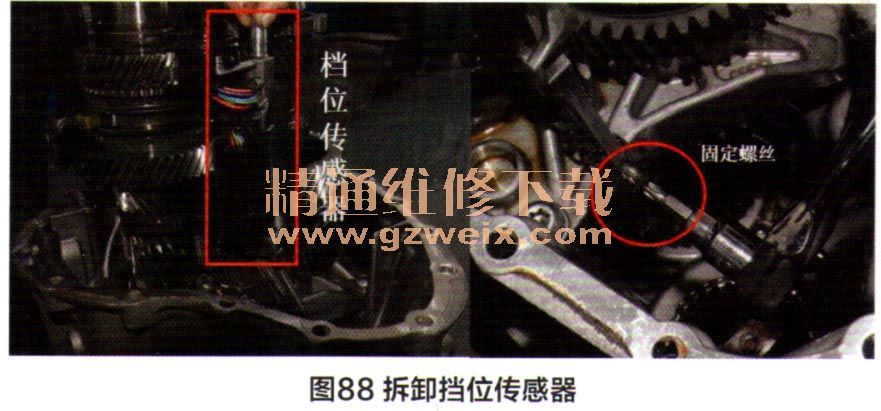

    第十一步:拆卸挡位传感器,如图88所示。

    拆卸完成,根据故障,更换挡位传感器就可以了。
