详解法拉利悬架系统结构原理与维修(三)
来源:汽车维修技师  作者:佚名  2017-12-28 10:14:50



    4.电控单元

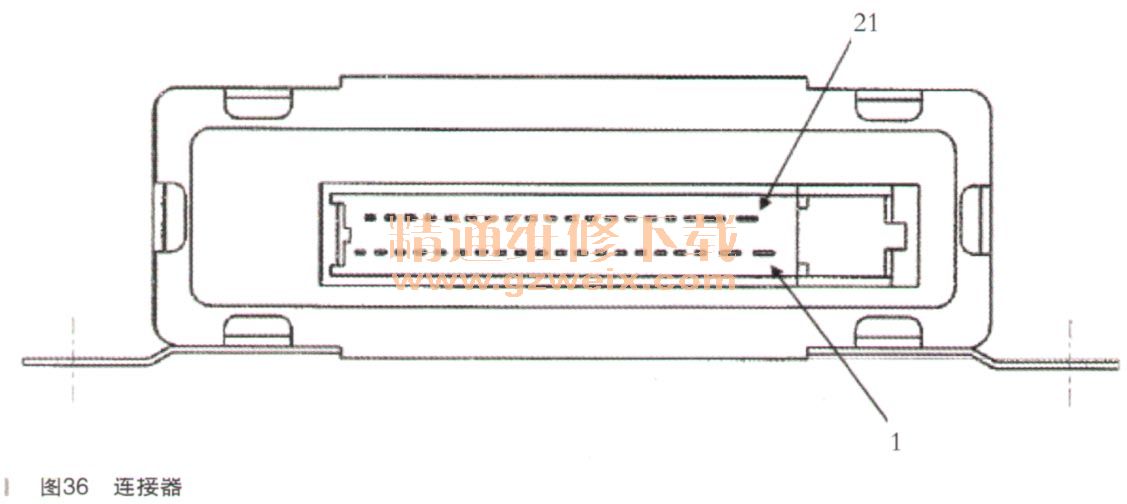

    各种应用中使用的Skyhook CDC硬件保持不变。取决于工作模式,例如独立式(M138)或在CAN上(M139),汽车配线的连接引脚,所连接传感器的数量,以及输入变化的数量,如图36所示。

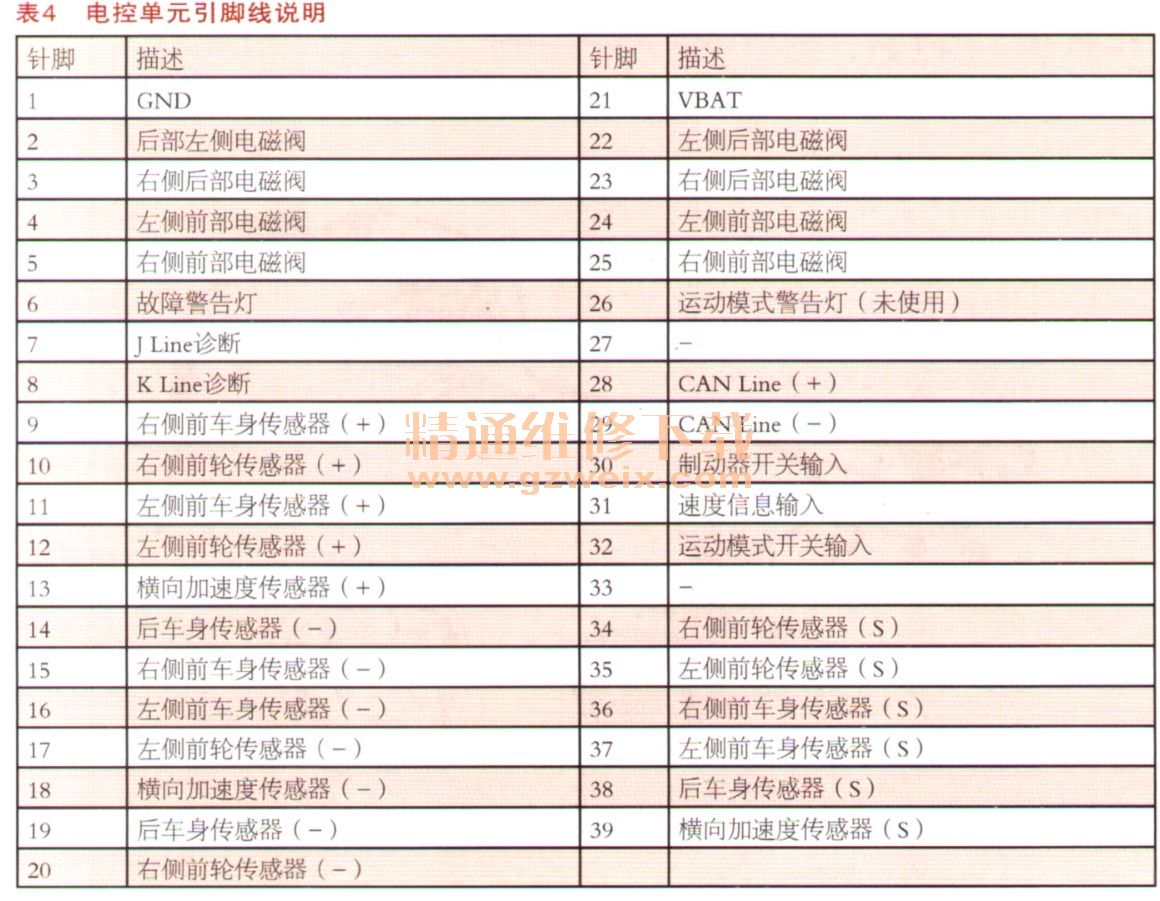

    完整电控单元引脚线,如表4所示。

    ·独立应用中未使用的元件用红色高亮显示
    ·CAN应用中未使用的元件用蓝色高亮显示
    5.基本工作原理

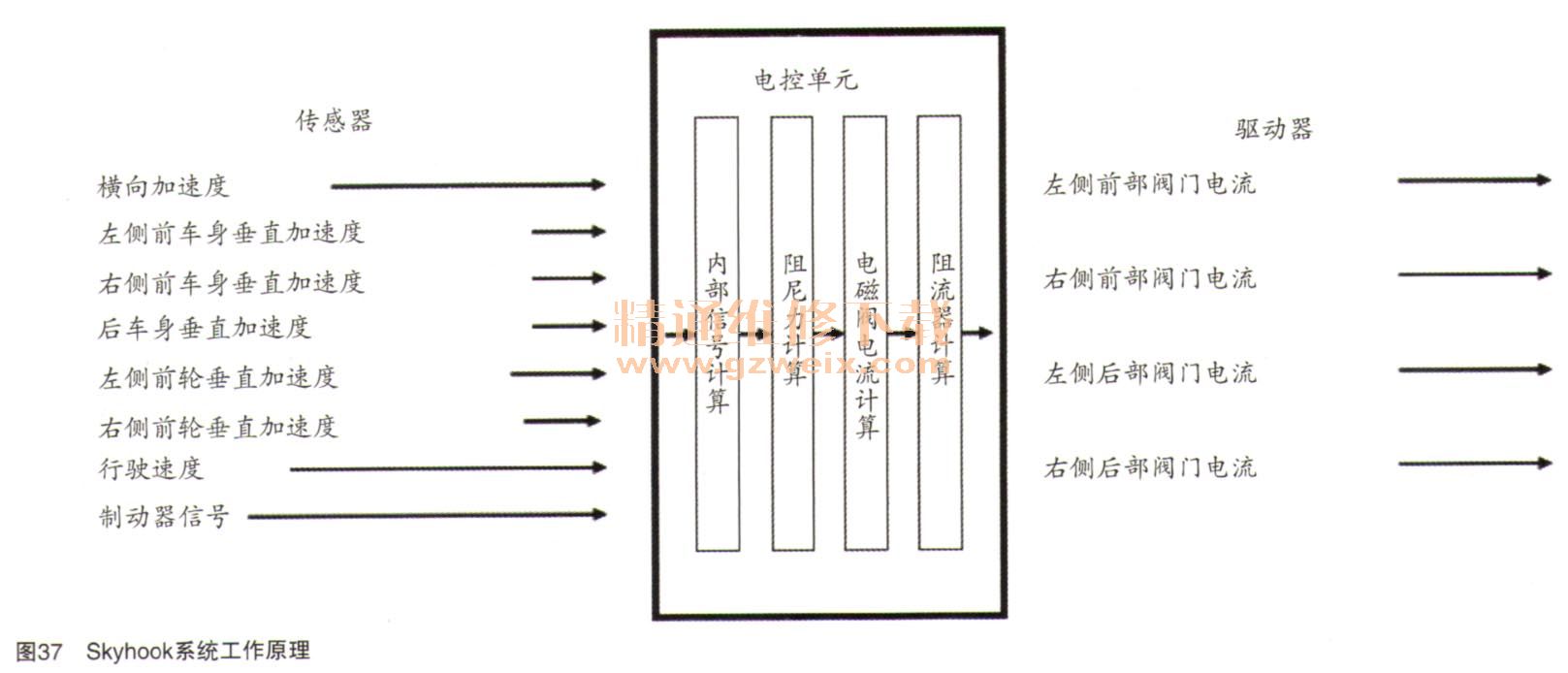

    基木工作原理如图37所示。

    6.内部信号的计算
    每隔10ms的10位采样测量的加速度值,用以确定汽车的各种加速度元素,从而获得车身、齿轮和减震器的速度,以及横向和纵向加速度。
    7.阻尼力的计算
    通过在不同应用基础上定制的校准参数,该算法决定作用在每个悬架上的力。
    8.整定参数第1组
    垂直、侧倾和俯仰加速度产生的阻尼力。
    取决于速度的参数:
    ·正垂直加速度
    ·负垂直加速度
     · 侧倾加速度
     ·俯仰加速度
      其他参数:
      ·垂直加速度产生的前后力的分布
    ·俯仰加速度产生的前后力的分布
     ·侧倾加速度产生的前后力的分布
      9.整定参数第2~3组
      (1)横向加速度产生的阻尼力
      ·横向加速度增益偏差
      ·横向加速度偏差的退化时间
      (2)车轮运动和横向加速度产生的阻尼力

    取决于速度的参数:
    ·横向加速度增益
    取决于横向加速度的参数
    ·车轮速度增益
    10.电磁阀电流的计算
    基于悬架响应曲线,电控单元计算传输至减震器的电流,从而获得所需响应,考虑该应用的典型阻尼曲线和驾驶模式设置。
    11.整定参数第4组
    减震器限制器的调节常数。
    取决于速度的参数:
    ·最小电流
    取决于车身运动的参数:
    ·正垂直加速度的系统反应增益
    ·负垂直加速度的系统反应增益
    ·侧倾加速度的系统反应增益
    ·俯仰加速度的系统反应增益
    取决于横向加速度偏差的参数:
    ·横向加速度偏差的系统反应增益
    取决于最小电流的参数:
    ·前轴和后轴电流的关系
    12.整定参数第5组
    弹簧限制器的调节常数。
    取决于横向加速度的参数:
    ·横向加速度的系统反应增益
    取决于路面的参数:
    ·最大电流
    其他参数:
    ·路面效果值的过滤器
    ·路面效果的退化时间
    ·路面效果的最大值
    ·制动反应的最小纵向加速度
    ·制动反应的最大电流
    13.加速度传感器

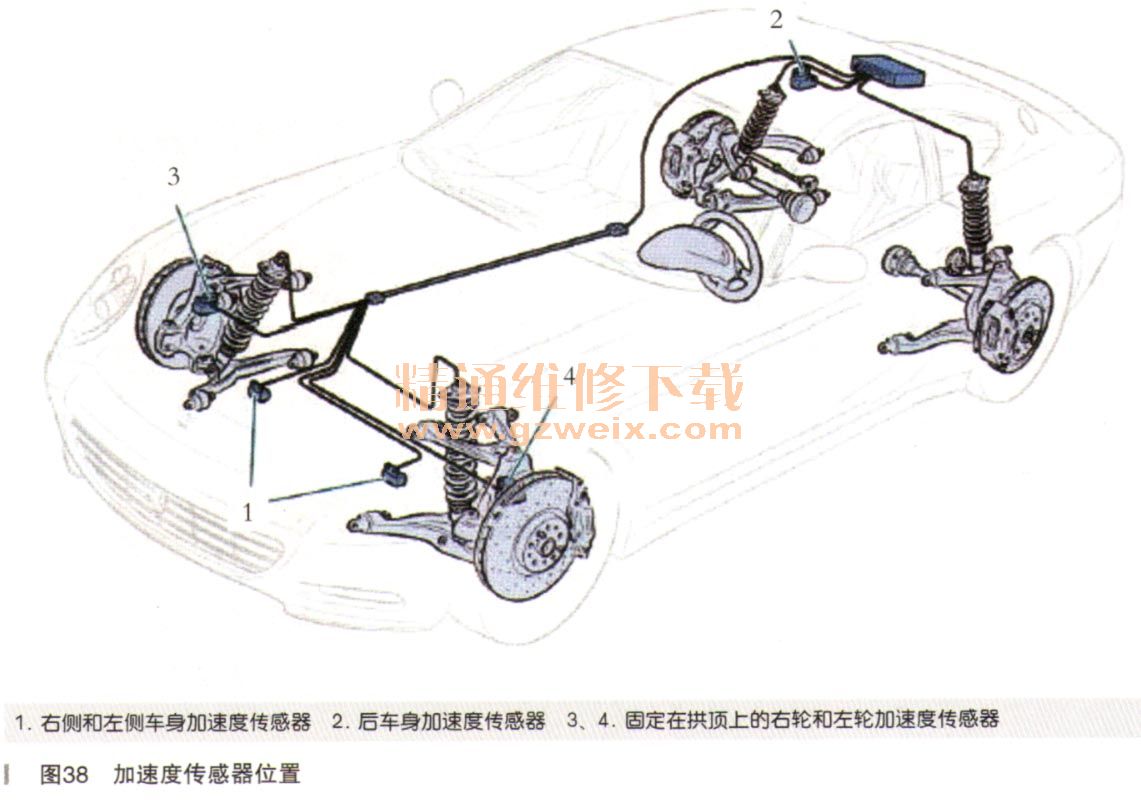

    加速度传感器如图38所示。
