2017年保时捷718 Boxster DME电控系统结构与组成(三)
来源:汽车维修技师  作者:佚名  2018-03-30 17:12:29

    (3)高温回路(HT)和低温回路(LT)
    带有间接增压空气冷却器(ICAC)的低温回路是新款车型的新特性,ICAC用于对增压空气进行冷却,如图49所示。

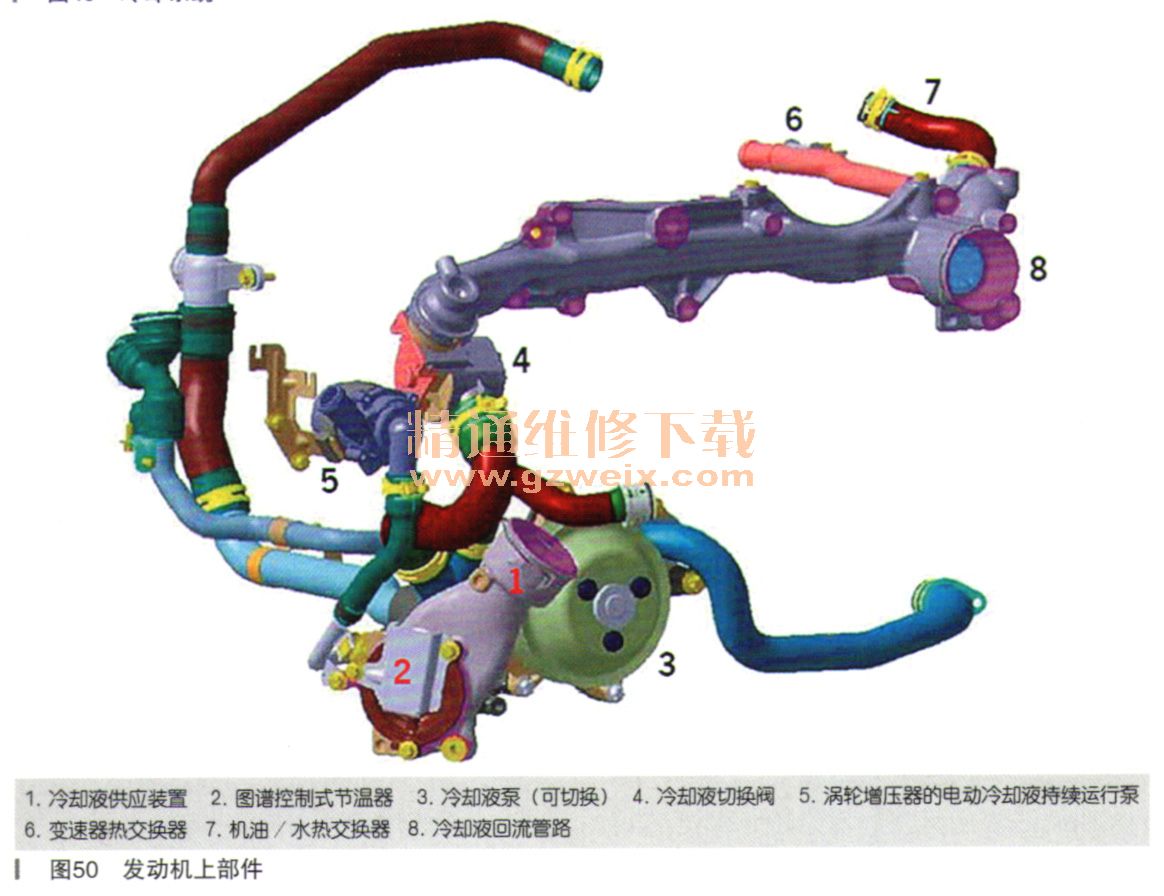

    ①冷却系统,发动机上的部件如图50所示。

    ②可切换冷却液泵
    根据冷却要求,按两级需求对一可切换冷却液泵进行切换,有助于进一步降低耗油量和CO2排放量。在完全关闭的状态下,冷却液停止流动(冷却液静止)。当发动机处于工作温度时,可切换冷却液泵打开,冷却液循环流动,如图51所示。

    汽缸列1的视图,前部如图52所示。

    ①冷却液膨胀箱
    高温和低温回路共用一个冷却液膨胀箱,如图53所示。
