二、风窗玻璃洗涤器

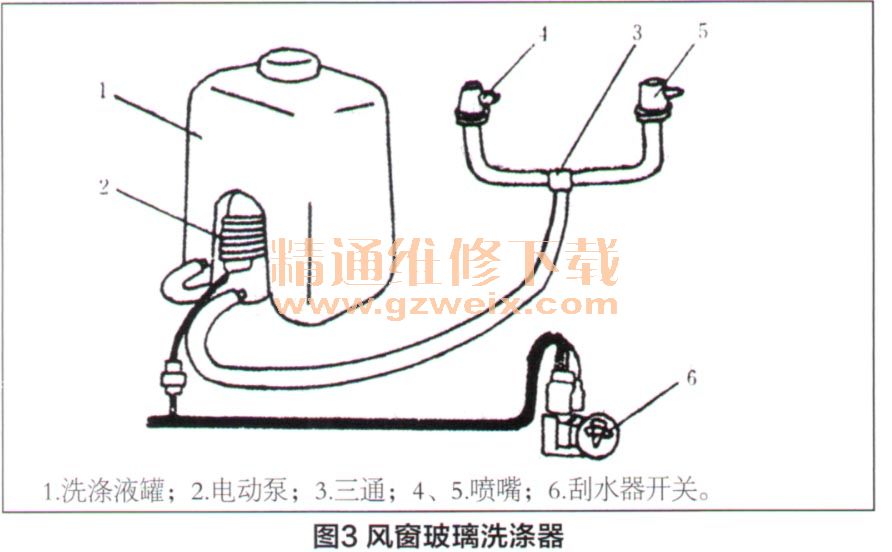

为了消除附在玻璃上的灰尘、脏物，汽车上常安装风窗玻璃洗涤器，并与刮水器配合，保持驾驶员的良好视线。风窗玻璃洗涤器如图3所示。
电动泵由永磁直流电动机和离心式叶片泵组成一体，喷射压力约为70～88kPa。喷嘴位置在风窗玻璃下方，它的喷嘴方向可以调整以保证水喷出后位置适当。电动泵连续工作时间一般不超过1 min，且应先开动电动泵，后开动刮水器。在喷水停止以后，刮水器应继续刮3～5次，这样才能有最好的洗涤效果，所以洗涤器的电路一般都是与刮水器开关联合工作的。
汽车电动刮水器和风窗玻璃洗涤器结构中，汽车电动刮水器主要是电动机的功能，其他都是辅助构件，从刮水器自动复位装置示意图中可以看出其刮水器快速、慢速、旋转复位等功能都是电动机及其组件完成。所以电动刮水器的修理可以说主要是电动机的检查与修理，其他都是电路连接或者是机械故障。风窗玻璃洗涤器更为简单，除了电动泵以外都是管路连接问题。
汽车使用的电动机、电动泵都是精密机械制造，这些构件都有很高的制造精度，其使用寿命要远远高出这些系统中的其他构件，也不容易损坏，在这些构件的修理时笔者推荐使用万用表。
三、万用表的结构组成及使用方法
维修电器的人员可能经常用到万用表，万用表主要由指示部分、测量电路和转换装置三部分组成，如图4所示。指示部分通常为微安表，一般称作表头；测量部分通常包括分流电路、分压电路和整流电路；不同种类电量的测量及量程的选择是通过转换装置来实现的。
汽车结构中的汽车电路一般都是直流电，是由汽车蓄电池提供，所以万用表只要选择在直流挡不动就可以了。
1．万用表的结构组成
（1）表头
表头上的表盘印有很多刻度线和数值。维修人员只要选符号 “－”或“DC”（直流）即可，刻度线下的几行数字是与选择开关的不同挡位相对应的刻度值。
（2）选择开关
万用表的选择开关是用来选择测量项目和量程。一般万用表测量项目包括：测电容、测电阻、直流电流、交流电流等。每个测量项目又划分为几个不同的量程以供选择。
（3）表笔和表笔插孔
表笔分为红、黑两支。使用时应将红色表笔插入标有“＋”号的插孔，黑色表笔插入标有“－”号的插孔。
（4）数字式表头
数字万用表的表头一般由一只A/D（模拟／数字）转换芯片、外围元件及液晶显示器组成，万用表的精度受表头的影响，万用表由于A/D芯片转换出来的数字，一般也称为31/2位数字万用表，41/2位数字万用表等。
