法拉利California TF1 54BB发动机结构原理与维修（二）

来源：汽车维修技师作者：佚名 2018-05-12 09:33:49

七、GDI系统
1．机械泵

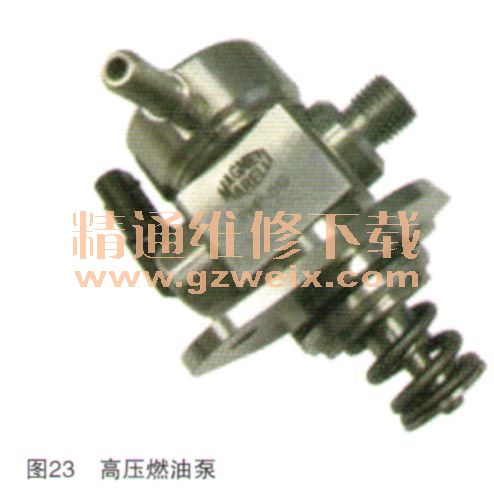

GDI系统的特征是新的高压燃油泵（如图23所示）：

    驱动轴凸轮数据：3个凸角，升程4mm（以前：3个凸角，升程3.5mm）；活塞直径：10mm（以前：9mm）。
    2．轨道、喷油器和压力传感器
    压力传感器源自458 Italia；但是油轨是新的，由CIE Spain制造；喷油器也是新代产品：喷油器是Bosch HDEV 5.1，喷油孔：7个，激光加工，流速为22.5mL/s。

    八、阀门机构
    1．阀门数据

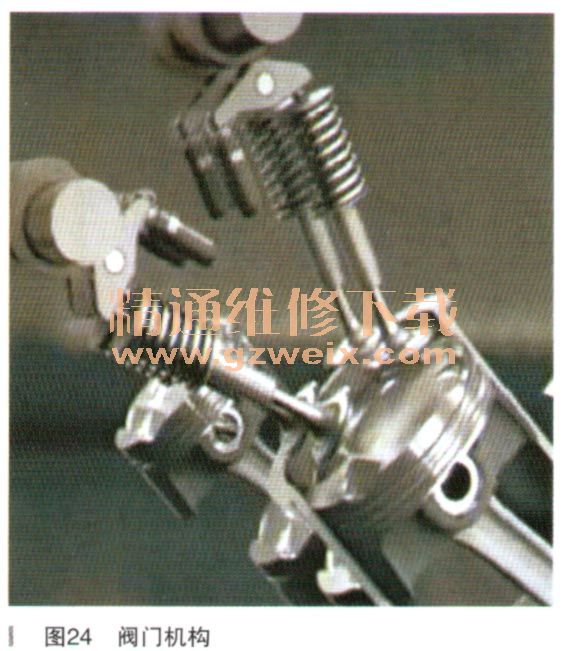

    F 154BB涡轮发动机阀已经完全重新设计并改变尺寸（如图24所示），这是新的参考数据：进气总升程94.99mm。

排气总升程94.55rnm。
2．中空排气阀

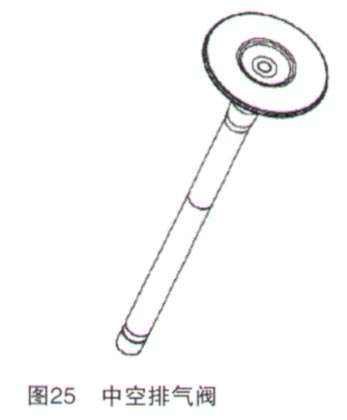

中空排气阀，如图25所示。

3．进气阀
进气阀，如图26所示。
