奔驰C180轿车行驶中仪表上安全带报警
来源:汽车维修技师  作者:佚名  2018-05-17 13:48:52

    一辆行驶里程约2.1万km、装配274发动机的新款奔驰C180轿车。客户反映:该车行驶时副驾驶没坐人,但是仪表上一直提示副驾驶未系安全带。

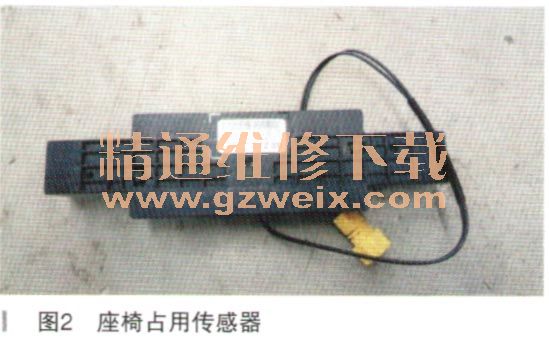

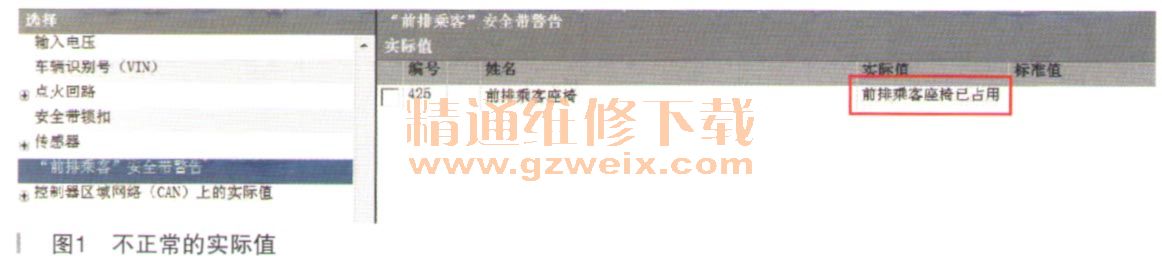

    故障诊断:接车后同客户一起试车,发现故障现象确实一直存在。连接诊断仪进行快速测试,未发现相关故障码。进入SRS控制单元查看副驾驶座椅占用的实际值,在副驾驶末坐人的情况下,实际值显示已占用(如图1所示),显然不正常,说明是传感器(如图2所示)自身测量错误造成误报警。于是把座椅占用传感器更换掉,再次试车系统恢复正常。




    副驾驶座椅承载识别由副驾驶座椅承载识别系统传感器记录,仅上可检测“座椅承载”或“座椅非承载”状态,辅助防护系统控制单元读取副驾驶座椅承载识别系统的相关信号。通过施加在座椅上的重量确定副驾驶座椅承载状态,为此,重量传感系统(装配副驾驶气囊自动关闭功能的车辆)控制单元测量施加在充有硅胶的坐垫上的压力,并将座椅承载识别系统的状态发送至辅助防护装置控制单元。如果副驾驶座椅已承载(占用),那么副驾驶侧气囊将会启用。前排乘客座椅的承载状态不会影响到辅助防护装置的触发行为,仪表需要承载状态,用于确定是否启动安全带警告功能。

相关资料:2017年4月奔驰维修系统WIS
