别克凯越离合器分泵与分离轴承总成结构原理解析
来源:汽车维修  作者:佚名  2018-07-19 08:40:23

    一般车辆的离合器分泵安装在变速器壳外面,通过分离叉推动分离套筒与分离轴承的运动,实现离合器接合与分离动作。
    别克凯越轿车离合器分泵与分离轴承做成一个整体,安装在变速器壳前端延伸部分的内部,其优点是省去了分离叉和分离套筒两个部件,降低了制造成本。但缺点也非常明显,一旦液压分泵失效(比如漏油),更换时需拆下变速器总成,无形中增加了维修工时;另外,分泵与分离轴承是一个组件,需整体更换,增加了维修成本;再者,实际维修中,倘若车辆行驶里程较多,虽此时离合器片未到寿命,往往将离合片及压盘总成一并换掉,这又增加了维修成本。

    一、结构特点
      图1为离合器分泵与分离轴承总成整体效果图。从外观上看,能看到分泵泵体4、防尘罩3、分离轴承2及分离轴承限位卡环1等,分泵泵体通过3个螺栓固定于变速器壳内部。管路6一端与泵体通过螺纹连接,另一端做成快速接头S(公头),与离合器总泵过来的管路实现快速连接。分泵泵体上无放气螺钉,放气螺钉设计在快速接头(母头)端,这使得分泵排气不太方便。

      图2为离合器分泵与分离轴承总成分解图。图中省去了防尘罩,其余S个部件分别为:离合器分泵泵体1、弹簧座2、弹簧3、分泵活塞及分离轴承总成4及限位卡环5等。

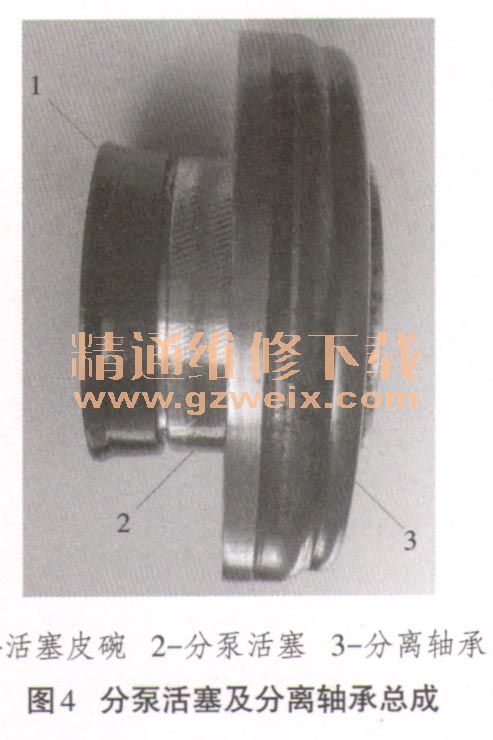

    分泵活塞与分离轴承做成1个组件(图4),套装在分泵泵体(图3)空心的导销3上,导销为分泵活塞及分离轴承的运动做导向,空心的活塞外圈通过皮碗与缸筒的配合实现密封,内圈通过尼龙密封圈与导销的配合实现密封。变速器一轴穿过空心的导销与离合器从动盘相连接。


[1] [2]  下一页
