剖析上汽通用雪佛兰畅巡纯电动汽车技术
来源:汽车与驾驶维修  作者:佚名  2020-06-22 15:41:11


    三、高压电池组
    1.高压电池组外观说明
    高压电池组的前部是对外进行高压和低压连接的主要电气接口,从左到右依次是手动维修开关MSD、2个高压插接器(分别接车载充电机和高压配电盒)、低压插接器和热管理水管(图3)。

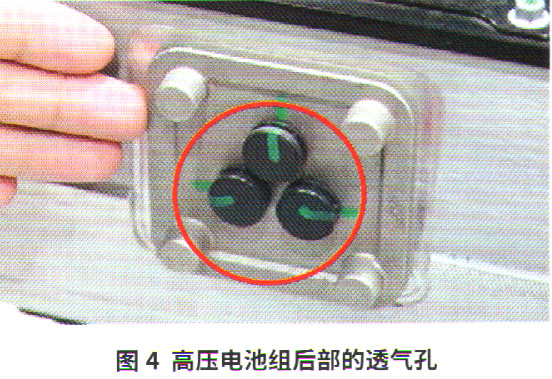

    高压电池组的后部是透气孔(图4)、是电池对外通气的部件。该电池组采用IP6了高级别防水设计,在维修和拆卸的过程中不要随意触碰或拆解透气孔。
    2.更换高压电池组冷却液
    高压电池组冷却液需定期更换,冷却液型号为DEX-COOL,用量约4.70L。需要用专用的加注机和适配器,按照以下步骤更换高压电池组冷却液。
    (1)执行全面的高压禁用。
    (2)拆下前机舱护板,打开电池组储液罐盖。
    (3)举升车辆,放置冷却液收集器。
    (4)拆卸电池组出水管卡箍,排放电池组冷却液。等冷却液排放完成后,安装水管卡箍并移出收集器。
    (5)降下车辆,将冷却液专用加注机与高压电池组储液罐相连。
    (6)将高压电池组冷却系统抽真空至81~88 kPa,并执行保压测试。
    (7)打开加注阀门,加注适量冷却液后关闭加注阀门。
    (8)启用高压并打开点火开关,使用诊断仪RDS进入高压电池组控制单元,选择控制功能。
    (9)驱动冷却液泵工作约5 min,同时保持系统有一定真空度(约50 kPa)。
    (10)拆除加注机,检查并调整液位(更具体的操作步骤请参见维修手册)。
    3.高压电池组的维修和注意事项
    与以往的上汽通用电池组维修策略不同,该车电池组的维修由供应商负责。经销商如果发现高压电池组相关故障,请先致电上海通用汽车有限公司售后服务技术支持中心(TAC)进行故障上报,确定是否为高压电池组的故障。
    经过诊断并与TAC相关部门确定需要拆卸电池组总成时,为确保人身和车辆安全,还应注意以下事项。
    (1)按标准流程执行全面的高压禁用。
    (2)需要提前分离高压、低压插接器,并移到安全位置。
    (3)拆卸前必须断开水管、排放电池组的冷却液。
    (4)需要提前拆下电池组搭铁线缆(等电位线)。
    (5)必须使用专用的举升台架支撑电池组(提前拆下中间的2个螺栓)。
