剖析上汽通用雪佛兰畅巡纯电动汽车技术
来源:汽车与驾驶维修  作者:佚名  2020-06-22 15:41:11

     2020年2月20日,上汽通用雪佛兰在国内的首款纯电动汽车畅巡正式上市。该产品定位为紧凑型车,推出了星享版、星河版、星云版和星宇版4个版本,续航里程410 km,补贴后官方指导价15.99~17.99万元。新车提供3年或10万km(以先到为准)整车质保,动力电池、驱动电机以及电机控制器提供8年或16万km(以先到为准)质保。本文将介绍该车型采用的新能源技术。

    4.制动系统

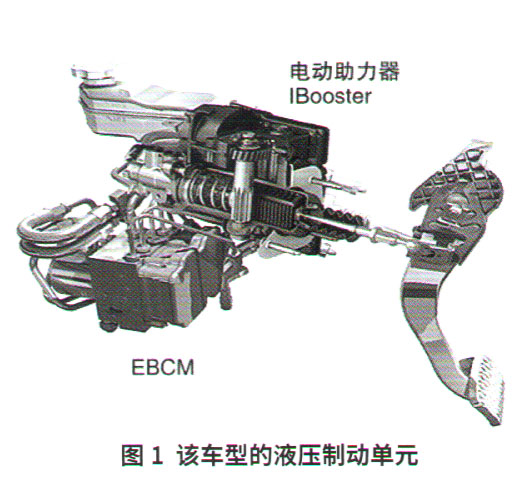

    液压制动单元与传统车型有明显不同,采用了电动助力,具有自动保持、牵引力控制TCS和电子稳定控制ESP等功能,且支持能量回收(3级可选)。前后轮均采用盘式制动器,后轮集成有分体电机式电子驻车制动系统(图1)。
    5.悬架系统
    该车前部采用麦弗逊式独立悬架,后部采用多连杆式独立悬架。
    6.空调系统
    制冷系统由电动压缩机、蒸发器、冷凝器和膨胀阀等组成,使用R134a制冷剂。暖风系统由高电压加热单元、暖风散热器、电子水泵和储液罐等组成。
    了.信息互联系统
    该车搭载最新的eConnect互联技术,配备10.1”显示屏,可连接4G网和Wi-Fi,具有语音识别、远程控制和建立个性化专属账户等功能。

    一、车辆配置
    1.大容量三元锂离子高压电池组
    高压电池组采用高能量密度的镍钻锰三元材料,冷却方式为液冷(主动热管理),具备严密的电池能量和安全监控功能。高压电池组的容量为150 A·h,能量为52.5 kW·h,标称电压350V,最高电压421V,最低电压268V,可以采用快充或者慢充方式进行充电。
    2.永磁同步驱动电机
    电机采用高效率、宽调速范围的三相交流电,具有输出功率高、反应速度快的特点。电机采用液冷方式冷却,且支持制动能量回收功能。
    3.电动转向系统
    转向机构采用齿轮齿条式结构且装配电子转向柱锁,助力大小随车速可调,具有抖动抑制功能,转向电机可主动提供阻尼降低振颤。

    二、车辆维修保养
    1.安全须知
    由于车辆装配高压驱动系统,为确保人身和车辆安全,在维修保养时应遵循以下原则。
    (1)技师应获得电工作业证且参加过新车现场技术培训。
    (2)维修作业前,必须参阅维修手册上的具体操作步骤及注意事项。
    (3)维修高压系统或靠近高压部件操作时必须进行高压禁用。
    (4)维修时必须穿戴安全鞋、安全手套等,并对工作区域进行隔离警示。
    2.高压禁用流程
    拆解维修高压系统前,必须先按照以下步骤执行高压禁用与检验。
    (1)移:移除车辆上所有外部电源,包括12V蓄电池充电器。
    (2)关:关闭点火开关,将钥匙放到指定位置。
    (3)断:断开蓄电池负极,并远离负极区域。
    (4)取:取下手动维修开关(MSD),将其放到指定位置。
    (5)等:等待5 min,以保证高压能量全部释放。
    (6)查:佩戴并检查个人安全防护设备,拆卸高压连接器。
    根据维修任务,需要测量并确认高压部件插接器端子对车身和端子之间的电压均低于3V。
    3.发动机舱内主要高压部件

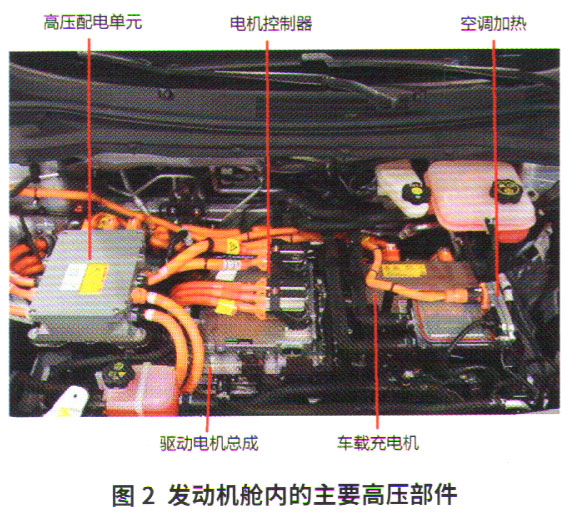

    发动机舱内橙色线缆为高电压线缆,与之相连的部件为高电压部件,主要部件如图2所示。
