详解奥迪电子车外后视镜技术与应用
来源:汽车与驾驶维修  作者:佚名  2020-05-28 09:33:44

    2.电子车外后视镜的系统部件和功能
    (1)数字式车外后视镜摄像头
    摄像头分辨率为1 280×1 080像素,可将采集到的图像处理成数字信号传送给系统控制器(图4)。由于采用了高动态范围成像技术HDR,可主动进行亮度调节,在外界光线不足的条件下(如通过隧道行驶时)也会获得更清晰的视野。
    另外,摄像头还具备加热功能,防止雾化或结冰,影响成像效果。加热器是自动激活工作的,具体取决于车外温度、雨刮器是否工作、后风窗加热是否接通以及是否识别出有污物。
    (2)高清显示屏
    在仪表板和车门之间左右各布置一个分辨率为1280×800像素的触摸式OLED高清显示屏(图5),其对角线长度为了”,具有自动亮度调节和接近传感器技术。如果驾驶员将手指移向表面则会激活显示调整界面,该界面可实现调整图像显示、切换功能,还可以调节前排乘客侧后视镜显示区域。
    (3)系统控制器
    控制器与显示屏集成为一体,通过舒适CAN与其他控制单元通讯。汽车各控制单元之间可共享信息,协同完成系统功能。例如:根据车辆装载情况自动调整视野,以及根据环境照明强度自动调节显示屏亮度等。这些自适应功能的实现,离不开电子车外后视镜控制单元从其他控制单元获取的数据作为支持。
    3.电子车外后视镜系统工作情况说明
    (1)接通电子车外后视镜系统的情况
    车辆解锁,该系统立即启动;打开驾驶员侧车门或者乘客侧车门后,显示屏会激活显示一段时间;接通点火开关情况下,摄像头图像会一直处于工作状态;车辆在行驶中无法关闭该系统。
    (2)关闭电子车外后视镜系统的情况
    关闭点火开关,系统会延时工作约2 min后关闭;车辆上锁,则该系统停止工作。
    (3)转向灯激活时的情况

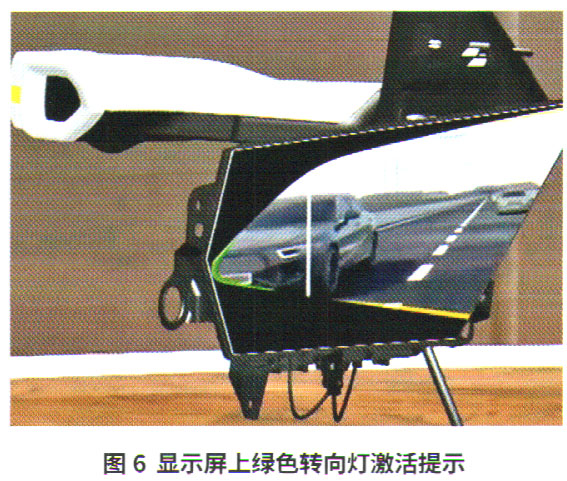

    在转向灯激活时,相应侧显示屏会有绿色转向灯激活提示(图6)。
