捷豹I-PACE纯电动汽车热管理系统介绍(三)
来源:汽车维修与保养  作者:佚名  2020-07-16 09:09:14


四、制冷剂回路部件
1.概述

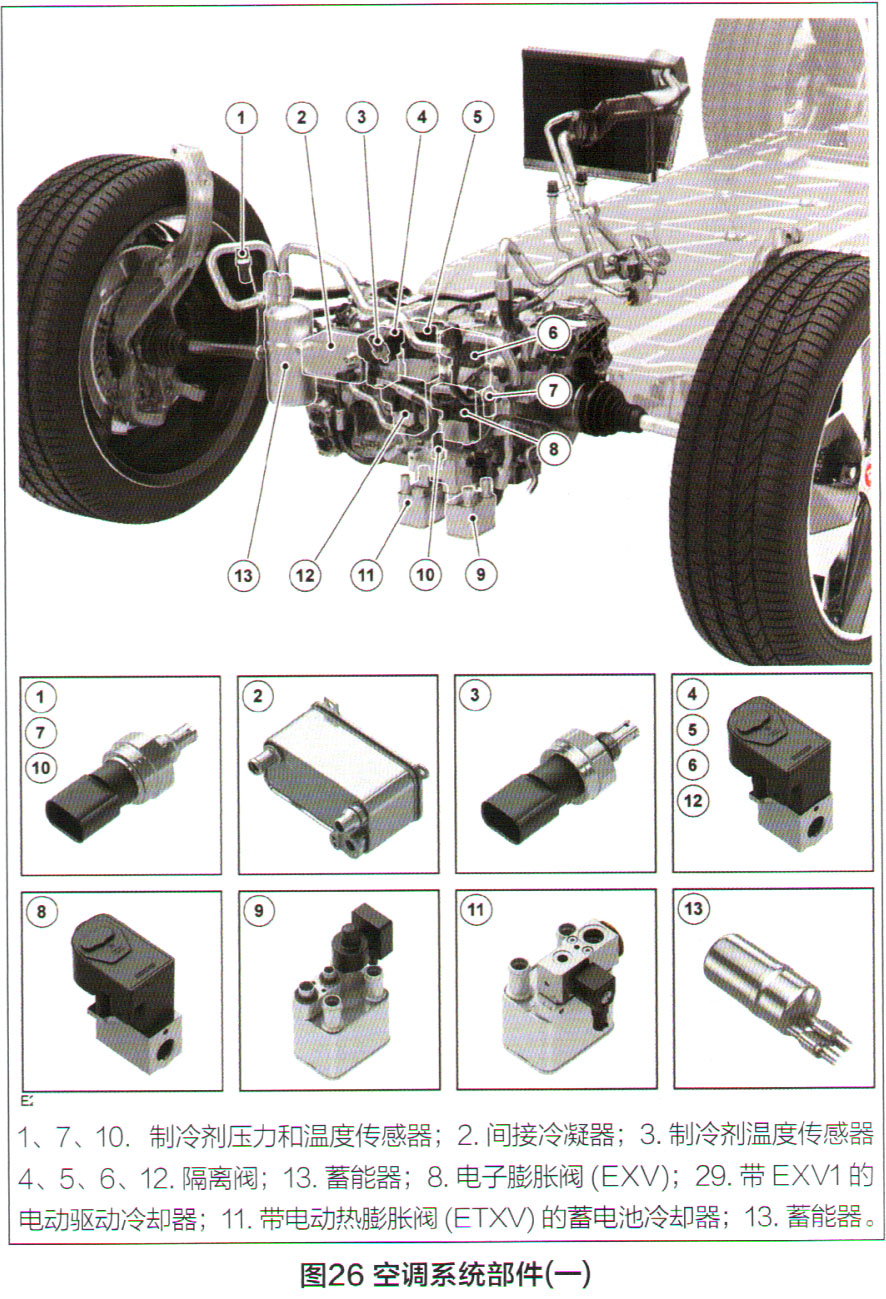

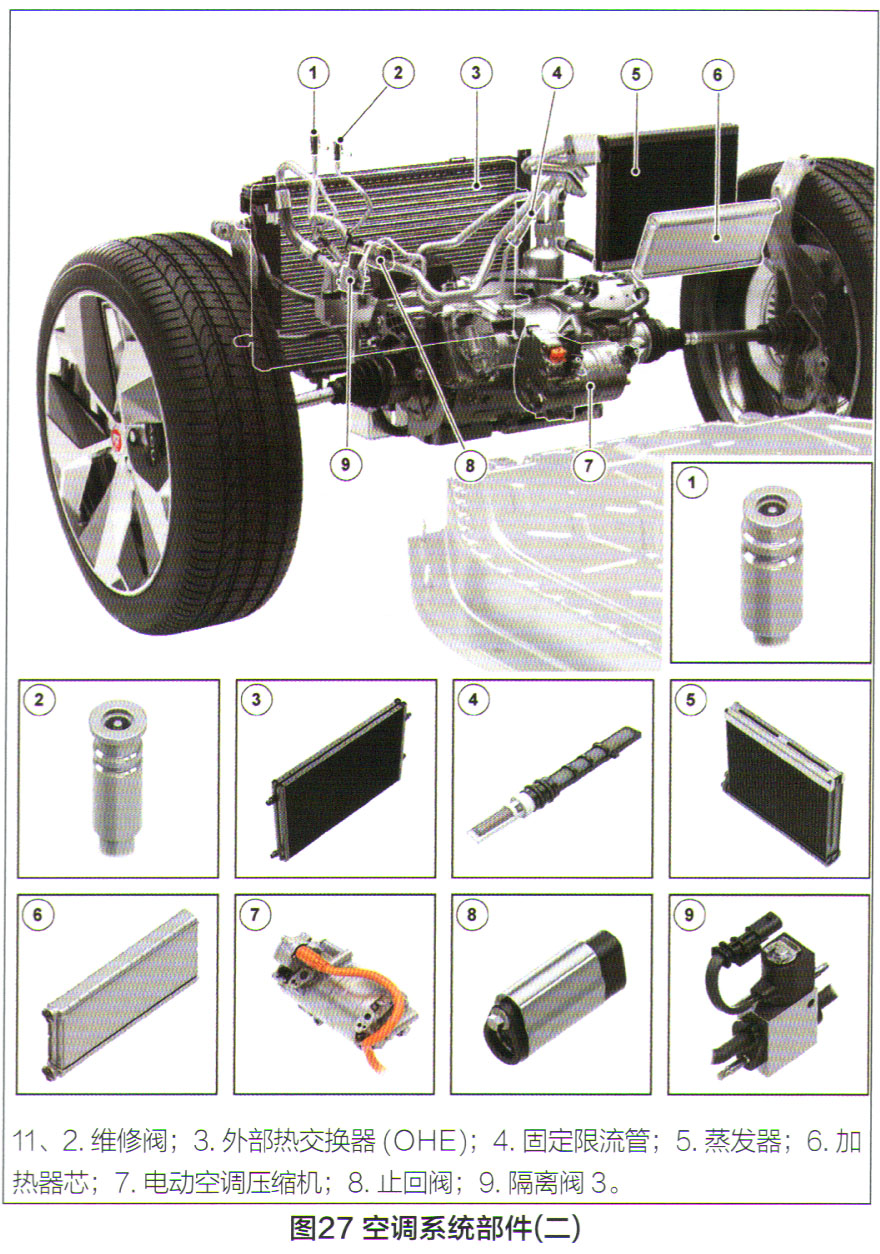

    空调系统部件如图26和图27所示,空调系统管路布置如图28所示。A/C系统的操作由自动温控模块(ATCM)控制,负责以下温度控制:


    (1)通过传统的A/C蒸发器实现乘客舱冷却。A/C蒸发器安装在气候控制总成中。A/C系统还利用来自电动驱动温度控制系统和外部空气的回收热量,对乘客舱提供加热。
    (2)EV蓄电池温度控制系统由蓄电池电量控制模块(BECM)进行控制。在车辆行驶过程中或EV蓄电池充电时,A/C系统对EV蓄电池提供冷却。
    (3)电子驱动温度控制系统由动力传动系统控制模块(PCM)进行控制。A/C系统使用来自电动驱动温度控制系统的热量,在需要时为乘客舱提供热量。
    I-PACE空调系统有三种工作模式,每种模式在功能上都有所不同。三种模式如下。
    (1)空调一正常空调操作。
(2)热泵一仅用于座舱加热。
 (3)再热一加热和除湿。
这三种模式在操作方面有所不同,将在后文中详细介绍。
2.电动空调(A/C)压缩机
    电动空调(A/C)压缩机如图29所示,它是一个3相变速涡旋式压缩机。压缩机包含一个直流(DC)至交流(AC)逆变器,为3相交流电电机供电。为防止空调系统承受过大的压力,在电动A/C压缩机出口侧安装了一个泄压阀(PRV)。通过改变电机转速,可改变电动空调压缩机的排量,这由自动温控模块(ATCM)进行控制。ATCM通过局域互联网络(LIN)控制电动A/C压缩机的操作。

上一页  [1] [2] [3]  下一页
