6.00230一变速器停车选择开关一F305对地短路的故障码

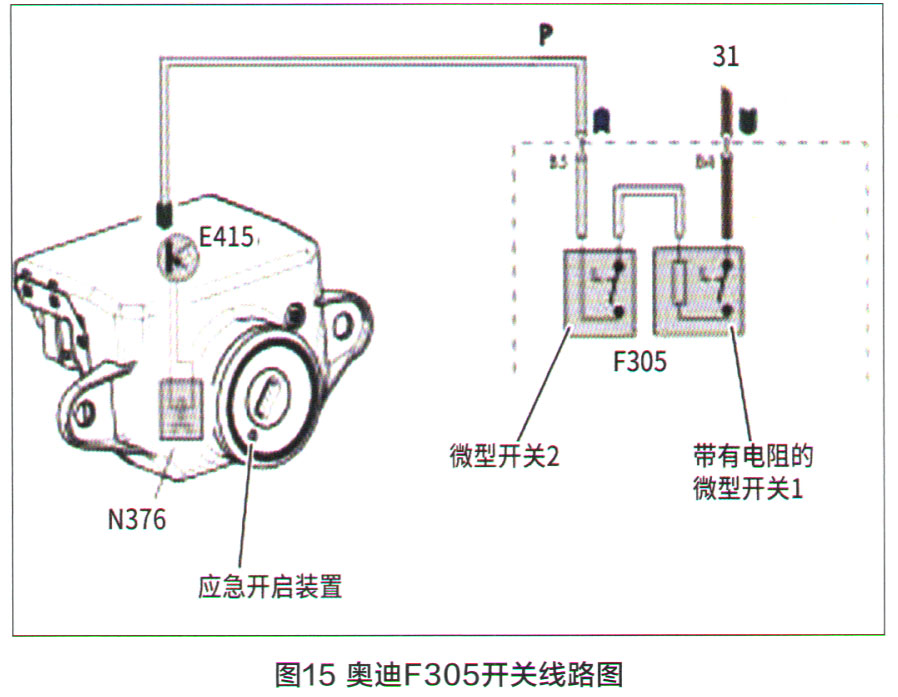

    00230一变速器停车选择开关一F305对地短路的故障码（图13），此时大部分维修人员容易盲目更换变速器电子模块，导致无法解决故障问题。F305开关被安装在选挡杆下方（图14）。其作用主要是用来与点火锁上面的E415模块一起完成点火钥匙的防拔功能及启动控制功能。首先E415像往常一样必须接收到来自无级变速器控制模块J217的P位置信息，同时还要验证选挡杆处F305是否提供了P位置信息，两条信息都正常存在时，发动机便允许启动，同时点火钥匙也能从P挡位置拔下来。其工作原理图如图15所示。

    根据F305的工作原理：换挡杆挡位P的信息传到两个机械式微型开关F305上，这两个开关串联形成一体。在换挡杆挡位P时，这两个开关是接合的，并会将接地信号发送给E415。如果这时关闭了点火开关，那么电磁铁N376就会被短时通电，一个杠杆机构就会抬起点火钥匙防拔锁。故可以判断其故障点为：开关、线路和电脑。





1.18115/P1707一机械电子单元的故障

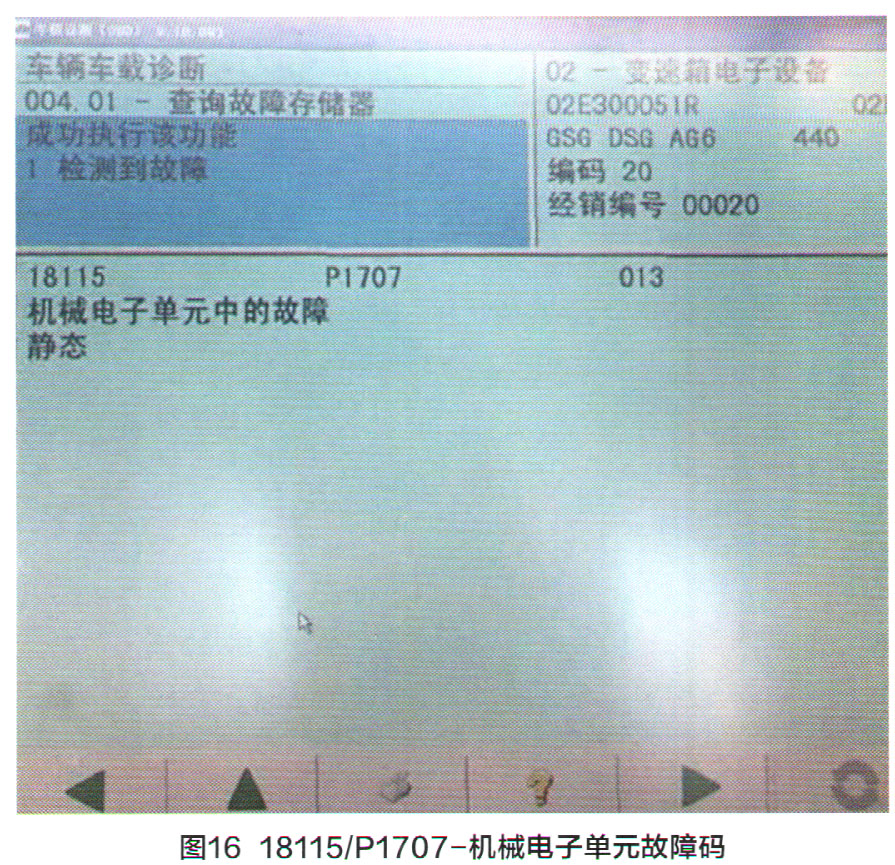

    如图16所示，18115/P1707一机械电子单元的故障，故障一般来说都是J743机电控制单元本身故障引起的。直接更换即可。
