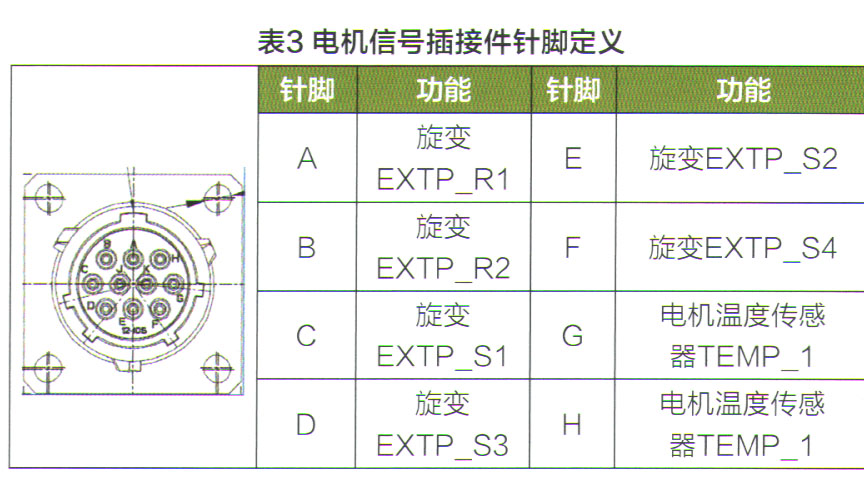

电机控制系统的电气原理图如图5所示，电机信号插接件针脚定义见表3，MCU低压插接件针脚定义见表4。





1．电机缺相的检测

    电机缺相是由于电机内部发生了某一相或两相由于某种原因不通电或者电阻值较大的现象。其主要产生的原因可能为：电机内某相烧毁、电缆与电机内部绕线断开连接或电缆接头由于未打紧发生烧蚀。电机缺相的检测过程如下：

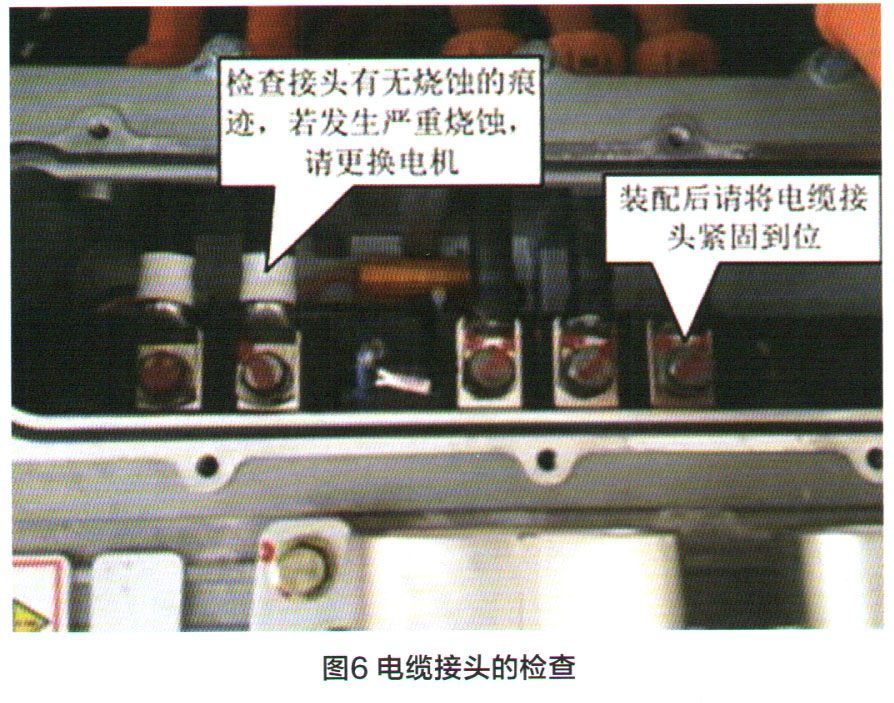

    （1）如图6所示，打开控制器小盖板，11个M5螺栓，检查电缆接头有无烧蚀现象（此故障多由于接头在安装时未打紧引起的）维修后一定把图中电缆接头紧固到位。

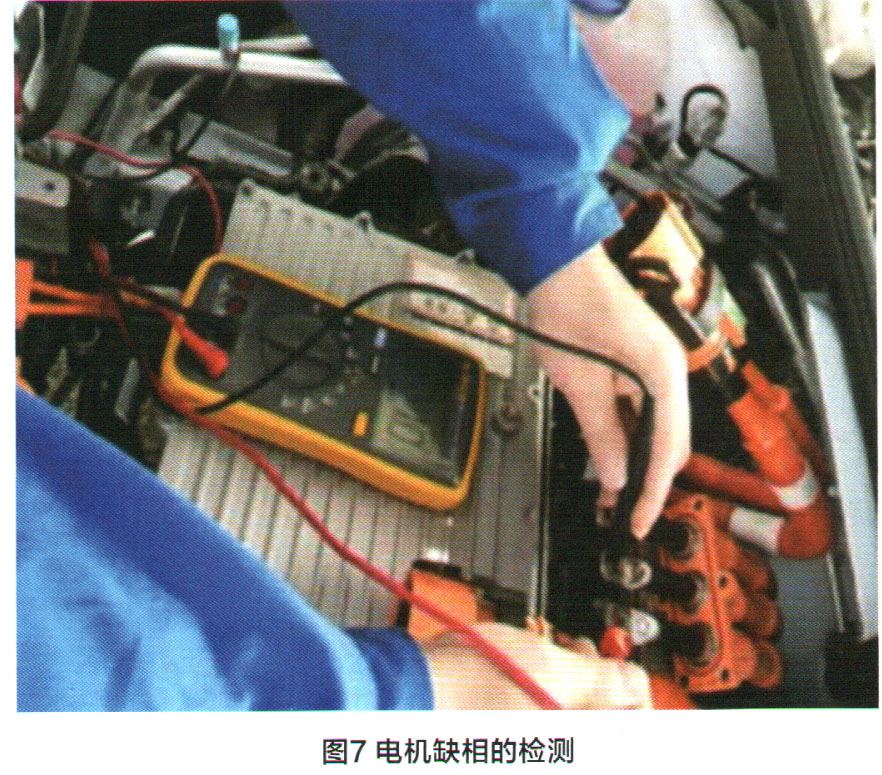

    （2）如图7所示，检查缺相，利用万用表分别检测电机的A相与B相之间、B相C相之间、A相C相之间电阻来判断是否发生缺相，AB、BC、AC相互之间的差值大于0.5Ω即判定为电机缺相，请更换电机。

    注意：将维修开关拔掉，打开电机控制器小盖板，将U、V、W三相线螺栓松开（M8螺栓），将万用表打至最小单位刻度档，测量相间的阻值。

2．电机位置传感器信号静态测试方法

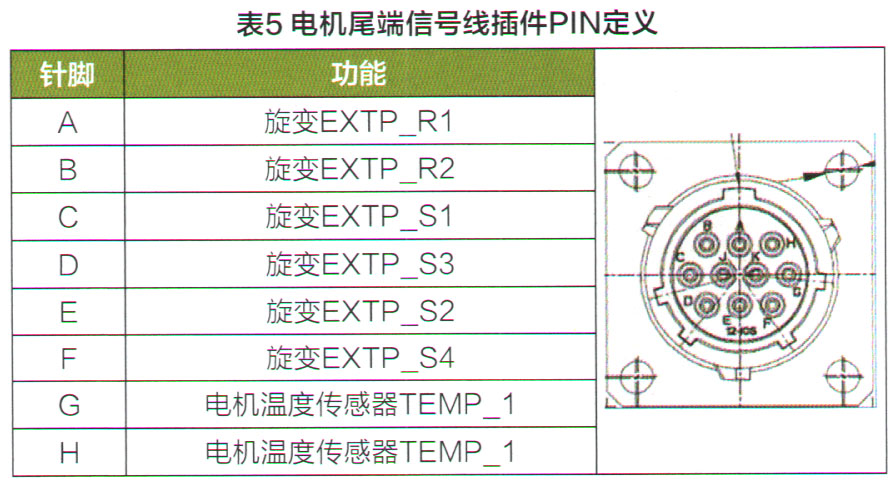

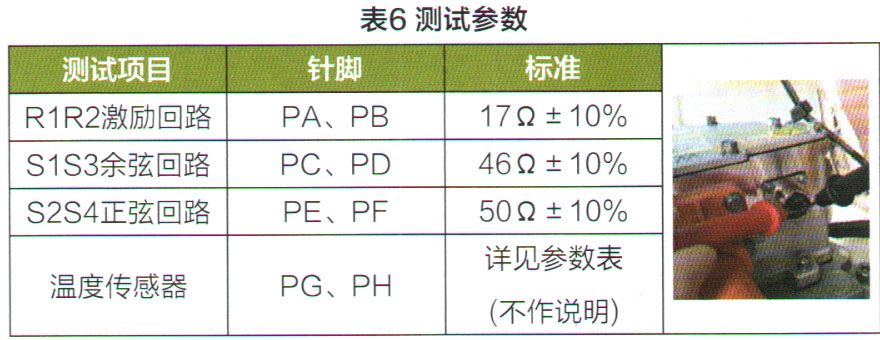

    电机位置传感器负责监控电机转子位置，为电机控制提供位置信号。电机位置传感器采用旋转变压器结构。可能出现故障模式为内部发生短路或者断路。电机尾端信号线插件PIN定义如表5所示。PA～PFin为旋变信号，PG、PHpiN为温度信号，测量电阻值时应PA～PB一组，PC～PD一组，PE～PF一组，PG～PH一组。测试参数见表6。

3.MCU低压插件信号检测方法

    （1）首先从控制器上拔下低压插件，检查线束端插件各针脚有无退针现象，如发现针脚退针请打开插件维修或更换该插件。

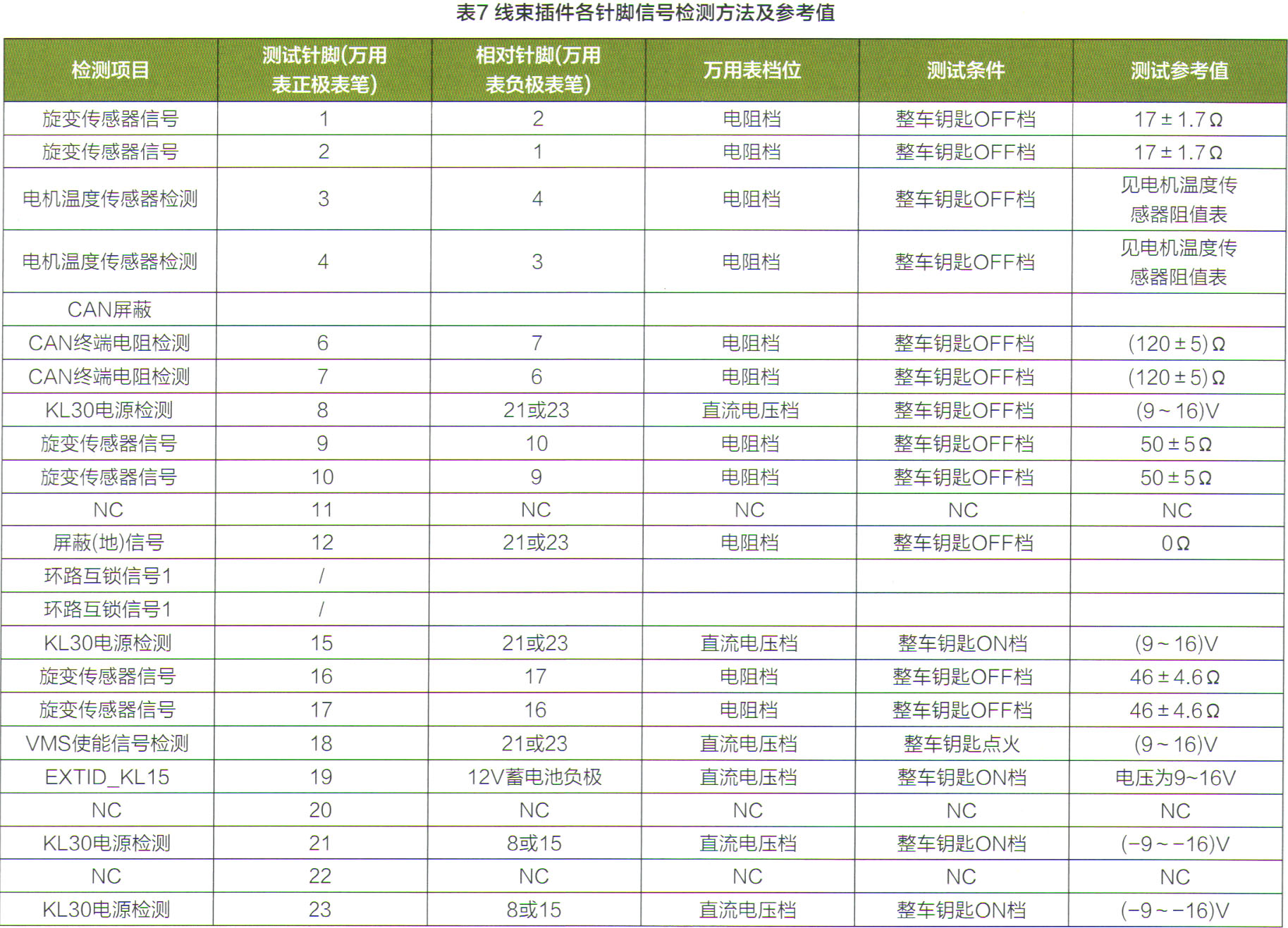

    （2）使用万用表检测插件各针脚信号，测试参考值见表7。
