奇瑞瑞虎3xe驱动电机与电机控制器故障检测
来源:汽车维修与保养  作者:佚名  2020-08-22 08:43:25

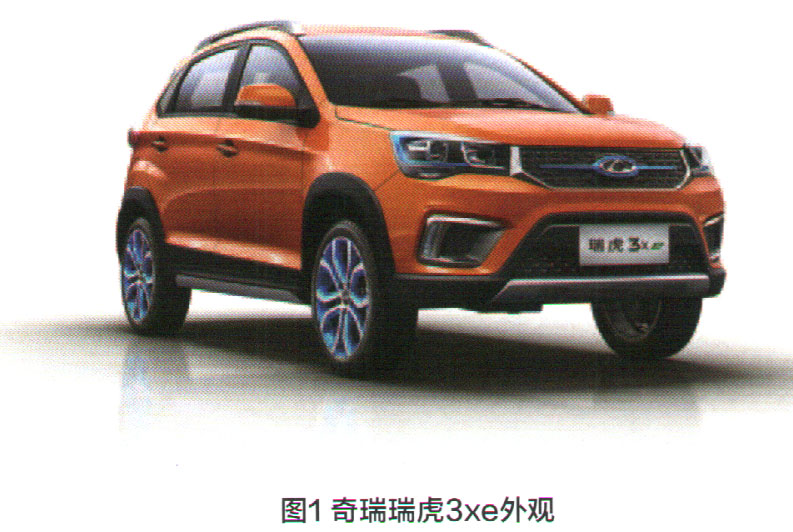

     2018年3月28日,奇瑞旗下的新能源电动SUV—瑞虎axe(图1)正式上市,新车包括瑞虎3xe 400、瑞虎3xe 480两款车型。瑞虎3xe 400基本沿用了奇瑞瑞虎3x的设计风格,外观沿袭Chery Design设计理念,车身时尚动感,采用从大自然获得灵感的HDS水流动感车身理念,硬朗和酷炫的流线设计。瑞虎3xe- 400采用奇瑞新能源独有的3R-Body高强度笼式车身设计,三电安全管理系统、电池热管理系统,以及整车多层次高压安全保护。瑞虎3xe 400搭载一台高性能永磁同步电机,并融合了全球电机行业巨头安川电机的先进技术,最大功率达90kW,最大扭矩为276N·m,最高车速达到151 km/h,0~50km/h加速4s以内。新车提供快充+慢充两种方式,快充30min即可充电至80%,慢充6~8h充电至100%。奇瑞新能源瑞虎3xe的续航里程达到了401 km。

一、驱动电机及电机控制器
1.驱动电机

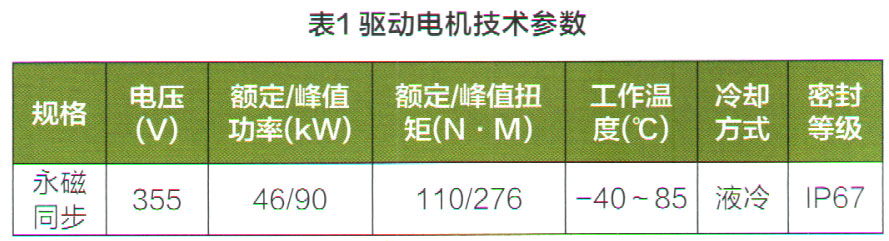

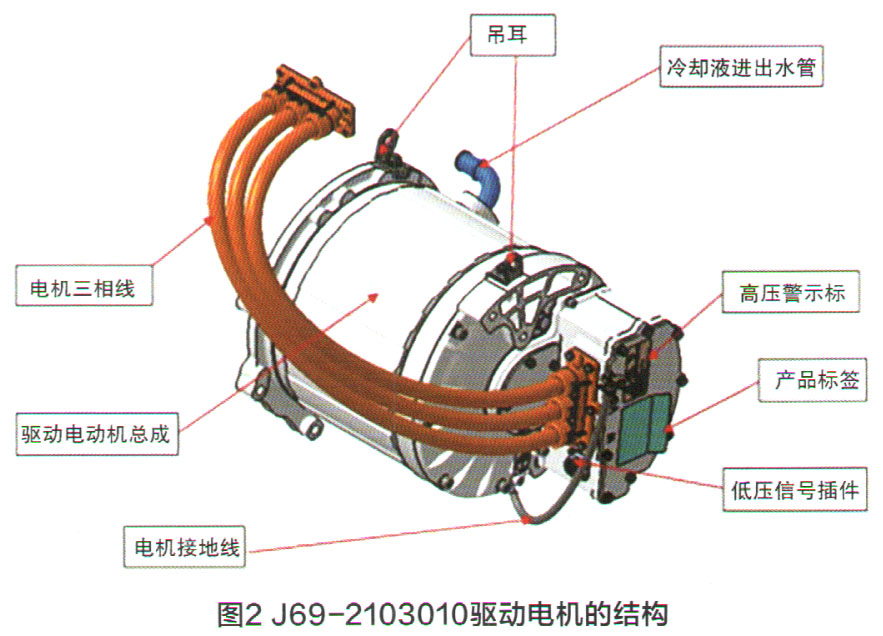

    如图2所示,奇瑞瑞虎3xe纯电动汽车采用的驱动电机为三相永磁同步电机,用作纯电动轿车的驱动,安装于前舱位置。此类电机具有结构简单、体积小、重量轻、效率高等特点。在控制器的控制下,电机能在宽广的速度范围内工作,以满足纯电动轿车的运行工况。电机内置旋转变压器一个,用于检测转子的转速和位置,以实现对电机的矢量控制,电机冷却方式为液冷结构。电驱动系统结构图如图3所示,驱动电机技术参数见表1。


    注意:J69-210301。驱动电机总成必须匹配J60-2142010电机控制器。

2.电机控制器

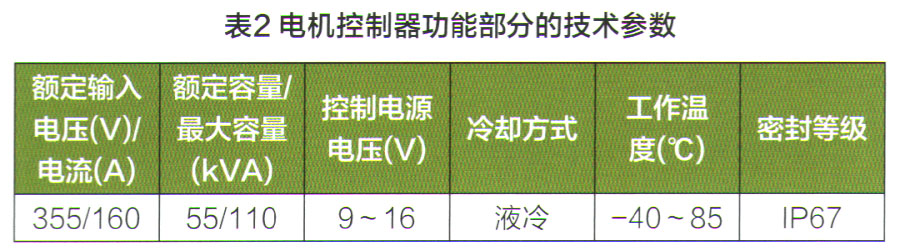

    电机控制器的结构如图4所示,电机控制器功能部分的技术参数见表2,其主要功能有:

    ①控制电机运行在电动模式或发电模式;
    ②电机驱动系统的扭矩控制;
    ③具有过温、过流、过压等保护功能;
④具有CAN通讯和诊断功能。

[1] [2] [3]  下一页
